星战欧比旺与卢克光剑结合款道具结构

这款光剑结构的设计，最初的出发点是服务于影视道具复刻与主题文创周边的实体化落地场景，在cosplay活动道具制作、主题展陈装置搭建、科幻IP周边衍生品开发领域都有明确的应用空间。区别于纯外观展示的简化道具模型，这个结构在设计时兼顾了手持握持的人机工程合理性与外观细节的还原度，没有为了建模便利省略握持区域的防滑结构、端部的装饰孔位细节，也没有忽略不同材质部件的装配衔接逻辑。

从实际用途来看，该结构既可以作为3D打印制作实体道具的结构参考，拆分后的各个零件可对应不同的加工工艺：金属质感的筒身段可采用铝合金车削加工实现真实的金属配重与冷触感，黑色防滑握持段可采用橡胶包胶或者3D打印柔性耗材制作提升握持摩擦力，端部的金色装饰环可采用铜材车削或者阳极氧化工艺实现色彩区分，尾部的多孔法兰盘结构既可以作为装饰件，也可以预留安装孔位加装音效模块、发光组件的固定结构，满足发光版道具的改装需求。

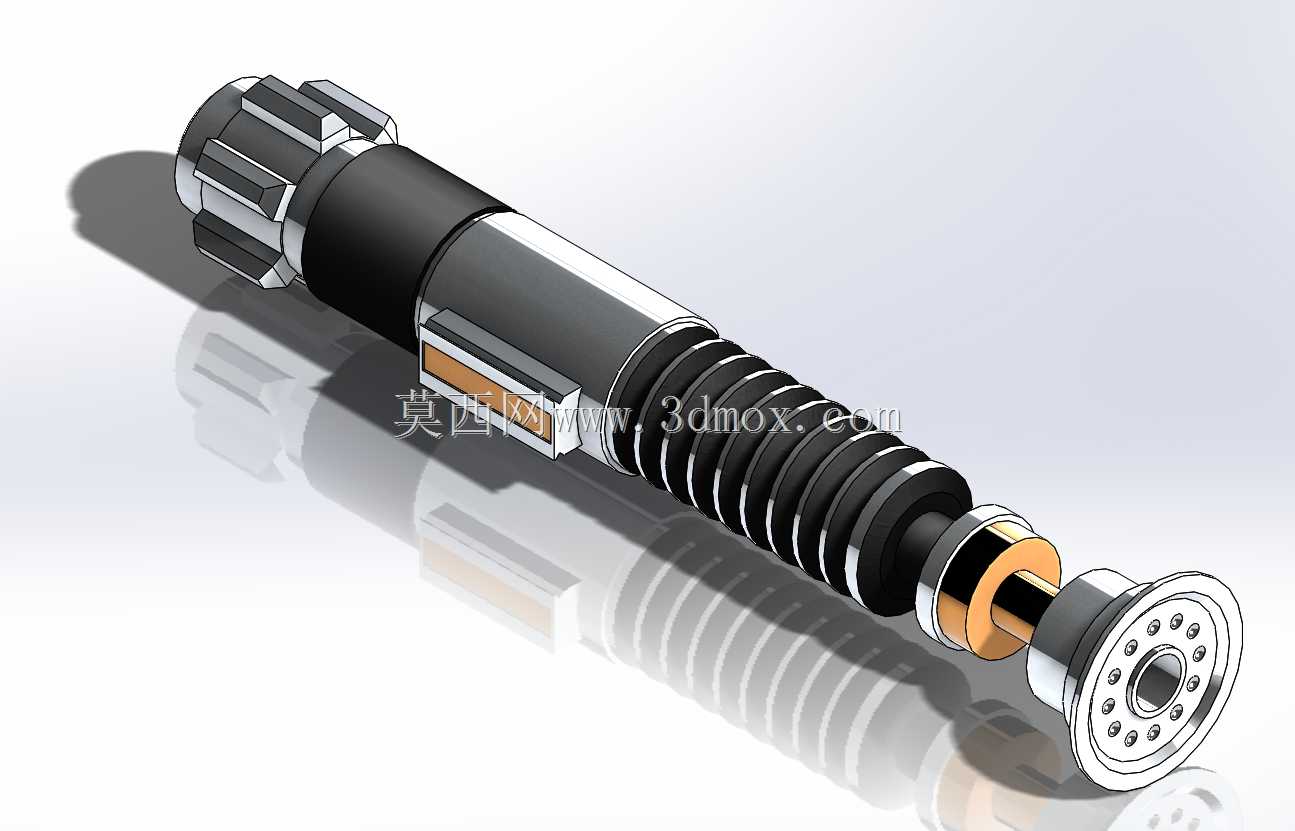

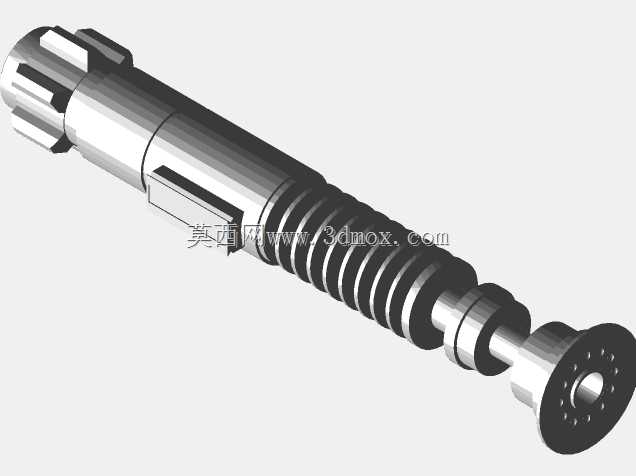

设计思路上没有完全照搬单一影视版本的光剑造型，而是提取了欧比旺所用第三把光剑的尾部法兰结构、防滑段的肋条排布逻辑，同时融合了卢克第二把光剑的中段筒身比例、前端发射口的阶梯结构，将两套经典造型的特征元素做了平滑过渡，没有出现造型拼接的生硬断层。筒身的直径控制在35mm，完全贴合成年男性手掌抓握的舒适尺寸，整体长度控制在280mm，握持时重心落在距离尾部70mm的位置，长时间手持不会出现前端坠手的问题，符合手持道具的配重设计要求。

结构细节上，筒身的防滑段采用了等距的环形肋条设计，肋条高度2mm，间距8mm，手指搭靠时刚好能卡在肋条间隙中，挥动手臂时不会出现打滑脱手的问题；前端的金色环采用了阶梯轴的配合结构，与黑色绝缘段、金属发射段的配合公差控制在0.1mm，装配时不需要额外胶水即可实现紧配，也方便后期拆卸维护内部的电子元件；尾部的法兰盘上均匀分布了12个直径3mm的装饰孔，孔位做了0.5mm的倒角处理，既还原了影视道具的细节质感，也避免了锐边划伤使用者的问题。

安装边界方面，整个结构的所有外凸零件都做了R1以上的圆角处理，没有尖锐的凸起结构，满足公共展示道具的安全要求；各个零件的拆分面都设置在造型的分界位置，装配后不会出现明显的拼接缝影响外观完整性；筒身内部预留了直径20mm的中空通道，可以容纳18650电池、音效板、LED发光组件的安装空间，不需要额外破坏外部结构即可完成发光、发声功能的改装。在实际的道具制作场景中，这个结构可以直接作为加工图纸的基础，根据不同的制作工艺调整零件的壁厚：如果采用树脂3D打印制作展示款，壁厚可以设置为2mm保证结构强度同时控制重量；如果采用金属加工制作收藏款，壁厚可以设置为3mm提升整体质感与配重，适配不同的使用需求。
