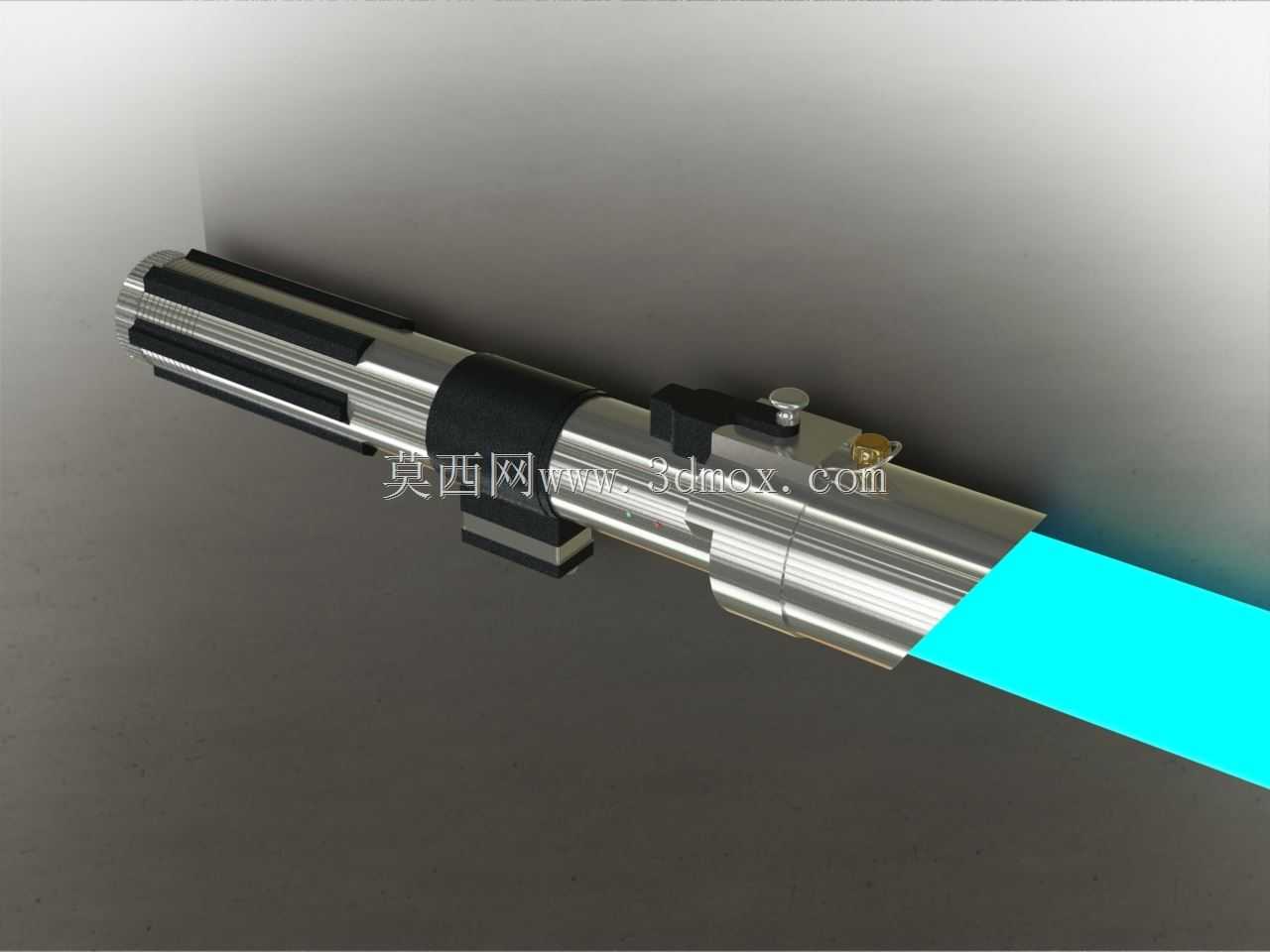

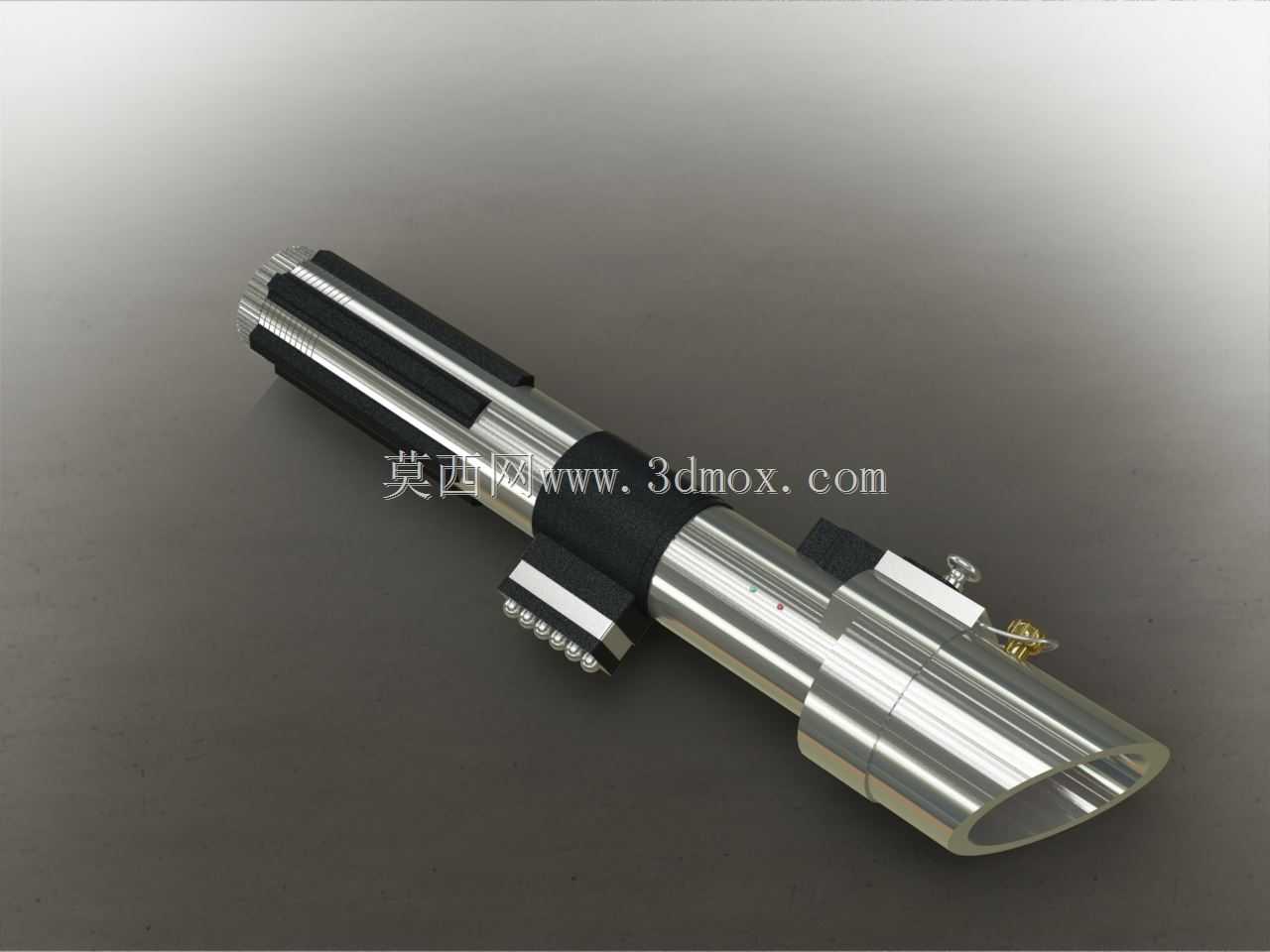

卢克天行者光剑手柄复刻结构三维建模

　　本次建模的光剑手柄结构，核心面向影视道具复刻、潮玩手办开发两个核心应用场景，在实际落地环节，既可以作为1:1收藏级道具的结构验证原型，也能拆分部件作为拼装玩具的开模参考，适配小批量树脂3D打印、注塑量产两类不同的生产路径。从实际用途来看，该结构完全还原原版道具的握持手感与外观细节，握持段做了符合人体工程学的收腰处理，表面的防滑纹理深度控制在0.8mm，既保证握持时的摩擦力，又不会因为纹理过深硌手，适配日常手持展示、cosplay场景长时间握持的使用需求。

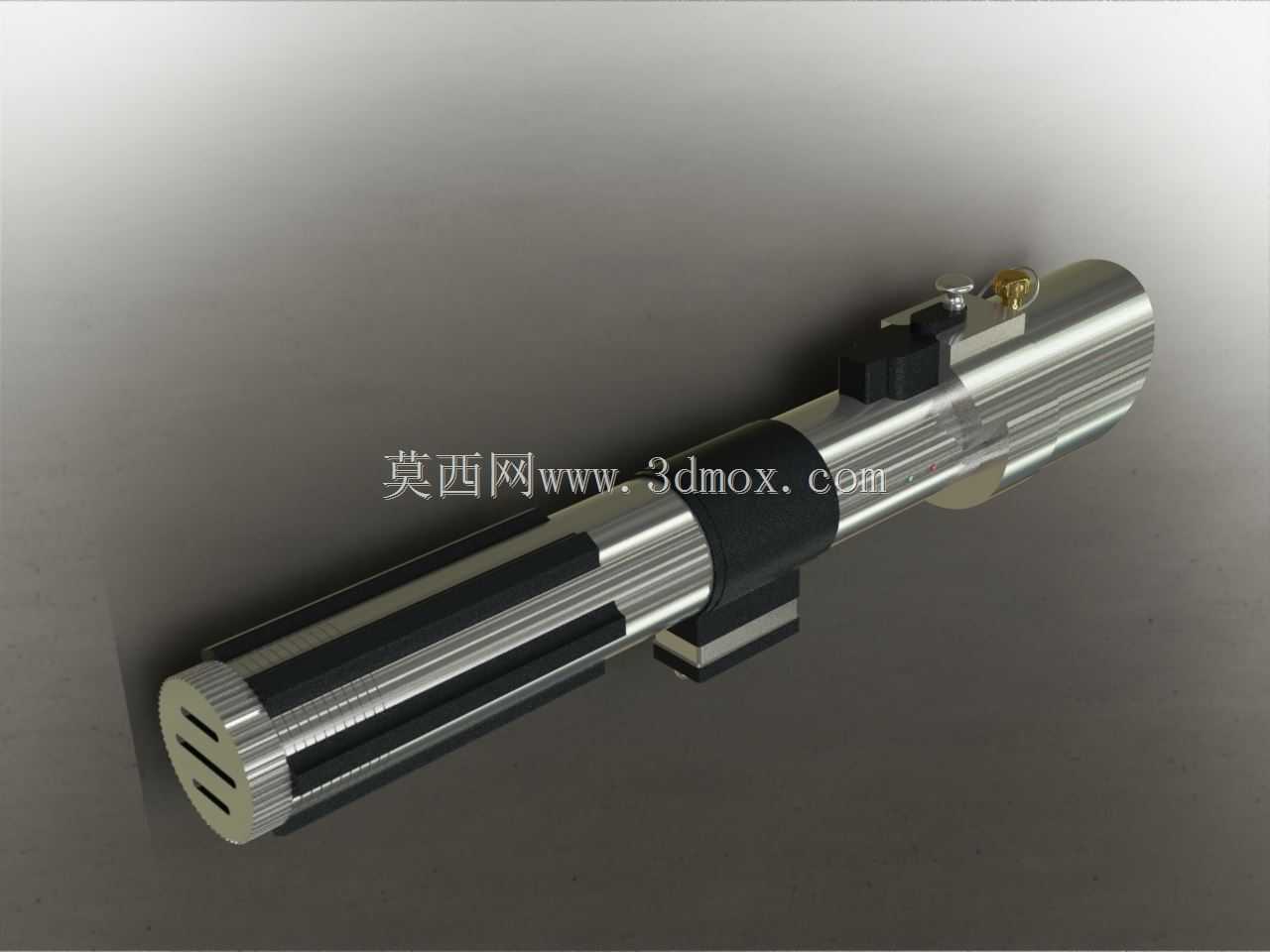

　　功能特性层面，手柄内部预留了标准的电子件安装腔，腔体直径28mm，可容纳常规18650锂电池、驱动电路板以及发光模块的走线空间，尾部的出声孔做了斜向开孔设计，开孔角度与手柄轴线呈15度夹角，既保证内置扬声器的声音传出效率，又能从外部直视时看不到内部的元器件，兼顾功能性与外观完整性；侧面的控制按键做了分段式结构，按键的按压行程设置为1.2mm，按压力度控制在3N左右，和日常消费电子的按键手感保持一致，避免按压过硬或者过松导致的使用体验下降。

　　设计思路上，整个建模过程完全遵循实物逆向的逻辑，先通过多视角照片校准整体比例，将手柄总长度控制在280mm，最大外径45mm，握持段最小直径32mm，所有外观的金属质感部分做了细微的倒角处理，倒角半径统一为0.3mm，还原金属机加工零件的边缘质感，黑色防滑包裹件和金属主体的配合间隙控制在0.1mm，既保证装配时的顺畅度，又不会出现明显的拼接缝隙；表面的金属装饰条做了等距分布，单条装饰条宽度6mm，相邻装饰条间距4mm，完全匹配原版道具的视觉比例，同时在装饰条下方预留了0.2mm的定位槽，方便实际生产时的零件定位粘接，避免组装时出现错位。安装边界层面，手柄前端的剑刃安装位做了标准的插拔式接口，接口内径25mm，深度30mm，接口内壁做了一圈1mm宽的定位凸台，既可以限制剑刃的插入深度，又能配合O型圈实现插拔时的阻尼感，避免剑刃安装后出现晃动；尾部的端盖采用螺纹连接结构，螺纹规格为M42×1.5，螺纹配合长度8mm，端盖和主体之间预留了0.5mm的密封槽，可安装硅胶密封圈实现一定的防尘防水能力，适配户外展示、漫展携带等复杂使用场景。

　　整个结构的壁厚做了均匀化处理，金属外观部分的壁厚统一为2mm，黑色包裹件的壁厚为3mm，既保证整体结构强度，在1米高度自由跌落时不会出现壳体开裂，又能尽可能控制整体重量，整柄装配完成后的总重量控制在650g左右，长时间握持不会出现明显的负重感。内部的走线槽做了圆角处理，所有过线位置的圆角半径不小于2mm，避免穿线时刮伤线材绝缘层，电池仓位置做了两个对称的限位筋，筋位高度1mm，刚好卡住电池外壁，避免使用过程中电池晃动出现接触不良的问题；控制按键的下方预留了开关安装位，安装位的平面度控制在0.05mm以内，保证开关安装后按键不会出现偏斜，按压时受力均匀。外观表面的分模线全部设置在零件的拼接缝隙位置，实际生产时不会在外观可见面留下明显的分模痕迹，减少后续表面处理的工作量，金属部分的表面粗糙度设置为Ra1.6，模拟阳极氧化后的金属质感，黑色包裹件的表面粗糙度设置为Ra3.2，模拟橡胶防滑件的哑光质感，两种材质的视觉差异通过建模阶段的表面参数设置就可以明确区分，方便后续渲染和生产时的表面工艺参考。
