日式传统黑刃武士刀三维结构设计

本次完成的武士刀结构设计，核心围绕传统日式冷兵器的形制还原与结构合理性展开，首先从实际应用场景来看，这类刀剑结构的三维建模，一方面可用于传统冷兵器文化展示类的展陈道具开发，为文博场馆、主题展项提供等比例复刻的数字原型，避免直接开模打样带来的成本损耗；另一方面也可作为影视道具、文创周边开发的结构基准，确保后续加工出的实体产品在比例、配重上符合真实武士刀的使用逻辑，不会出现形制错位、结构失衡的问题。

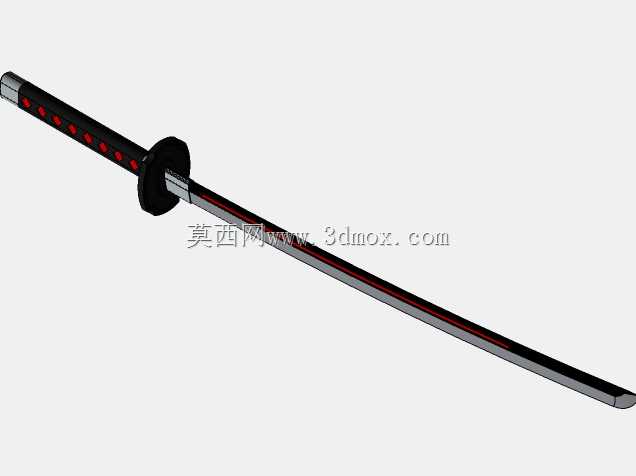

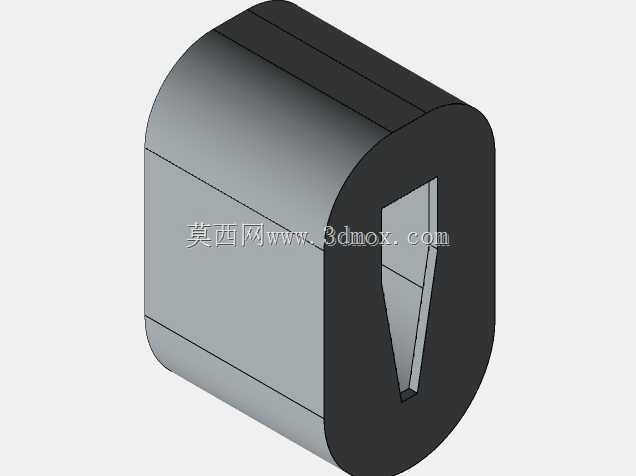

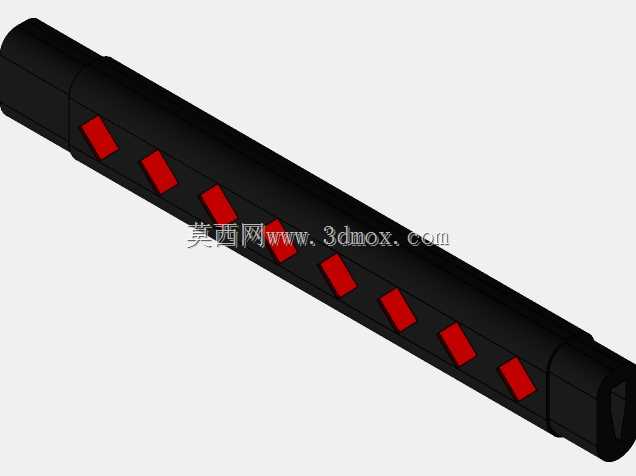

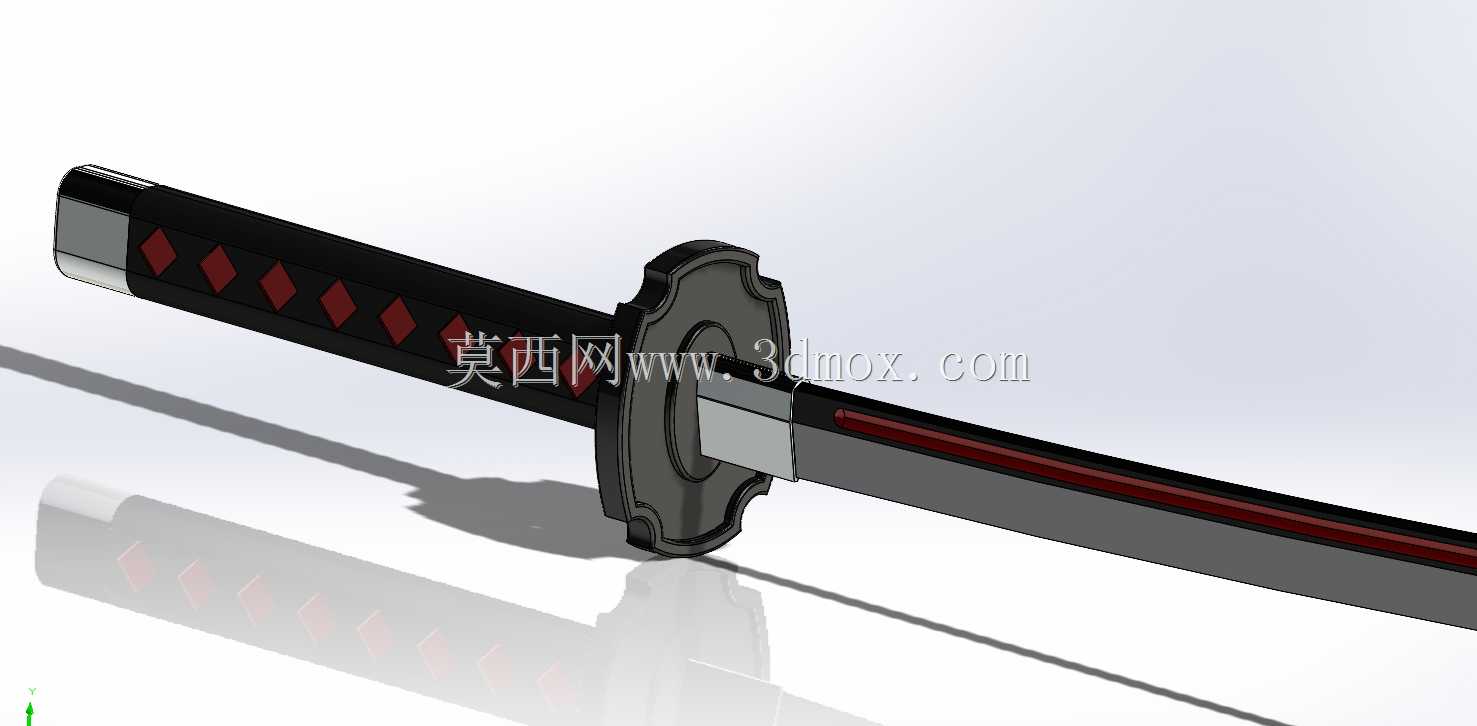

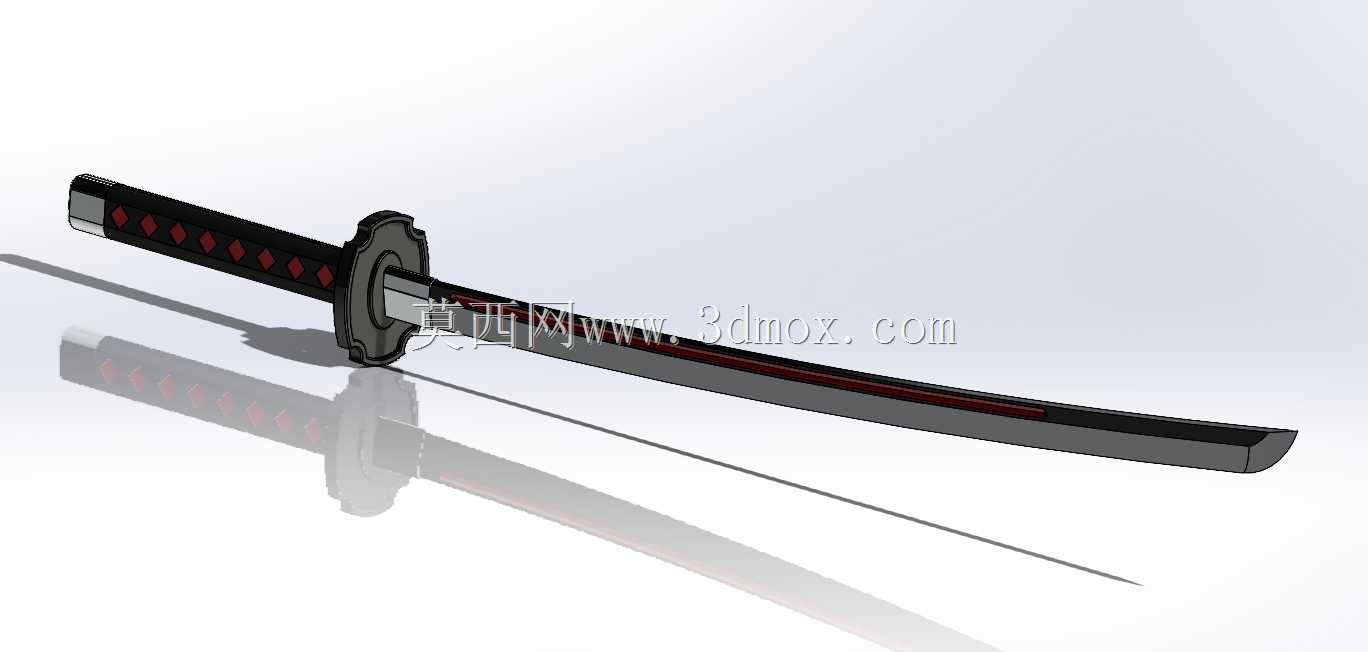

从产品功能特性来看，整刀采用黑刃设计，刀身沿刃口位置设置有细长的红色装饰线槽，既还原了传统黑刃武士刀的视觉特征，也在结构上区分了刃区与刀身主体的分界，建模过程中特意将刀身的弧度控制在传统武士刀的标准曲率范围内，刀身从靠近护手位置到刀尖逐步收窄，厚度也随之递减，保证整刀的重心落在护手前方3-5厘米的区间内，符合实际握持时的配重要求，不会出现头重脚轻或者尾部坠手的问题。刀柄部分采用分段式结构设计，表面包覆的防滑纹理按照传统缠绳的间隔排布，每一段菱形防滑区的间距控制在1.2厘米，刚好匹配成年人手指握持的指节间距，握持时手指可以自然卡在纹理间隙中，提升握持稳定性；护手采用不规则圆形的传统形制，边缘做了加厚处理，既可以在结构上阻挡握持时的手向前滑向刃区，也能平衡整刀前后段的重量，避免刀身过重导致的握持疲劳。

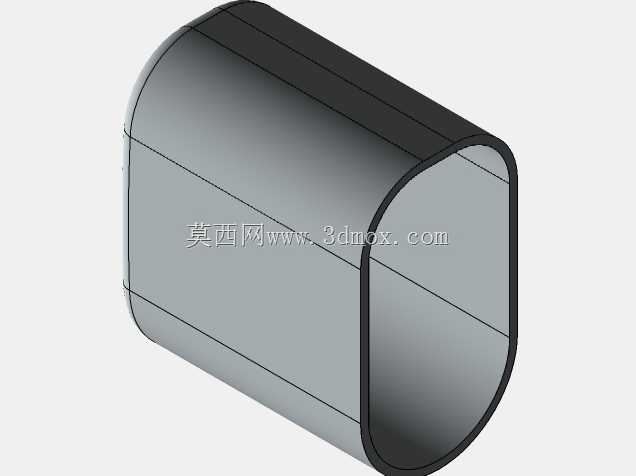

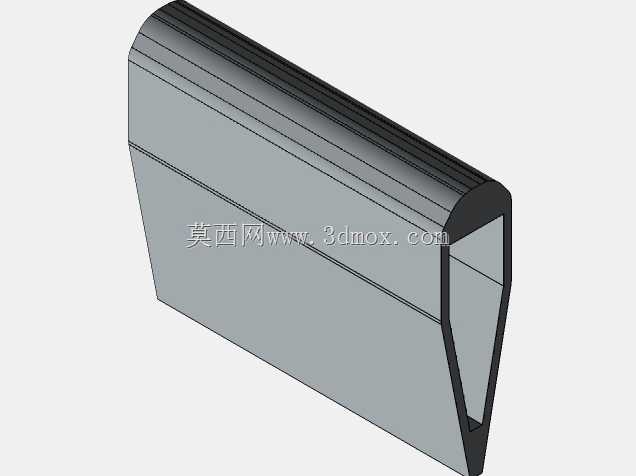

设计思路上，没有直接照搬现有扫描模型的曲面，而是先从刀身的脊线开始搭建基准曲线，先确定整刀的总长度边界，整刀全长控制在103厘米，其中刀身长度72厘米，刀柄长度28厘米，护手厚度1.5厘米，鞘身长度75厘米，所有尺寸边界都参考了传统打刀的标准尺寸区间，确保后续如果做1:1实体复刻时，不需要再调整整体比例。刀鞘部分采用和刀身曲率完全匹配的内槽设计，建模时通过偏移刀身曲面生成鞘的内型腔，单边预留0.2毫米的间隙，保证刀身入鞘时不会出现卡滞，同时也不会因为间隙过大导致刀身在鞘内晃动；鞘的外表面做了哑光黑的质感处理，和黑色刀柄、黑刃刀身形成统一的视觉风格，鞘口位置做了加厚的金属包边结构，提升鞘口的耐磨度，避免多次插拔之后鞘口出现磨损变形。

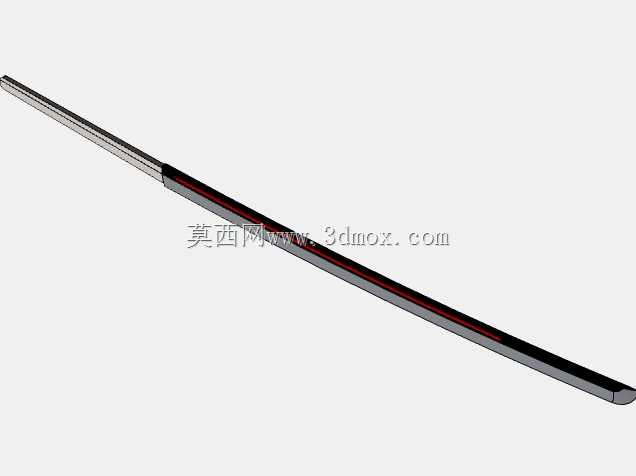

在结构细节处理上，特意将刀身与刀柄的连接位置做了隐藏式的榫卯结构设计，刀茎部分完全插入刀柄内部，通过刀柄表面的固定销实现锁紧，建模时没有把固定销做外露的突兀设计，而是和刀柄表面的防滑纹理做了融合，保证外观整体性的同时，也符合传统武士刀的装配逻辑。刀身的刃口部分做了0.1毫米的圆角处理，既还原了开刃之后的薄刃视觉效果，也避免三维模型在后续导入渲染软件或者加工编程时出现零厚度面的几何错误；刀身表面的反光质感做了分层处理，脊线位置做了高光亮面处理，刃区位置做了哑光黑的涂层质感，和图片里展示的黑刃红槽特征完全匹配。

从安装边界来看，整刀的所有部件都做了拆分建模，刀身、护手、刀柄、刀鞘、刀柄固定销、鞘口包边都是独立的零件，可以单独导出进行分件加工，各零件之间的装配配合面都做了公差预留，金属件之间的配合预留0.1毫米的装配间隙，非金属包覆件和金属内芯的配合预留0.3毫米的过盈量，保证后续实体装配时不需要额外修配就能顺利组装。另外在建模过程中特意规避了传统武士刀模型常见的曲面断层问题，所有过渡曲面都采用G2连续，刀身的弧度从护手到刀尖平滑过渡，没有出现折角或者曲率突变的位置，不管是用于静态渲染展示，还是用于3D打印验证、数控加工开模，都能直接使用，不需要再做几何修复。
