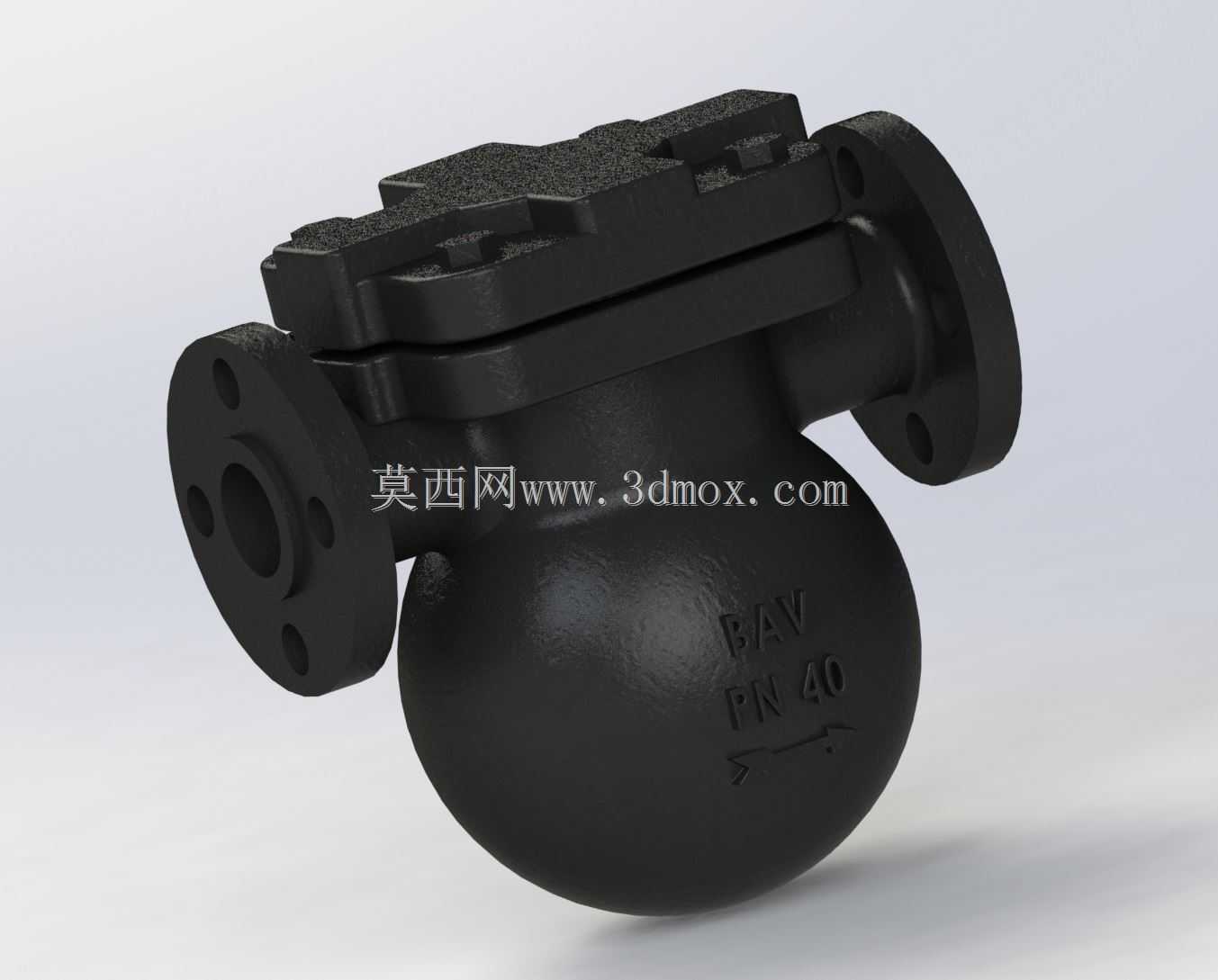

浮球式蒸汽疏水阀工业结构设计

　　在蒸汽输送与换热系统的管路布局中，这类浮球结构的蒸汽疏水装置是保障热交换效率、避免管路水击的核心部件，常被布置在蒸汽主管线低点、换热设备出口、分汽缸底部等易积存冷凝水的位置，承担着自动排出系统内凝结水、阻隔新鲜蒸汽泄漏的核心作用，是化工、食品加工、纺织印染、集中供热等蒸汽应用场景中不可或缺的管路元件。从结构设计逻辑来看，该装置采用球形浮筒作为液位感应与动作执行的核心构件，内部腔体预留了足够的浮球升降行程，当腔体内积存的冷凝水到达设定液位时，浮球随液位上浮带动阀瓣开启，冷凝水在系统背压作用下快速排出；当液位下降至阈值位置，浮球下落带动阀瓣闭合密封，避免蒸汽随冷凝水一同排出造成热能损耗。

　　整体采用法兰连接的接口形式，两端法兰的密封面、螺栓孔位均匹配对应压力等级的管路法兰标准，安装时可直接与同规格管线法兰对接，无需额外加工转接结构，适配常规工业蒸汽管路的安装规范。阀体下部为球形储水腔，上部为阀瓣执行机构与接口通道，整体结构紧凑，安装时需注意阀体垂直方向的预留空间，确保浮球升降行程范围内无其他管路或构件干涉，同时要预留足够的检修操作空间，方便后期拆解清理内部杂质、更换密封件。从流道设计来看，进水流道采用切向进入腔体的结构形式，可让高温冷凝水进入腔体时形成旋流，既可以缓冲高速流体对浮球的直接冲击，也能让冷凝水中裹挟的少量蒸汽在腔体内充分闪蒸分离，减少蒸汽泄漏的概率。

　　阀瓣密封面采用硬质合金堆焊结构，可耐受长期高温流体冲蚀与频繁启闭的磨损，提升装置的无故障运行周期。在实际选型适配过程中，该结构的疏水装置可根据系统排水量、工作压力等级匹配不同的浮球配重与阀瓣通径，无需改动外部安装尺寸即可适配不同工况的疏水需求。建模过程中对法兰螺栓孔的位置度、密封面的平面度、内部浮球活动腔的同轴度都做了严格的尺寸约束，所有配合面均预留了合理的加工公差与装配间隙，可直接用于生产加工的尺寸参考，也可用于蒸汽管路系统的整体装配干涉检查、管路应力分析的模型导入。

　　这类浮球式疏水结构相比热动力式、热静力式疏水装置，抗水击能力更强，排水连续稳定，在大排量、负荷波动较大的蒸汽系统中适配性更好，设计时充分考虑了现场安装的通用性，阀体外部的连接法兰尺寸、安装中心距均符合行业通用标准，可直接替换同规格的老旧疏水装置，无需改动原有管路布局。
