生物质流化床气化反应成套设备结构设计

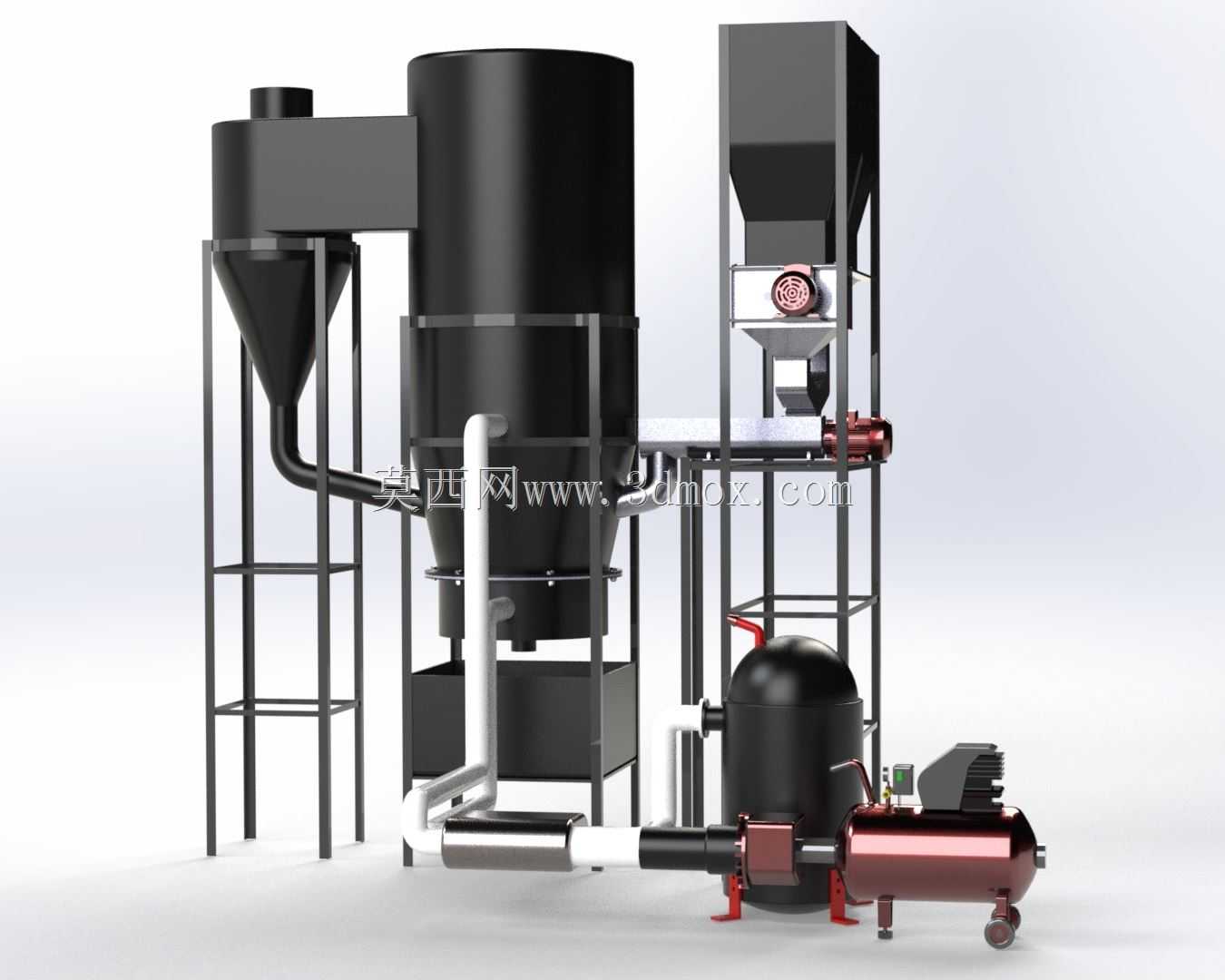

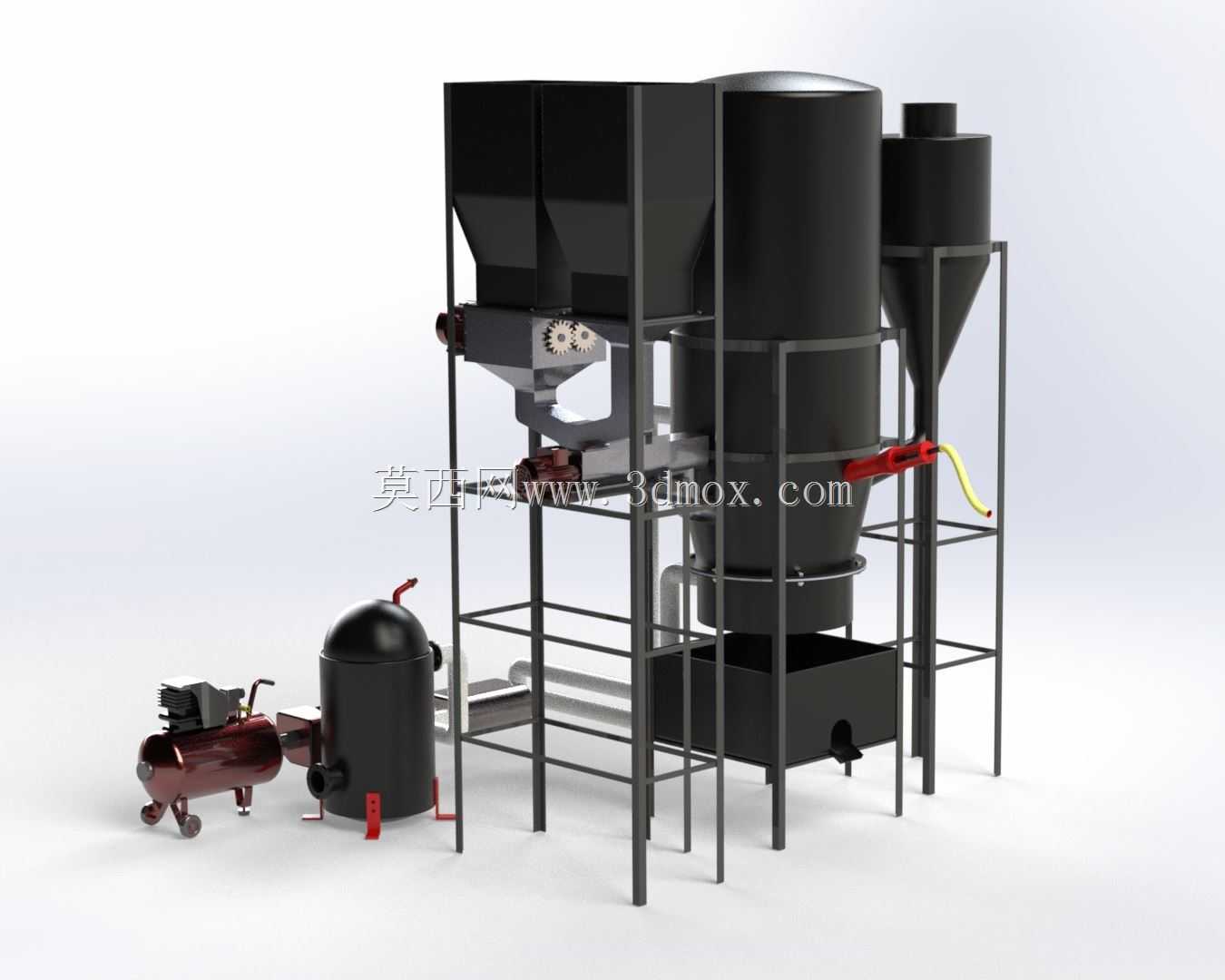

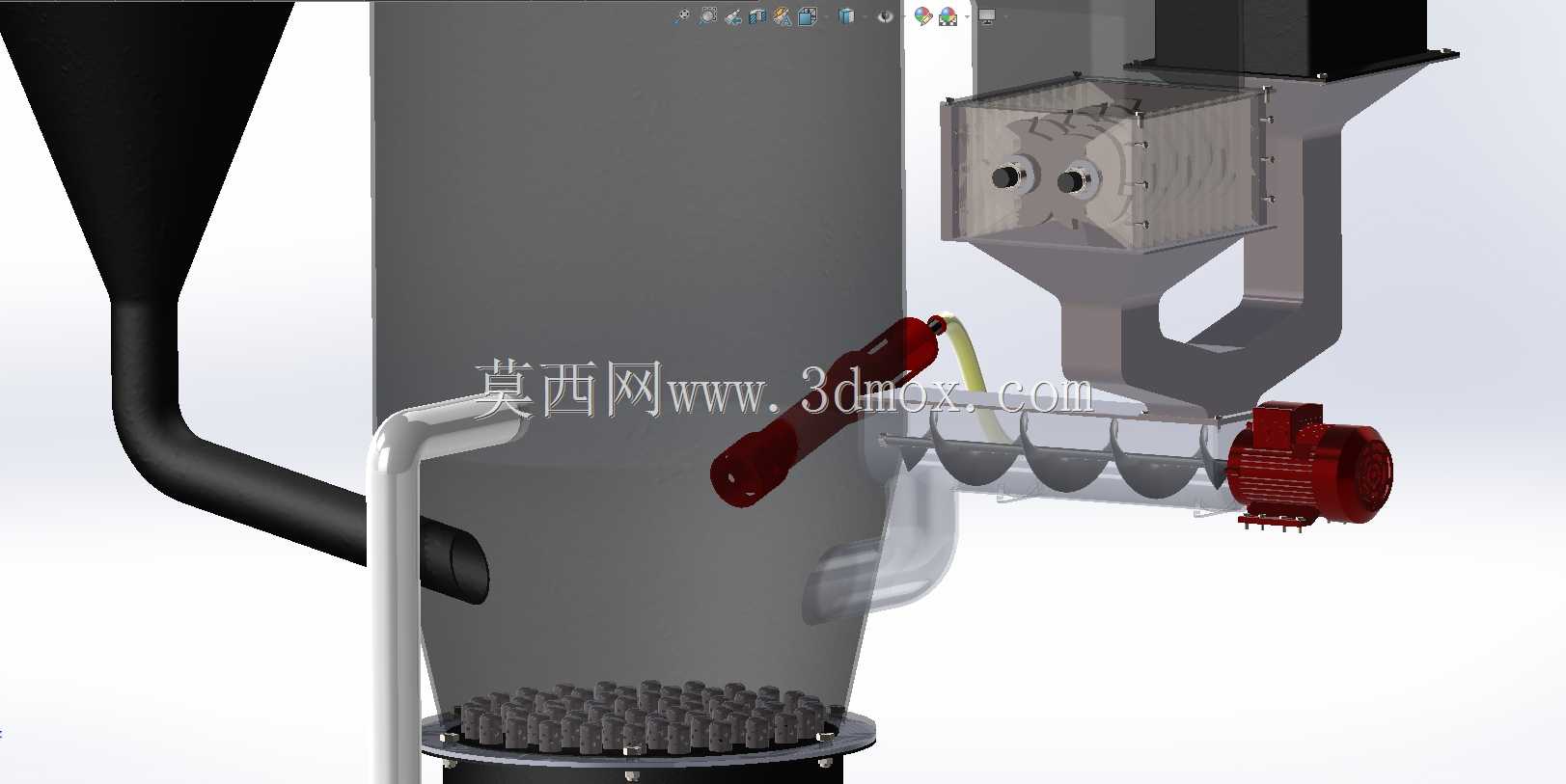

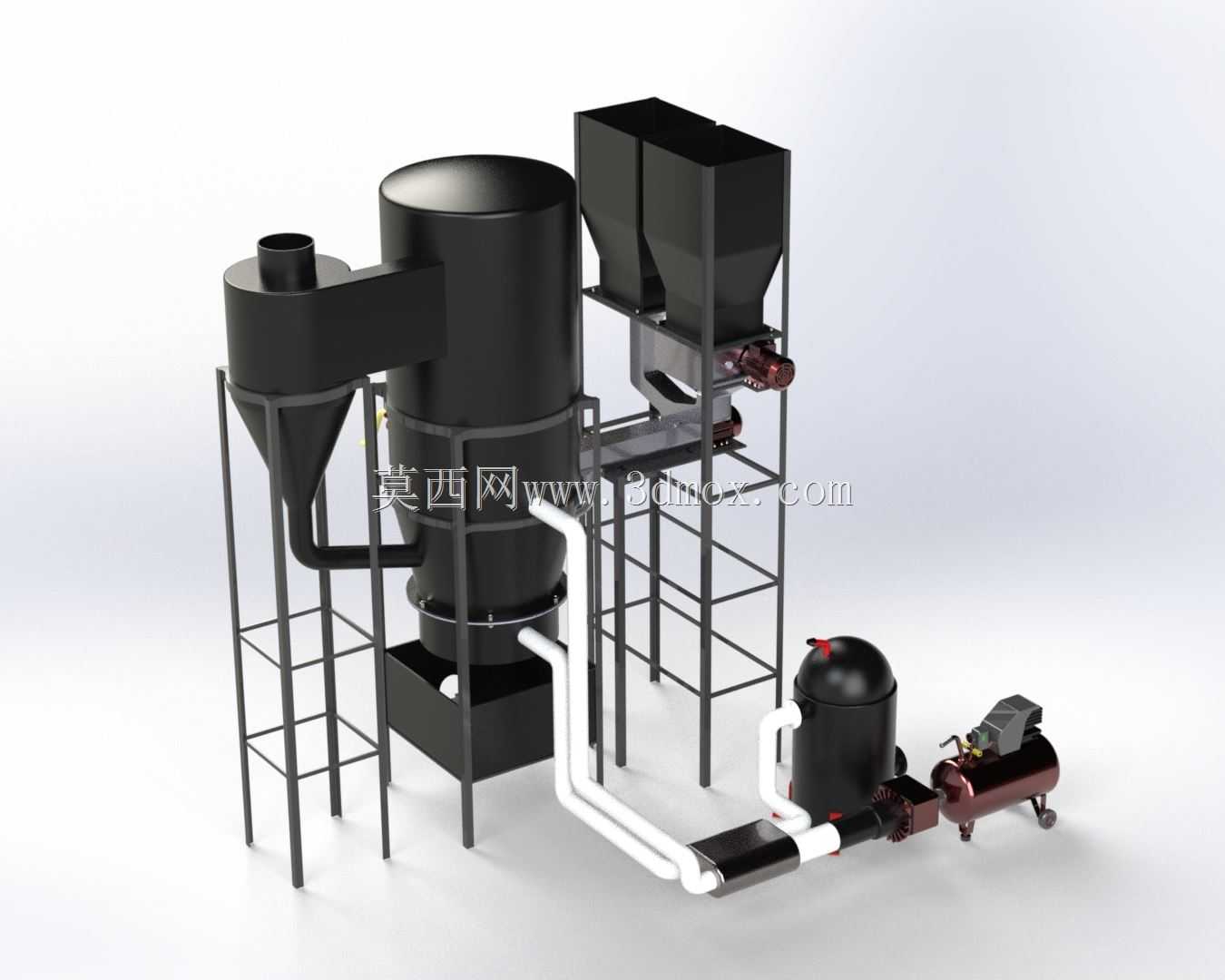

　　这套流化床气化装置的三维结构设计，核心围绕生物质及可燃固废的热解气化工况展开，适配县域农林废弃物处理、中小规模分布式能源站点的应用场景，可将秸秆、木屑、加工边角料等低价值生物质原料转化为可利用的合成燃气，产出的燃气经后续净化处理后可直接对接燃气锅炉、小型发电机组，替代传统化石能源供给，也可适配工业尾气焚烧预处理环节，将难处理的低热值废料转化为可用能源，降低固废处置的环保压力。整套设备采用模块化的钢架支撑布局，主反应塔为立式圆筒承压结构，下部设计锥斗式布风腔，配合侧面的进料机构实现原料的连续送入，进料端配套双仓式锁气给料结构，避免气化炉内的燃气从进料通道反窜，给料机构下方设置螺旋输送装置，可根据原料的粒径、含水率调整送料速率，

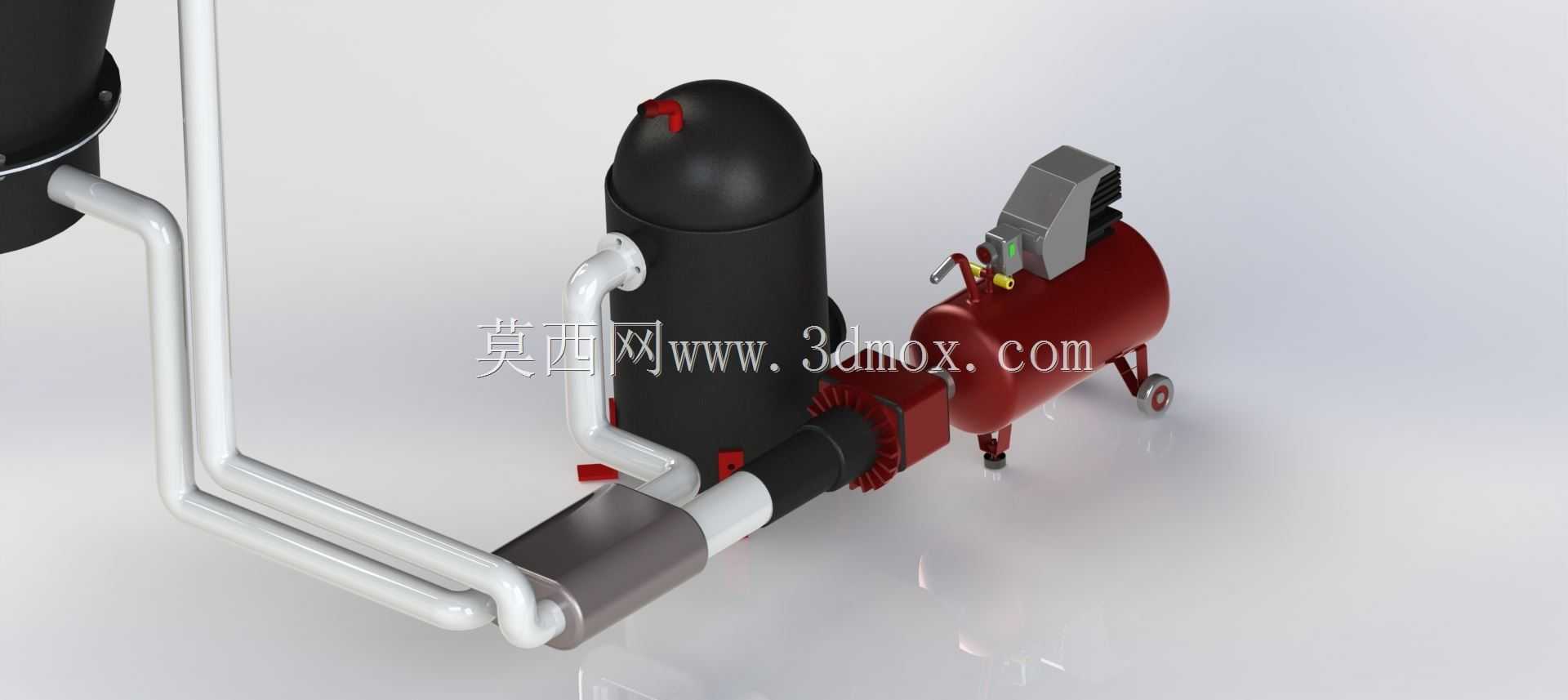

　　保障炉内料层厚度维持在合理区间。主反应塔侧面连接旋风分离结构，可将上行燃气中携带的未完全反应炭粒分离后送回炉内二次反应，提升碳转化率，降低出口燃气的含尘量。炉体下部连接的白色输送管路为气化剂送入通道，可根据运行工况调整空气、水蒸气的配比，控制炉内的氧化还原层温度，避免结焦问题出现。主反应塔旁侧配套的小型承压罐体为燃气缓冲罐，下方带滚轮的卧式罐体为配套的压缩空气供给单元，为整套设备的气动阀门、布风系统提供稳定的压缩气源。设计过程中充分考虑现场安装的边界条件，主钢架采用型钢焊接结构，各模块的连接法兰位置预留足够的检修操作空间，设备最高点距离安装基准面的高度控制在8米以内，无需额外搭建超高操作平台，日常运维可通过钢架自带的梯台完成。

　　各管路的走向避开钢架的承重梁位置，弯头处采用大曲率半径设计，降低含尘燃气输送过程中的管路磨损，缓冲罐的进出口设置异径管结构，降低气流脉冲对后续用气设备的冲击。整套设备的安装地基仅需在主钢架支脚、罐体支座位置做预埋处理，无需整体浇筑厚重平台，适配乡镇、工业园区等场地条件有限的安装场景，结构设计上充分考虑不同原料的适配性，给料机构的料仓做了防架桥的斜面设计，针对含水率偏高的原料也能实现稳定送料，不会出现堵料断料的问题。
