铰接式双耳环液压执行油缸结构设计

在工程机械、重型装备、工业自动化生产线的液压传动回路里，这类双耳环铰接式液压缸是把液压能转换为直线往复机械能的核心执行部件，和刚性机械传动结构比起来，它能在有限安装空间内输出大吨位推拉力，还能通过铰接结构适配安装基座与负载端的小幅角度偏转，避免硬连接带来的附加弯矩损伤密封件与活塞杆。从实际应用场景看，这类结构常见于挖掘机斗杆驱动、装载机举升臂控制、环卫压缩设备推料机构、冶金设备轧辊间隙调整、注塑机锁模回路等需要直线往复做功的工位，两端的关节轴承铰接设计，能抵消设备运行过程中机架形变、负载摆动带来的同轴度误差，不会因为安装对位偏差导致活塞杆偏磨，大幅延长密封组件的使用寿命。

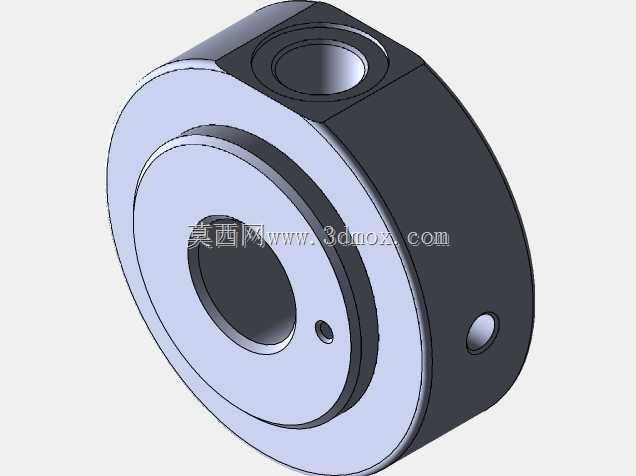

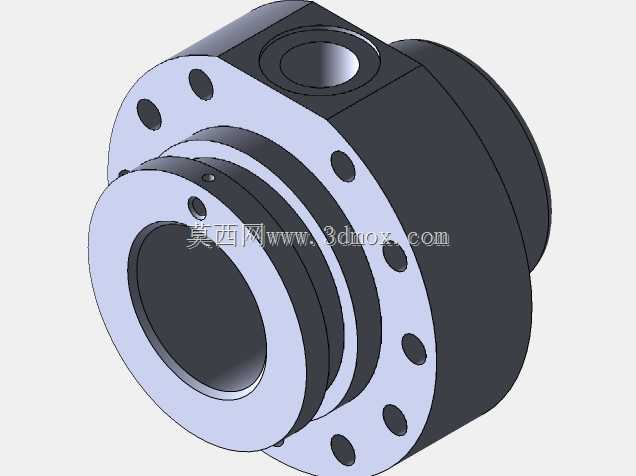

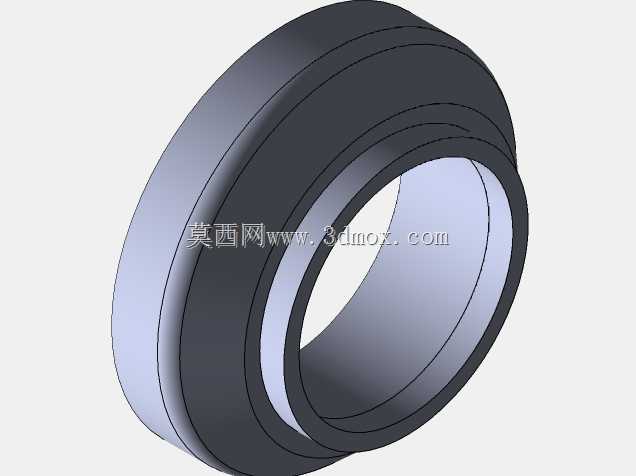

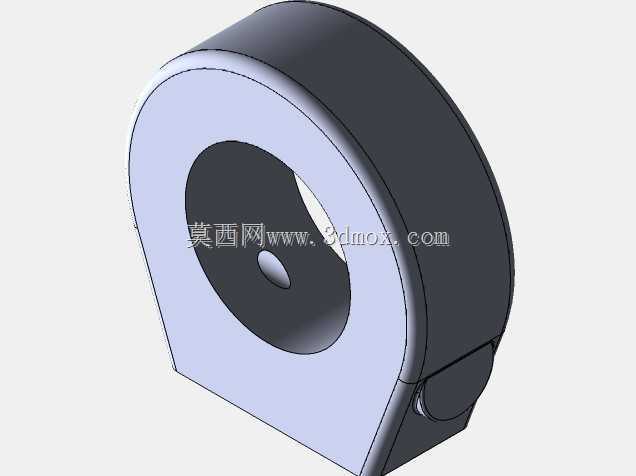

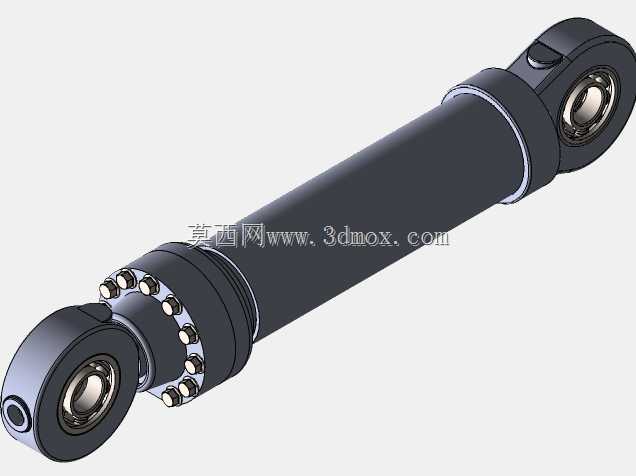

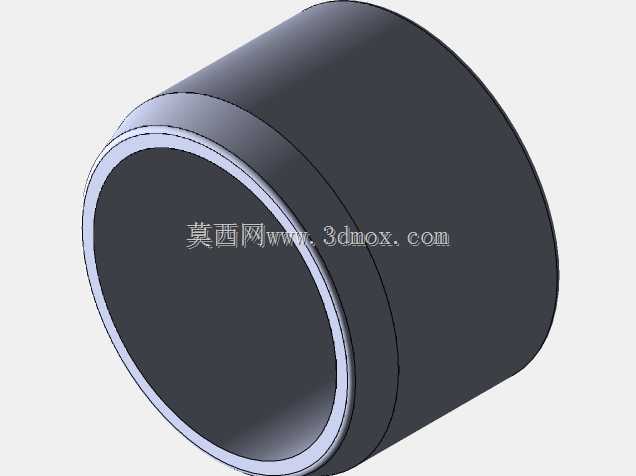

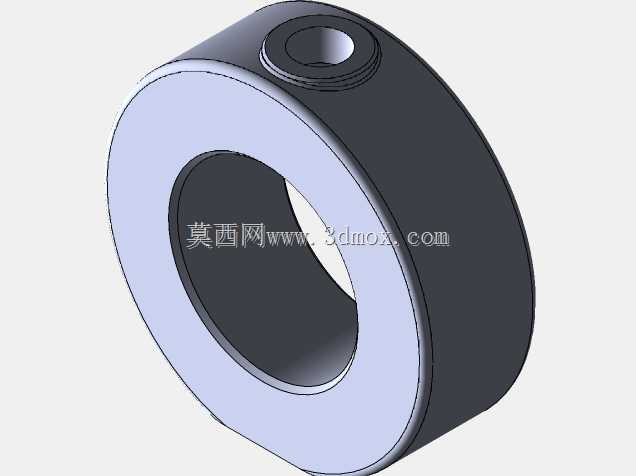

从结构设计思路来看，这款油缸采用缸筒尾部与杆头端双耳环铰接的安装形式，缸盖与缸筒的连接采用内六角螺栓沿圆周均布锁紧的结构，相比螺纹连接的缸盖，这种法兰螺栓锁紧的形式能承受更高的工作压力，在高压冲击工况下不会出现缸盖退扣的风险，日常维护时拆解也更方便，不需要专用的大扭矩管钳就能完成密封件更换。活塞杆表面做了硬化处理，和缸盖内的导向套配合段预留了合理的配合间隙，导向套内置了防尘圈、斯特封、O型圈的多层密封结构，既能防止外部粉尘、泥水进入缸筒内部污染液压油，也能避免缸筒内的压力油沿活塞杆外泄漏。两端耳环内镶嵌的向心关节轴承，允许铰接点在一定角度范围内做万向偏转，适配负载端的摆动工况，轴承内圈与销轴采用间隙配合，安装时销轴穿入后用卡簧或者螺栓轴向限位，就能完成油缸与机架、负载的连接。

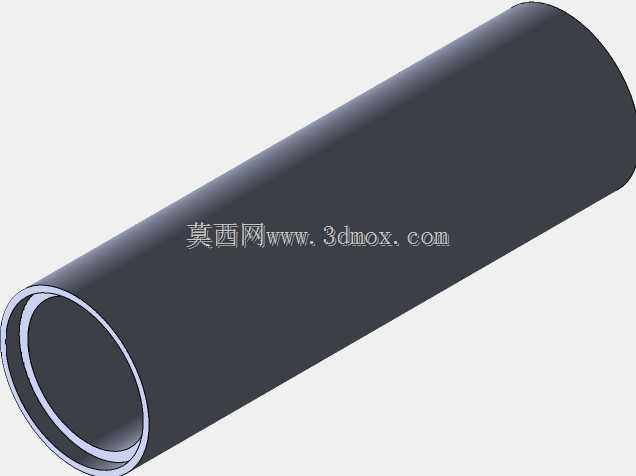

从安装边界与尺寸适配角度来说，这类油缸的安装距是选型时的核心参数，也就是两个铰接孔中心距在活塞杆完全收回状态下的尺寸，这个尺寸直接决定了油缸能不能顺利装入设备的安装位，而活塞杆的行程则决定了负载端的直线运动距离，设计时需要预留5到10毫米的行程余量，避免活塞运行到行程端点时和缸盖发生刚性碰撞。缸筒的外径由工作压力、输出推力需求共同决定，计算缸筒壁厚时要按照1.5倍的额定工作压力做耐压强度校核，螺栓的排布数量和规格也要按照额定拉力的2倍以上做安全系数校核，避免高压工况下螺栓断裂引发安全事故。进出油口布置在缸筒尾部和缸盖附近的位置，油口的螺纹规格要和系统管路的接头尺寸匹配，安装时要注意油口的方向，避免和周边的机架结构发生干涉，保证管路能顺畅连接不出现过度弯折。

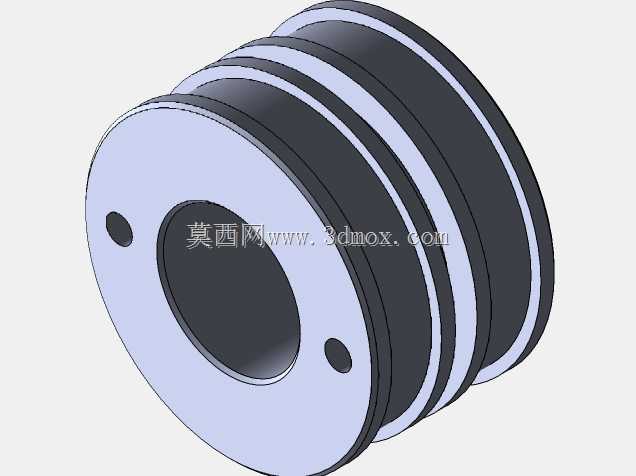

在实际运行过程中，这类油缸的活塞上设置了耐磨环与双向密封件，耐磨环采用聚四氟乙烯加铜粉的材质，既能支撑活塞避免和缸筒内壁直接刮蹭，又能降低活塞往复运动的摩擦阻力，双向密封件则把缸筒内的无杆腔和有杆腔完全隔开，保证两腔之间不会出现内泄，维持输出推力的稳定。设计时还在活塞行程的两个端点附近设置了缓冲结构，当活塞运行到接近端点位置时，缓冲柱塞会先堵住出油口，让缸腔内剩余的油液只能通过细小的缓冲节流缝排出，形成背压降低活塞的运行速度，避免活塞高速撞击缸盖产生噪音和结构损伤。日常维护时只需要定期检查活塞杆表面有没有磕碰划伤、密封位置有没有渗漏油，及时更换磨损的密封件，就能保证油缸长期稳定运行，不需要复杂的日常保养工序，这也是这类铰接油缸在重型装备领域被广泛应用的重要原因。
