简化型双轴驱动转鼓干燥设备结构设计

　　在散料、颗粒料连续干燥作业场景中，转鼓类干燥设备一直是建材、粮食加工、化工粉体处理等领域的核心作业单元，这套简化型双轴驱动转鼓干燥结构，针对中小产能的连续烘干需求做了结构精简，去掉了传统大型转鼓干燥机冗余的辅助配套结构，保留核心干燥传动与筒体支撑功能，适配场地有限、产能要求不高的中小型加工生产线。从实际作业逻辑来看，设备核心的卧式转鼓筒体承担物料承载与热交换功能，工作过程中筒体缓慢旋转，筒内的物料随着筒体转动不断被扬起、洒落，持续与筒壁传递的热源或者通入筒内的热介质接触，相比静态烘干结构，这种动态翻动的作业方式能避免物料局部过热结团，让不同位置的物料都能均匀受热，最终实现含水率均匀的干燥效果。

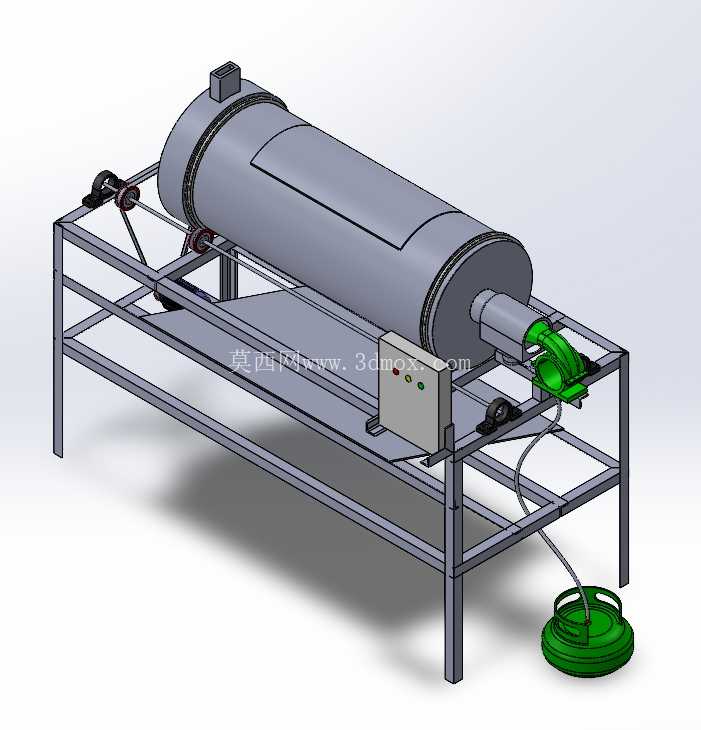

　　双轴驱动的结构设计是这套设备的核心特点，区别于传统单轴端驱的转鼓结构，双轴支撑驱动的方式将筒体的载荷分散到两端的支撑传动组件上，降低了单组传动件的载荷上限要求，同时能避免长筒体转动过程中出现的挠曲变形问题，即使筒体长度做适当延伸，也能保证转动过程的平稳性，减少运行过程中的异常振动。从结构布局来看，整套设备采用方管焊接成型的一体式机架作为承载基础，机架的支腿做了等高找平设计，安装时只需要将机架固定在硬化的水平地面上，不需要额外做复杂的混凝土基础预埋，降低了现场安装的施工成本。

　　机架上方沿长度方向布置了四组托轮组件，分别对应筒体两端的滚圈位置，托轮采用耐磨材质加工，既承担筒体的径向载荷，又能配合传动系统引导筒体平稳转动，避免筒体转动过程中出现轴向窜动。驱动端的传动结构采用带传动组件，电机输出的动力通过带轮传递到支撑轴上，带动筒体缓慢转动，带传动的结构本身具备过载缓冲能力，当筒内物料装载量出现短时波动时，能通过带的轻微打滑保护电机与传动部件，避免硬连接传动容易出现的部件过载损坏问题。筒体的出料端设置了导流式出料结构，干燥完成的物料随着筒体转动逐步向导流口移动，最终从端部的出料口排出，配套的接料结构可以直接对接下游的输送或者包装设备，实现连续化作业。筒体的进料端设置了密封结构，减少热介质从进料端溢出造成的热量损耗，提升热利用效率。控制箱体布置在机架侧面的操作位，集成了设备的启动、停止与运行状态指示功能，操作人员站在机架侧面就可以完成设备的操作控制，不需要额外设置独立的控制柜，进一步压缩了设备的整体占地空间。从安装边界来看，整套设备的长度方向尺寸适配中小型车间的通道布局，宽度方向不超出常规工业设备的通行预留要求，高度方向满足车间常规的层高限制，不需要对厂房做特殊改造就能完成布置。

　　在设计思路上，这套简化结构优先平衡了制造成本与作业实用性，去掉了传统转鼓干燥机复杂的抄板可调结构、变频调速系统等非必要配置，针对干燥工艺要求不复杂、物料特性稳定的作业场景做了定向优化，所有结构件都采用常规的型材与标准件加工，不需要定制特殊规格的零部件，后期维护更换配件的成本更低，同时组装调试的难度也更小，适合小型加工企业自行组装或者改造使用。设备底部预留了接料盘的安装空间，可以承接筒体表面滴落的冷凝水或者少量撒漏的物料，保持作业现场的整洁，减少日常清理的工作量。电气布线采用沿机架走线的方式，所有线缆都通过走线槽固定，避免线缆外露被转动部件剐蹭造成的安全隐患，整体布线规整，后期排查线路故障也更加便捷。
