带防滑齿结构的啤酒瓶盖密封结构设计

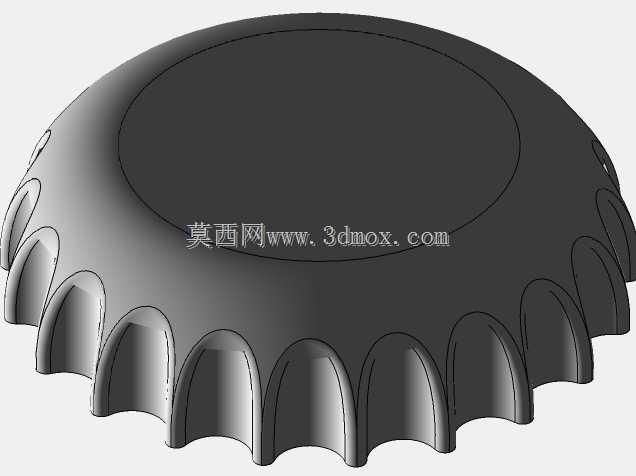

　　日常饮品灌装生产线中，啤酒瓶盖是保障瓶装啤酒密封性能、维持酒体二氧化碳含量、避免运输存储过程漏液的核心密封配件，这套三维结构完整还原了量产啤酒瓶盖的齿形轮廓、顶面密封面与内侧密封衬垫的配合边界，可直接用于灌装线封盖头的匹配校核、瓶盖冲压模具的结构设计参考。从实际应用场景来看，这类皇冠型瓶盖广泛适配玻璃瓶装啤酒、部分碳酸饮料的瓶口密封，在灌装工序中，封盖压头会对瓶盖顶面施加均匀的轴向压力，让瓶盖边缘的21个防滑齿沿着瓶口的锁口环产生塑性变形，牢牢卡扣在瓶口的环形凹槽内，同时瓶盖内侧的弹性密封衬垫被压紧在瓶口端面，形成可靠的静密封结构，避免内部带压气体溢出，同时阻挡外界微生物、杂质进入瓶内。设计过程中首先要匹配标准啤酒瓶口的安装边界，瓶口锁口环的外径、密封端面的平面度、环形卡扣槽的深度都有对应的行业通用尺寸要求，瓶盖的初始展开料厚、齿形的冲压拉伸角度、齿根的圆角半径都需要经过反复校核，避免封盖过程中出现齿裂、密封压合不均的问题。很多新手建模时容易忽略齿形的周向分布角度，实际量产中21个齿沿瓶盖周向均匀分布，每个齿的凸起弧度、齿间的凹陷深度都要和封盖压头的齿槽完全契合，否则压合时会出现瓶盖偏斜、局部齿未完全卡入瓶口槽的问题，直接影响密封合格率。

　　瓶盖顶面的平面区域是封盖压头的主要施力面，建模时要保证该区域的平面度公差，避免压合时受力不均导致瓶盖变形，同时顶面与侧壁的过渡圆角不能过小，否则冲压成型时容易出现应力集中，导致瓶盖在后续杀菌、运输过程中出现开裂。从结构功能来看，边缘的防滑齿除了封盖时的卡扣作用，也为消费者开启瓶盖提供了施力点，开瓶器的卡口可以卡在齿的下沿，通过杠杆力让齿产生变形脱离瓶口锁环，因此齿的伸出长度、齿根的强度也要匹配开瓶时的受力需求，既要保证封盖后连接可靠不会意外松脱，也要保证正常开启时不需要过大的力，不会出现齿部断裂残留在瓶口的情况。

　　建模过程中优先采用参数化草图绘制齿形的轮廓线，通过圆周阵列生成所有齿的结构，再通过曲面加厚、圆角过渡完成整体造型，同时预留了内侧密封衬垫的安装空间，衬垫的厚度、压缩量都可以根据实际密封需求调整参数。在灌装线的适配场景中，这套模型可以导入封盖设备的装配环境，模拟压头下行压合的全过程，检查齿形变形过程中是否存在干涉、压合行程是否匹配不同瓶高的误差范围，也可以用于瓶盖冲压级进模的工位设计，计算每个冲压工位的拉伸量、切边尺寸，提前预判成型过程中可能出现的起皱、开裂问题。

　　很多包装配件厂在开发新瓶盖规格时，都会先搭建这类参数化三维模型，通过调整齿形角度、料厚、瓶盖高度等参数，快速匹配不同口径的玻璃瓶需求，不需要反复开模试错，大幅缩短新品开发周期。另外在运输堆码场景中，瓶盖顶面的平面度也会影响瓶与瓶之间的堆叠稳定性，上层瓶的底部会压在下层瓶的瓶盖顶面，如果顶面存在翘曲、凹凸不平，堆码时容易出现倒垛风险，因此建模时也需要考虑顶面的结构强度，在不增加过多料厚的前提下，通过过渡圆角的优化提升顶面的抗变形能力。针对冷链运输的场景，瓶盖材料在低温下的塑性会下降，齿根的圆角设计需要适当放大，避免低温环境下受震动出现齿部脆裂，导致密封失效漏液。这套结构没有多余的装饰特征，所有曲面、圆角、齿形都完全对齐量产实际的加工工艺要求，没有建模过程中常见的碎面、尖角、非参数化特征，结构工程师可以直接调取模型修改参数，适配不同的瓶口规格、材料厚度要求，也可以导入有限元分析软件，模拟封盖压合、开启受力、堆码承压的多种工况，验证结构强度是否满足使用需求。
