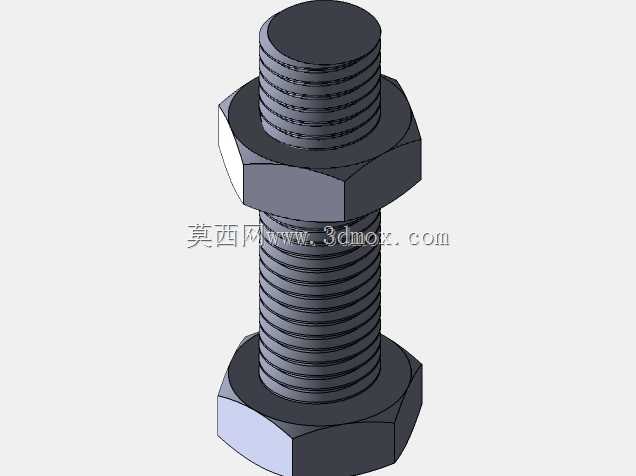

六角头螺栓配六角螺母螺纹连接组件

这套螺纹连接组件是机械结构里最基础也最常用的可拆卸紧固单元，日常做设备装配、工装搭建的时候，几乎所有需要频繁拆装检修的连接点位都会用到这类结构。做这个模型的时候最先考虑的是实际装配的干涉问题，很多新手建模容易把螺纹做的完全贴合，实际生产里不管是切削螺纹还是滚压螺纹，都有公差带间隙，所以建模时特意给外螺纹大径和内螺纹小径留了合理的配合间隙，避免装配时出现螺纹咬死的模拟错误，也符合实际加工的公差要求。

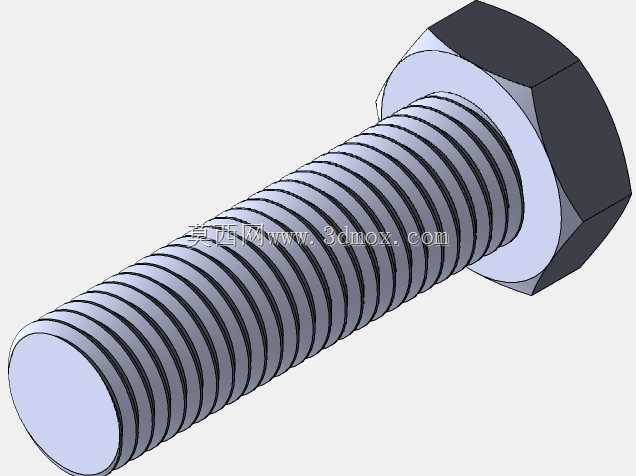

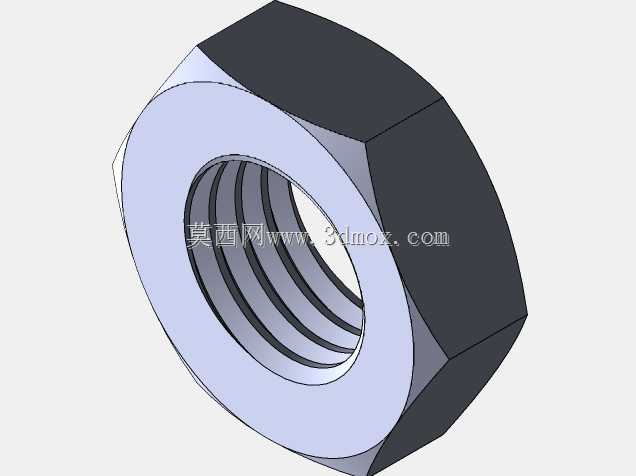

从结构细节来看，螺栓采用标准六角头设计，头部的支承面做了轻微的倒角处理，既可以去除加工毛刺，也能在拧紧的时候让支承面和被连接件表面更贴合，不会因为边角的毛刺导致锁紧力矩虚高，出现假锁紧的情况。螺杆部分的螺纹是普通公制粗牙螺纹，这类螺纹的牙型角60度，自锁性能适中，通用性最强，市面上常规的扳手、丝锥板牙都能配套加工和拆装，不需要定制特殊工具。配套的六角螺母厚度和螺栓头高度保持匹配，拧紧时两者的受力变形量协调，不会出现螺母先滑牙或者螺栓头先断裂的强度失衡问题。

实际应用场景里，这类紧固件覆盖的范围极广，小到小型仪器仪表的外壳固定、阀块的油路盖板锁紧，大到钢结构机架拼接、传动部件的定位紧固，只要是需要传递轴向拉力、抵抗横向剪切力的可拆卸连接点位，都能看到这类结构的身影。做阀块设计的时候，这类螺栓螺母经常用来固定阀块的侧盖、安装法兰，这时候建模还要额外注意螺栓的伸出长度，螺母拧紧后螺栓要露出2到3个螺距，既保证螺纹啮合长度足够，不会因为啮合牙数太少导致滑牙，也不会因为伸出太长干涉周边的管路、走线空间。

建模过程中螺纹部分没有采用过度简化的装饰螺纹线，而是还原了真实的牙型轮廓，这样在做有限元受力分析的时候，可以更准确的模拟螺纹牙的应力分布，尤其是做交变载荷下的疲劳强度校核时，真实牙型的模型能更精准的捕捉到牙底的应力集中点，给结构优化提供更可靠的参考。螺栓头部和螺母的六角对边尺寸严格按照通用紧固件的标准取值，对应的扳手空间也在建模时做了预留，实际装配时不会出现扳手放不进去、没法施加拧紧力矩的问题。

安装边界方面，这套组件适配的被连接件总厚度有明确的适配范围，螺栓的光杆部分长度要略小于被连接件的总厚度，保证锁紧时螺纹部分能完全啮合，同时光杆部分的高精度圆柱面可以起到定位销的作用，承受横向的剪切载荷，比全螺纹螺栓的抗剪性能更好。如果是用在有振动的设备上，配合平垫和弹垫使用的时候，模型里预留的安装长度也能容纳垫片的厚度，不会出现螺纹拧到底还锁不紧的情况。另外螺母的端面和螺栓头的支承面都做了平面度的约束模拟，保证锁紧时压力均匀分布在被连接件表面，不会出现偏载导致的连接件变形或者螺栓受附加弯曲应力的问题，很多现场出现的螺栓断裂故障，根源就是支承面不平整导致的附加弯矩，建模时把这些细节还原，才能给后续的结构设计提供真正有参考价值的模型，而不是只能看外观的示意模型。
