带挂钩式拉伸弹簧结构设计

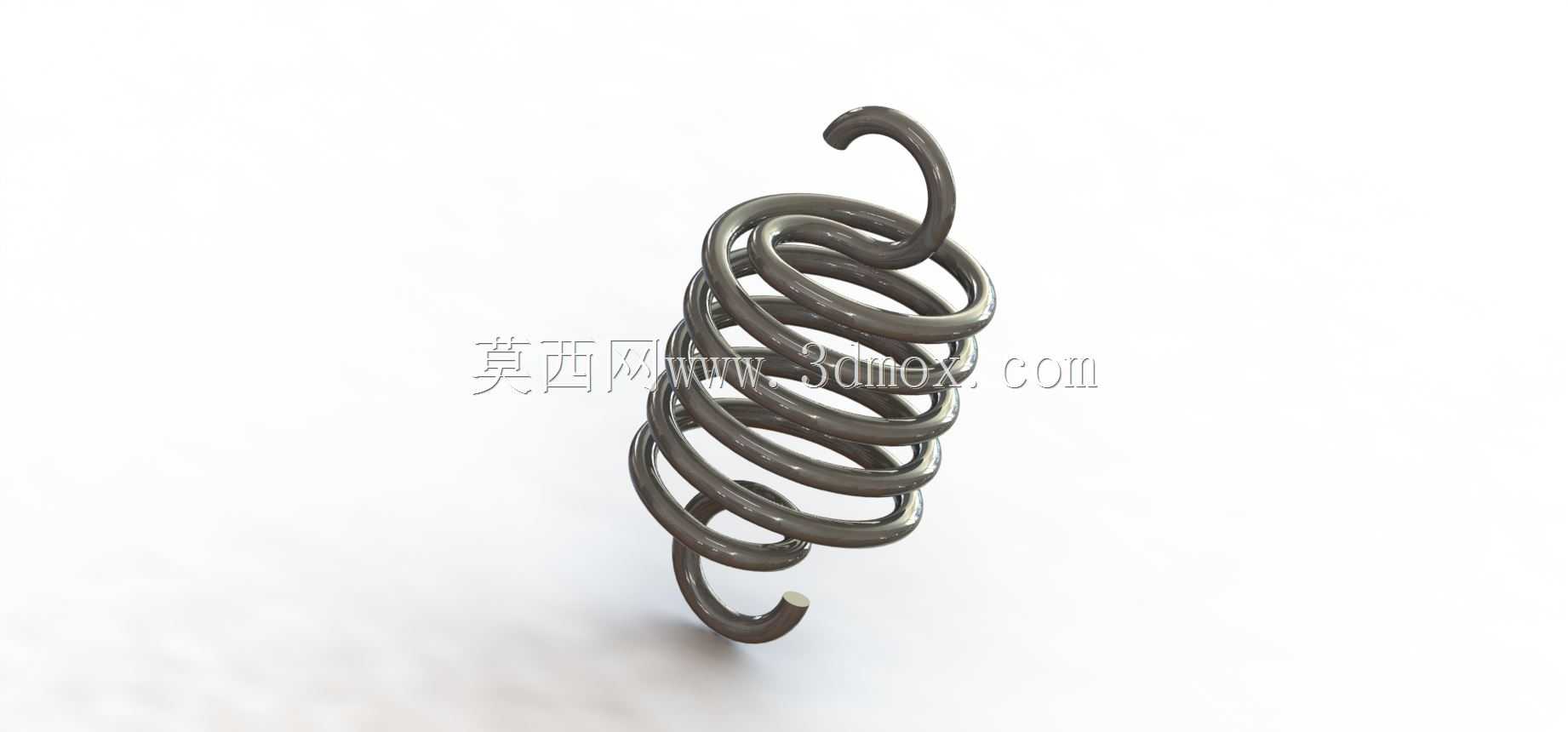

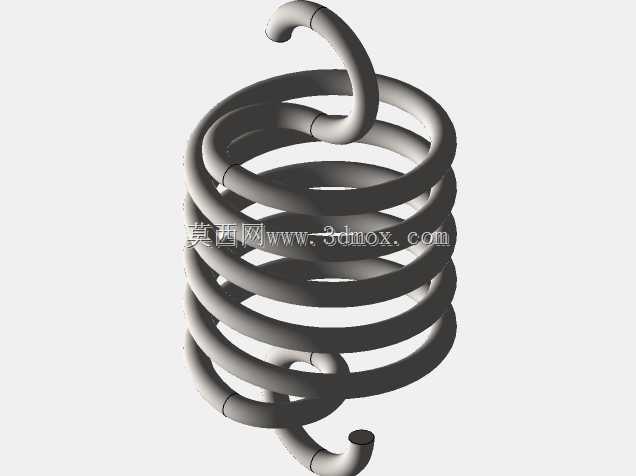

　　这款弹簧的两端挂钩采用了与簧圈同直径的线材一体弯折成型，挂钩的弯曲半径做了放大处理，避免过小弯折半径带来的内应力残留，同时挂钩的开口方向做了适配性设计，一端挂钩沿簧圈轴向延伸弯折，另一端挂钩沿径向偏转一定角度，能够适配不同方向的挂接点位，减少安装时对弹簧的额外扭转力矩，避免弹簧在工作过程中出现附加的扭转应力，延长实际使用寿命。从结构尺寸来看，簧圈部分采用等节距密绕设计，自由状态下簧圈之间紧密贴合，只有当承受外部拉力时簧圈才会逐步分离，这种设计能够在有限的轴向长度内获得更大的拉伸行程，相比带初始间隙的拉伸弹簧，密绕结构的初始拉力更稳定，适合需要恒定初始张紧力的传动场景，比如阀门阀瓣的复位结构、仪器仪表的触点回位结构、各类工装夹具的张紧结构中，这种密绕拉伸弹簧的表现都更稳定。在各类需要提供复位拉力、张紧力的机械结构中，拉伸弹簧是应用频次极高的弹性储能元件，这款带两端挂钩的拉伸弹簧，是针对常规安装空间受限、需要直接挂接固定的场景设计的结构形式。不同于压缩弹簧依靠端面承压传递力，拉伸弹簧的受力传递完全依赖两端的挂钩结构，因此在设计阶段首先要考虑挂钩与弹簧本体过渡区域的应力集中问题，很多现场失效的拉伸弹簧都不是簧圈本身断裂，而是挂钩弯折处因为反复受载出现疲劳裂纹，最终导致挂钩断裂失效。

　　安装边界方面，这款弹簧的安装不需要额外的弹簧座或者固定导杆，只需要在两个受力构件上预留对应直径的挂接销或者挂孔即可，挂孔的直径需要比弹簧线材直径大0.2到0.5毫米，既保证挂钩能够顺利穿入，又避免间隙过大导致弹簧工作时出现晃动偏载。在实际选型应用中，需要根据工作行程计算弹簧的刚度，这款弹簧的刚度由线材直径、簧圈中径、有效圈数共同决定，线材直径越大、簧圈中径越小、有效圈数越少，弹簧的刚度就越高，能够承受的拉力也就越大，设计时需要保证最大工作拉力下弹簧的变形量在许用变形范围内，避免超过材料的弹性极限导致弹簧出现永久变形。

　　在阀门和仪表类的应用场景中，这类拉伸弹簧通常用于提供复位力，比如气动阀门失气时的阀位复位、压力仪表内部的测量元件回位，这类场景对弹簧的力值稳定性要求很高，不允许弹簧在长期使用后出现力值衰减，因此设计时簧圈的表面应力取值会比普通传动场景低30%左右，同时挂钩的弯折处会做圆滑过渡处理，避免应力集中导致的早期疲劳失效。在实际装配过程中，需要注意避免对挂钩进行过度掰动，很多现场安装时为了对准挂孔会强行掰动挂钩，这会导致挂钩弯折处的预加应力超过许用值，在后续工作过程中很容易出现断裂，正确的安装方式是先调整两个挂接点的间距，让弹簧在自然状态下能够顺利挂入，挂入后再调整到初始预拉长度，初始预拉长度一般设置为弹簧最大变形量的10%到15%，保证弹簧在工作过程中不会出现松脱，同时避免初始拉力过大导致弹簧疲劳寿命下降。

　　从结构细节来看，这款弹簧的两端挂钩末端都做了磨平处理，避免挂钩末端的锐边划伤安装人员或者刮损其他构件，同时簧圈的两端也做了并圈处理，保证挂钩与簧圈连接位置的强度，不会因为反复受载出现挂钩与簧圈分离的情况。在不同的应用场景中，这类拉伸弹簧的表面处理也会有区别，普通室内环境使用的弹簧可以采用发黑处理防锈，在潮湿或者有腐蚀的环境中使用则需要采用镀锌或者不锈钢材质，不过核心的结构尺寸和挂钩形式不需要做太大调整，只需要根据环境要求更换对应材质的线材即可。很多设计人员在选用拉伸弹簧时容易忽略挂钩的受力方向，实际上当挂钩受到的拉力方向与弹簧轴向存在夹角时，挂钩处会产生附加的弯曲应力，这会大幅降低弹簧的使用寿命，因此在结构布局时要尽量保证两个挂接点的连线与弹簧轴向重合，避免偏载，如果因为结构限制无法避免偏载，则需要在选型时适当降低弹簧的许用应力，或者加大挂钩的弯曲半径来提升抗疲劳性能。
