可拆分独立部件的深沟球滚动轴承结构

在各类旋转传动场景中，这类滚珠轴承是应用覆盖面极广的支撑部件，从普通民用机电设备到工业生产线的传动工位，再到中小型动力输出单元的转轴定位环节，都能见到同结构轴承的身影。它的核心作用是承接旋转轴的径向载荷，同时可承受一定比例的轴向载荷，通过滚动体的滚动摩擦替代传统滑动摩擦，大幅降低转轴运转过程中的阻力损耗，减少配合面的磨损速率，延长整套传动机构的维护周期。

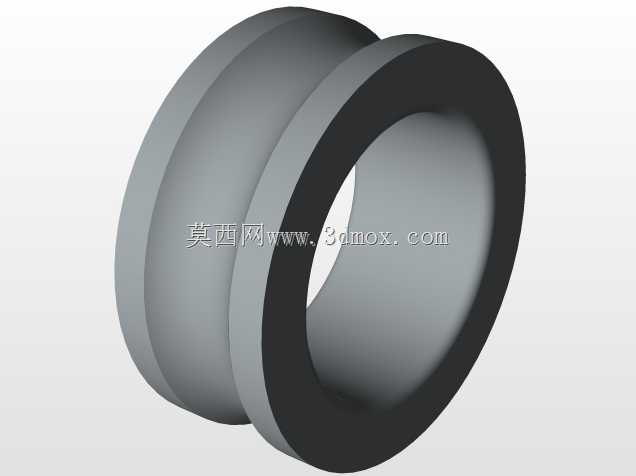

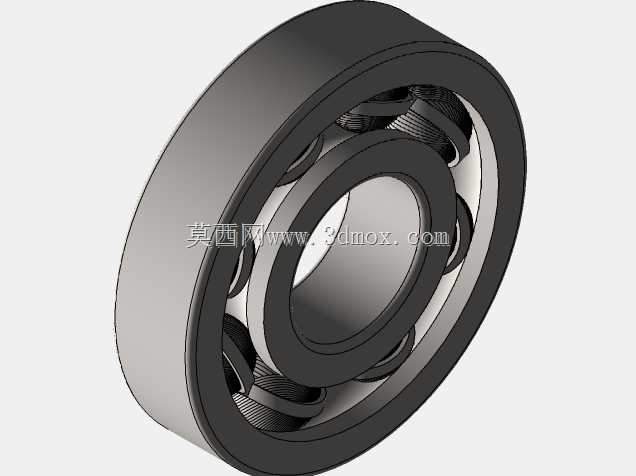

这套轴承结构在设计时采用了可拆分的独立部件建模逻辑，完整还原了内圈、外圈、滚动钢球、保持架四个核心组成部分，每个部件都保留了独立的几何特征与装配约束关系，方便从业者在做装配干涉检查、运动仿真分析时单独调用部件参数，也能直观观察到轴承运转时各零件的相对运动状态。内圈的设计采用了与轴径过盈配合的基准公差带，内圈滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时既有足够的接触面积承载，又不会出现卡滞现象；外圈的外径基准采用基轴制公差，可直接适配轴承座、安装孔的标准配合尺寸，外圈两侧的挡边高度经过匹配计算，既能限制钢球的轴向窜动，又不会在装配时与保持架发生运动干涉。

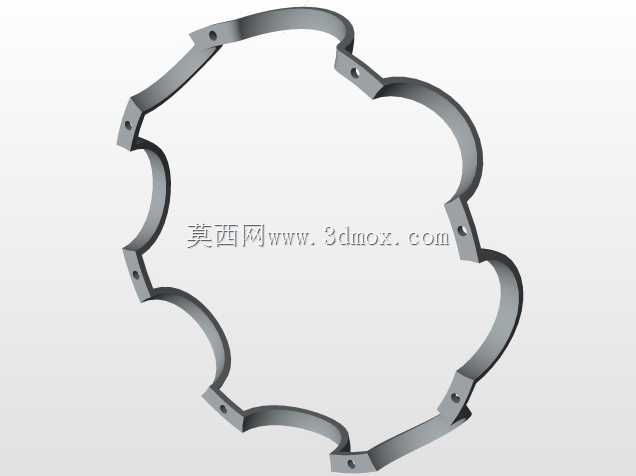

保持架采用浪形冲压结构设计，兜孔的位置度公差严格匹配钢球的等分排布，每个兜孔预留了合理的间隙容纳润滑脂，保证钢球滚动时能持续得到润滑介质的补充，避免干摩擦导致的温升过高、零件胶合失效。钢球的排布采用等节距圆周分布，数量经过载荷校核计算，在保证额定动载荷满足常规传动需求的前提下，尽可能降低钢球之间的滑动摩擦损耗，同时控制保持架的结构重量，减少轴承高速运转时的离心力影响。

从安装边界来看，这套轴承的轴向安装尺寸完全匹配标准深沟球轴承的安装规范，内圈的定位轴肩高度、外圈的座孔挡肩高度都符合通用安装要求，不会出现轴肩过高导致拆卸困难、或是挡肩过低无法提供足够轴向定位力的问题。在实际设备选型应用中，这类轴承可直接适配中小功率电机输出轴、输送机辊筒转轴、小型泵类的转子支撑、机床进给机构的旋转轴定位等场景，不需要额外做非标安装位的修改，能直接替换同规格的标准件使用。

建模过程中对各部件的配合间隙做了符合工程实际的还原，比如钢球与内外滚道之间的原始接触间隙、保持架兜孔与钢球的活动间隙、内外圈与安装配合面的公差预留，都按照实际加工装配的工艺要求做了参数化设置，在做虚拟装配验证时，可以直接模拟轴承压装到轴上、装入轴承座的全过程，检查过盈配合量是否在合理区间，也能通过运动仿真模拟轴承在不同转速下的运转状态，观察保持架的运动稳定性、钢球的自转与公转轨迹是否正常，提前发现结构设计中可能存在的干涉、磨损风险点。对于刚接触机械结构设计的从业者来说，这套拆分式的轴承模型也能帮助快速理解滚动轴承的内部构造，掌握各零件的功能逻辑与装配关系，避免在选型、安装环节出现常识性错误。
