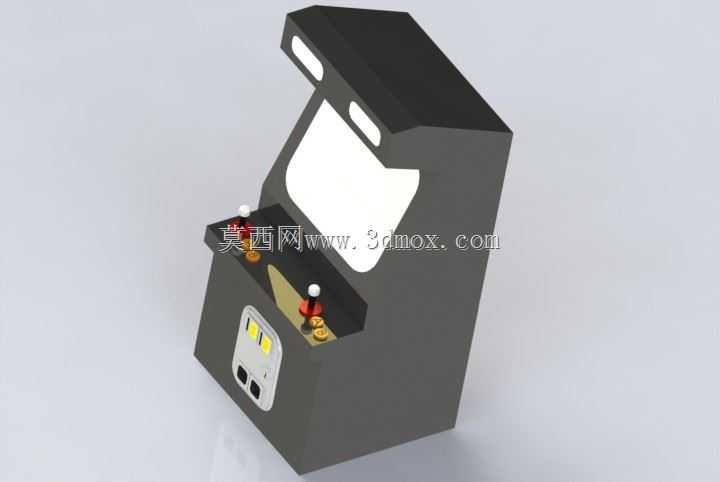

复古立式投币街机外观结构三维建模

　　本次建模的立式街机结构，核心面向商用游艺场所、主题展厅、复古潮玩空间的场景落地需求，这类设备早年广泛布局于电玩城、商圈游艺区、社区娱乐点位，承担单机闯关、双人对战类电子游戏的实体承载功能，区别于家用游戏主机，立式街机的一体化机柜设计能够直接面向公共场景投放，无需额外搭配显示支架、操作台面，单台设备即可独立完成游戏运行、操作交互、投币计费的全流程功能。从结构设计逻辑来看，建模过程中优先还原了街机的人机交互适配特性，机柜整体采用上窄下宽的立式布局，顶部倾斜设置的屏幕安装位，刚好匹配站立玩家的平视视角，避免长时间抬头或低头造成的颈部疲劳，屏幕区域做了内凹遮光处理，能够规避公共区域顶部照明的屏幕反光问题，保证强光环境下的画面可视性。

　　操作台面的倾斜角度经过反复校核，控制在12度到15度之间，玩家自然垂臂放置时，手腕刚好处于放松状态，摇杆与按键的排布间距参考成年男性手掌平均尺寸设置，摇杆位于操作区左侧居中位置，动作按键排布在右侧区域，相邻按键中心间距保持在35mm，既不会因为间距过小造成误触，也不会因为间距过大增加手指移动的行程，长时间操作不易产生手部酸胀感。机柜下部的功能区预留了投币器、退币口、扬声器的安装位，投币口距离地面高度设置为1100mm，符合站立状态下的手部投递高度，退币槽做了内凹圆弧处理，方便玩家伸手取币，不会出现卡手的问题。从外形尺寸与安装边界来看，这款街机的整体高度控制在1750mm，机柜底部宽度为750mm，纵深为850mm，占地面积仅0.64平方米，适合在商圈通道、电玩城边角区域密集排布，单台设备的预留安装间隙只需要在左右两侧各留出100mm的散热空间，背部距离墙面预留150mm的走线空间即可，不需要额外的安装固定结构，底部自带可调支撑脚，能够适应地面存在微小高度差的铺装场景，通过调整支撑脚高度即可保证机柜整体水平，避免出现机柜倾斜导致的内部部件移位、屏幕显示角度偏移问题。

　　建模过程中对机柜的壳体拼接结构做了细化还原，整个外壳采用分体式钣金拼接设计，顶部屏幕遮罩、中部操作台面、下部柜体侧板均为独立可拆卸结构，方便后期运维时拆开更换内部的显示部件、主板、投币器组件，不需要整体拆解机柜。操作台面的摇杆安装位预留了标准的安装孔位，兼容市面上主流的8方向街机摇杆，按键孔位适配通用的30mm直径街机按键，运维更换配件时不需要二次打孔，直接替换即可完成维修。机柜背部预留了整面的散热格栅区域，对应内部主板、电源、显示模块的发热位置，能够形成自然对流散热通道，长时间连续运行也不会出现内部积热导致的部件宕机问题。

　　另外建模时也还原了街机的细节结构，比如顶部的装饰灯槽位、操作区的包边结构、机柜底部的防撞条安装槽，这些细节结构能够在实际生产时直接对接钣金开料、折弯工序，不需要二次调整结构尺寸，所有的折弯圆角、拼接止口都做了工艺适配，避免出现钣金加工时无法折弯、拼接缝隙过大的问题。对于主题展厅的场景应用来说，这款模型的结构也可以直接改装为展示用互动装置，只需要替换内部的主机模块，即可作为互动查询终端、复古主题打卡装置使用，机柜的外壳尺寸、安装边界完全适配公共区域的消防、通行要求，不会占用过多的疏散通道空间，整体结构的重心偏下，即使受到轻微碰撞也不会出现倾倒问题，公共场景使用的安全性能够得到保障。
