深沟球滚动轴承机械结构三维数模

作为机械传动系统里最基础也最核心的回转支撑部件，这款深沟球结构的滚动轴承，几乎覆盖了从民用家电到重型工业设备的绝大多数旋转工况场景。小到家用吸尘器的电机主轴、办公设备的走纸辊，大到输送机托辊、机床主轴箱的中间传动轴、中小型减速机的输入输出端，都能见到同结构轴承的应用身影，它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦系数降到最低，减少回转过程的功率损耗，同时约束轴的径向与轴向窜动，保证轴上齿轮、带轮等传动件始终处于精准的啮合位置。

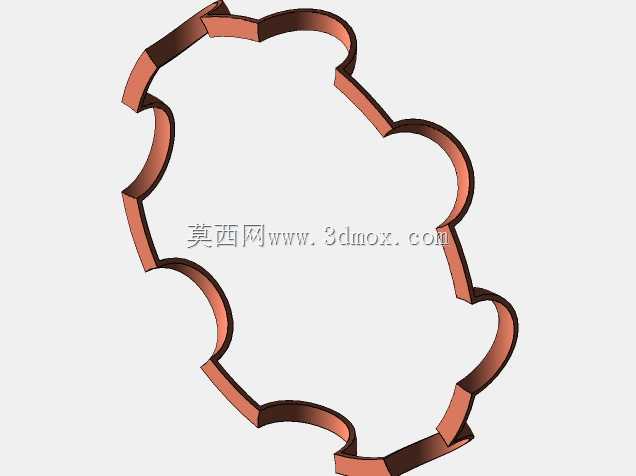

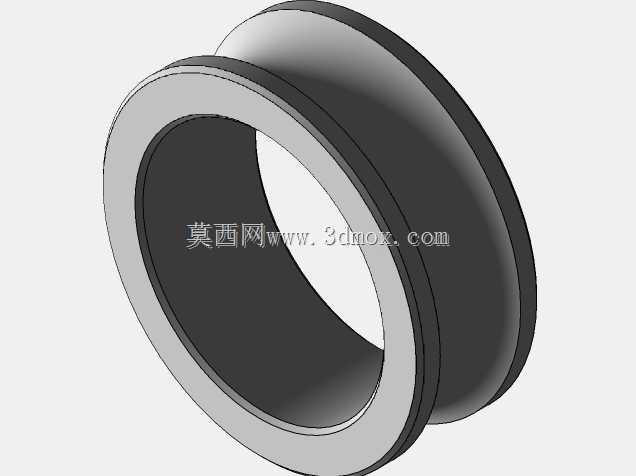

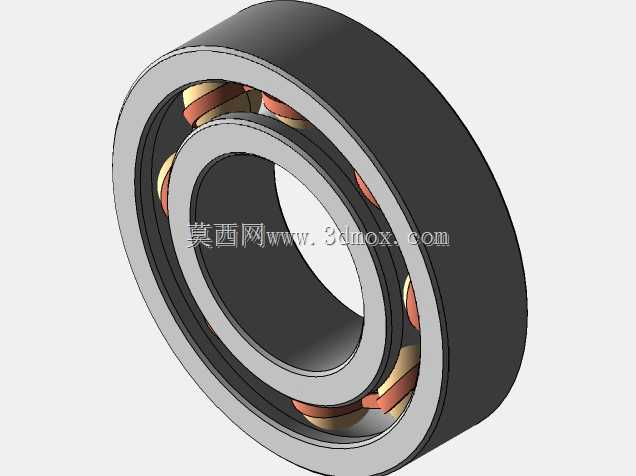

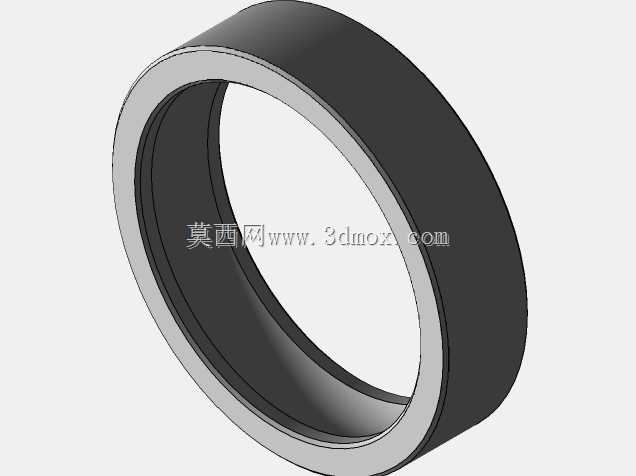

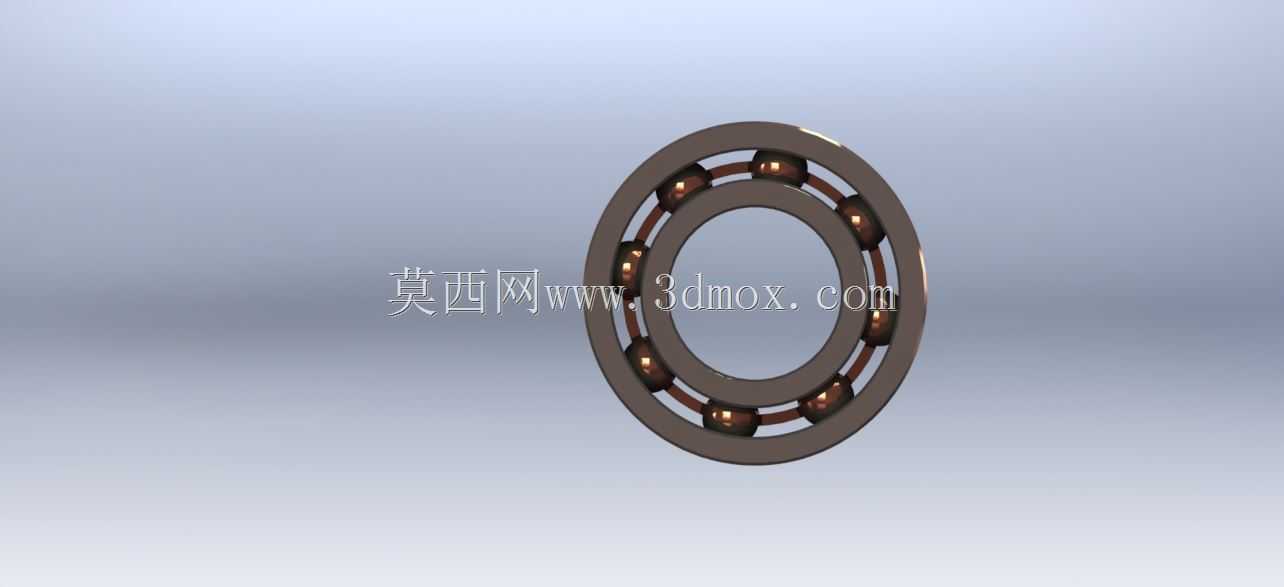

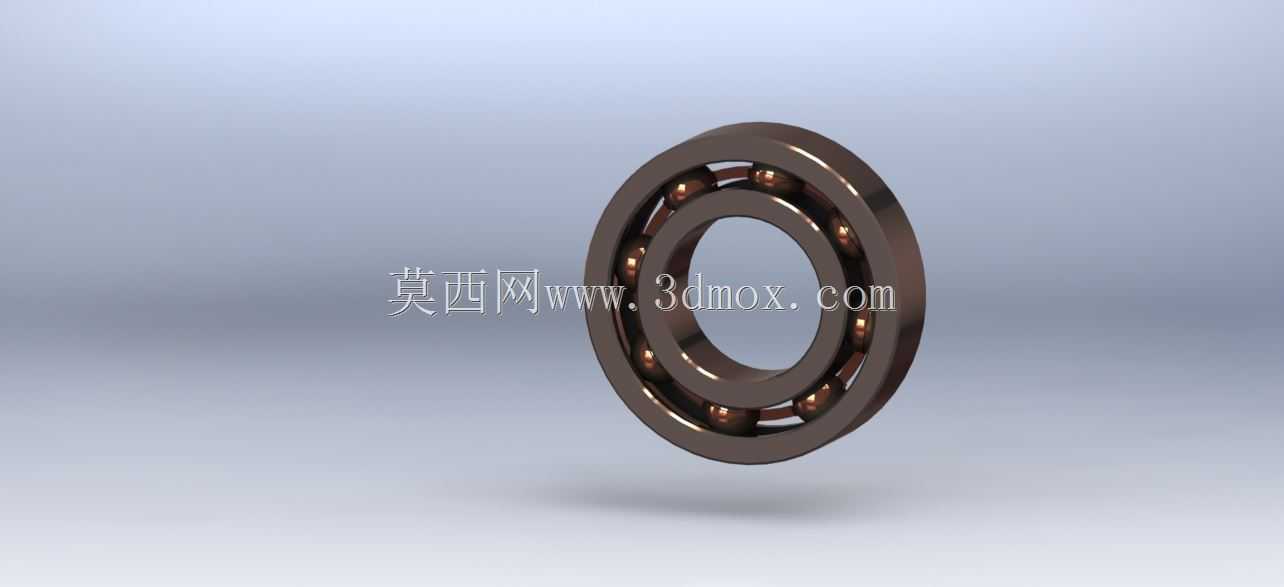

从结构设计逻辑来看，这款轴承采用最经典的双滚道深沟球构型，由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与旋转轴采用过盈配合装配，随轴同步回转，内圈外壁加工有连续光滑的弧形滚道，滚道曲率半径略大于钢球半径，保证钢球在滚道内滚动时为点接触状态，降低滚动摩擦阻力；外圈与设备轴承座孔采用过渡或小间隙配合，固定在机座上不发生回转，内壁同样加工有与内圈对应的弧形滚道，为钢球提供外侧滚动轨道。滚动体采用等直径的铬钢钢球，均匀排布在内外圈滚道之间，是承受径向载荷的核心承载部件，钢球的直径与数量直接决定了轴承的额定动载荷上限，钢球直径越大、排布数量越多，能承受的径向载荷就越高，同时也能兼顾一定量的双向轴向载荷，这也是深沟球轴承能适配多数复合载荷工况的核心原因。保持架采用冲压浪形结构，将每颗钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正确运转，防止钢球在非承载区出现歪斜、卡滞的问题，保持架的兜孔间隙经过反复校核，既不会因为间隙过小卡滞钢球，也不会因为间隙过大导致钢球运转时出现过大的窜动噪音。

从安装边界与尺寸适配角度，这类轴承的外形尺寸严格遵循通用轴承的标准尺寸系列，内圈内径、外圈外径、轴承宽度三个核心安装尺寸都对应标准公称值，设计选型时不需要额外定制安装位，直接按照标准轴承座孔与轴径的公差要求加工即可。装配时要注意，内圈与轴的配合公差要根据载荷性质选择，承受循环载荷的工况下要选择稍紧的过盈配合，防止内圈与轴之间出现相对滑动磨损轴颈；外圈与轴承座孔的配合则要根据座孔的材质、是否需要轴向游动调整选择合适的配合公差，避免外圈在座孔内出现蠕变磨损。安装过程中严禁直接敲击轴承内外圈端面，要采用专用套筒压装，保证压装力均匀作用在对应套圈上，避免滚道或钢球受到冲击载荷出现凹坑，影响后续运转精度。

在实际工况使用中，这类轴承的密封与润滑也是设计时需要重点考虑的环节，针对粉尘、水汽较多的工况，可以在轴承两侧加装防尘盖或接触式密封圈，防止外界杂质进入滚道内部加剧磨损，同时根据运转转速、工作温度选择合适的润滑脂或润滑油，高速工况优先选择低粘度润滑油降低搅油阻力，低速重载工况选择高粘度润滑脂保证油膜强度，定期维护补脂就能大幅延长轴承的实际使用寿命。不同于滑动轴承需要复杂的油膜润滑系统，这类滚动轴承的维护成本更低，启动摩擦阻力更小，运转精度更高，在中低转速、中等载荷的通用工况下，是旋转支撑部件的首选方案，建模过程中严格还原了滚道曲率、钢球排布间隙、保持架兜孔结构的细节，能直接用于设备装配干涉校验、运动仿真演示，也能作为机械原理教学的演示模型使用。
