车载电动剪式顶升支撑结构设计

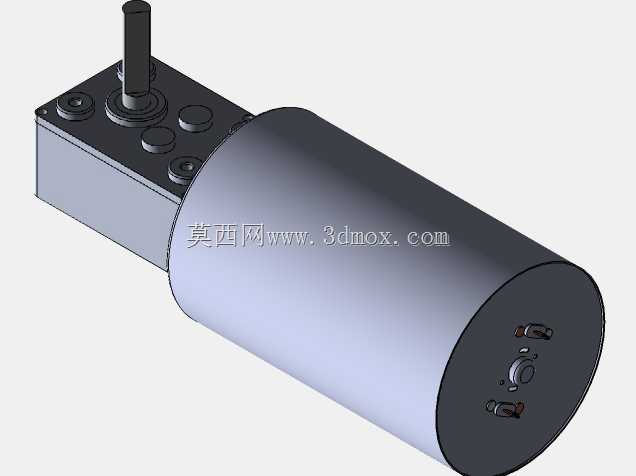

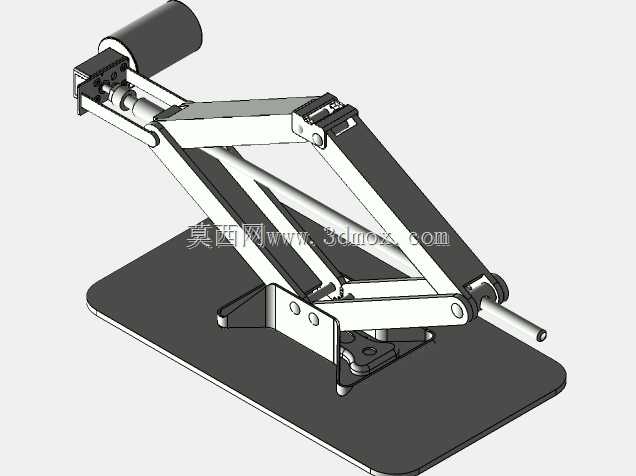

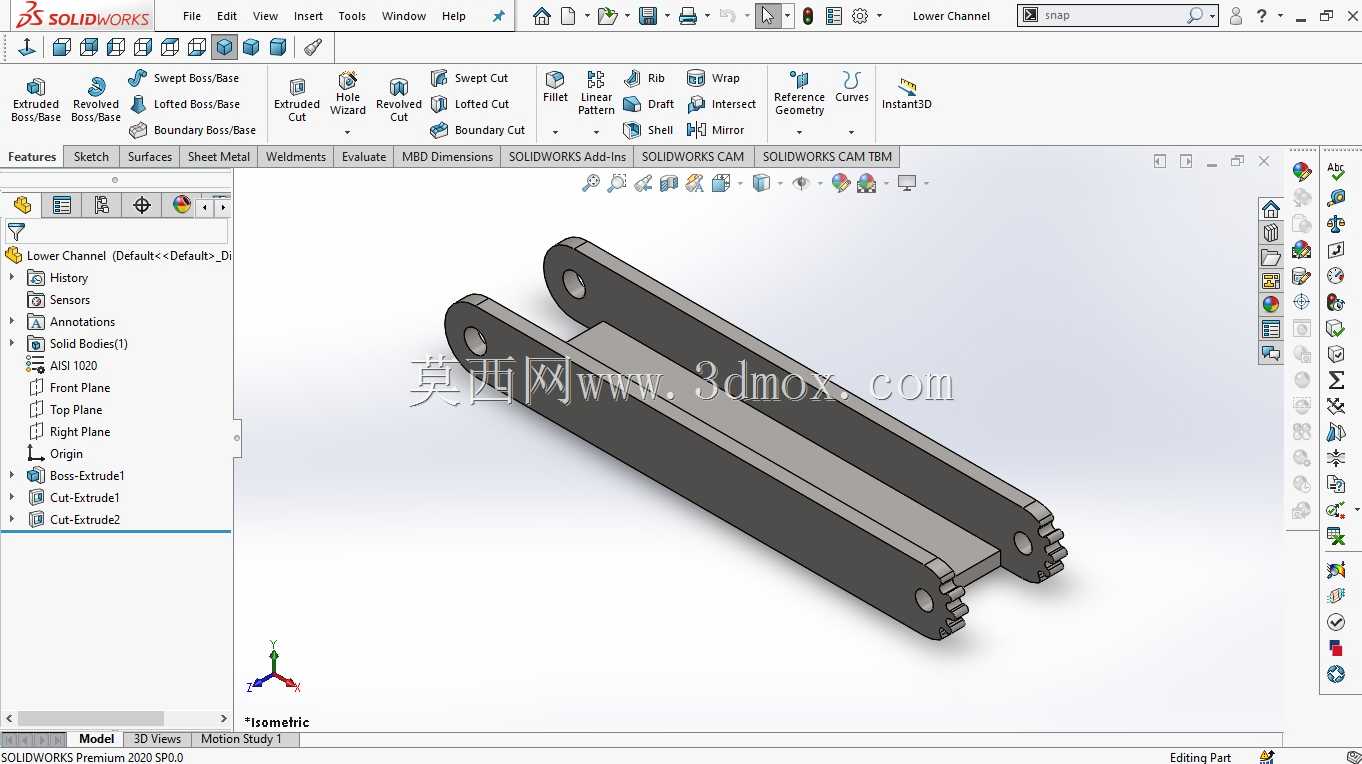

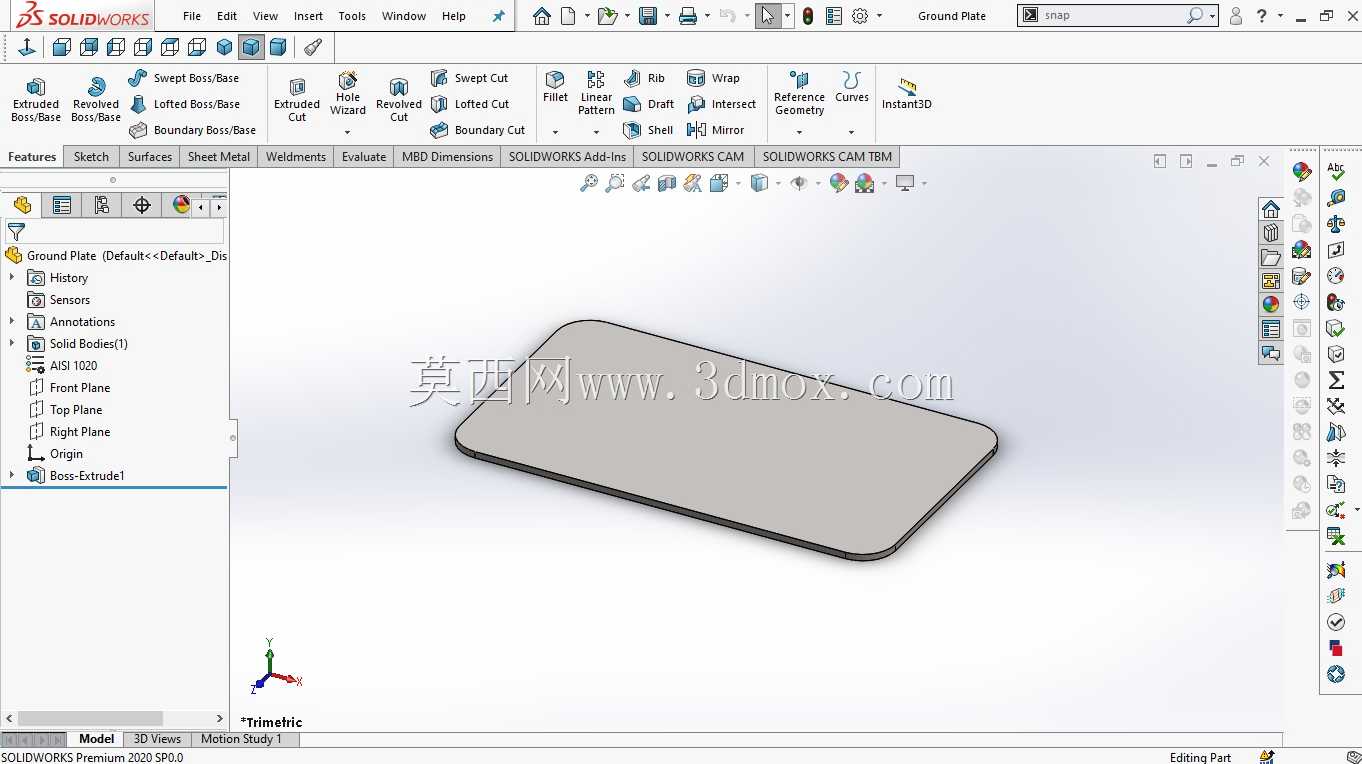

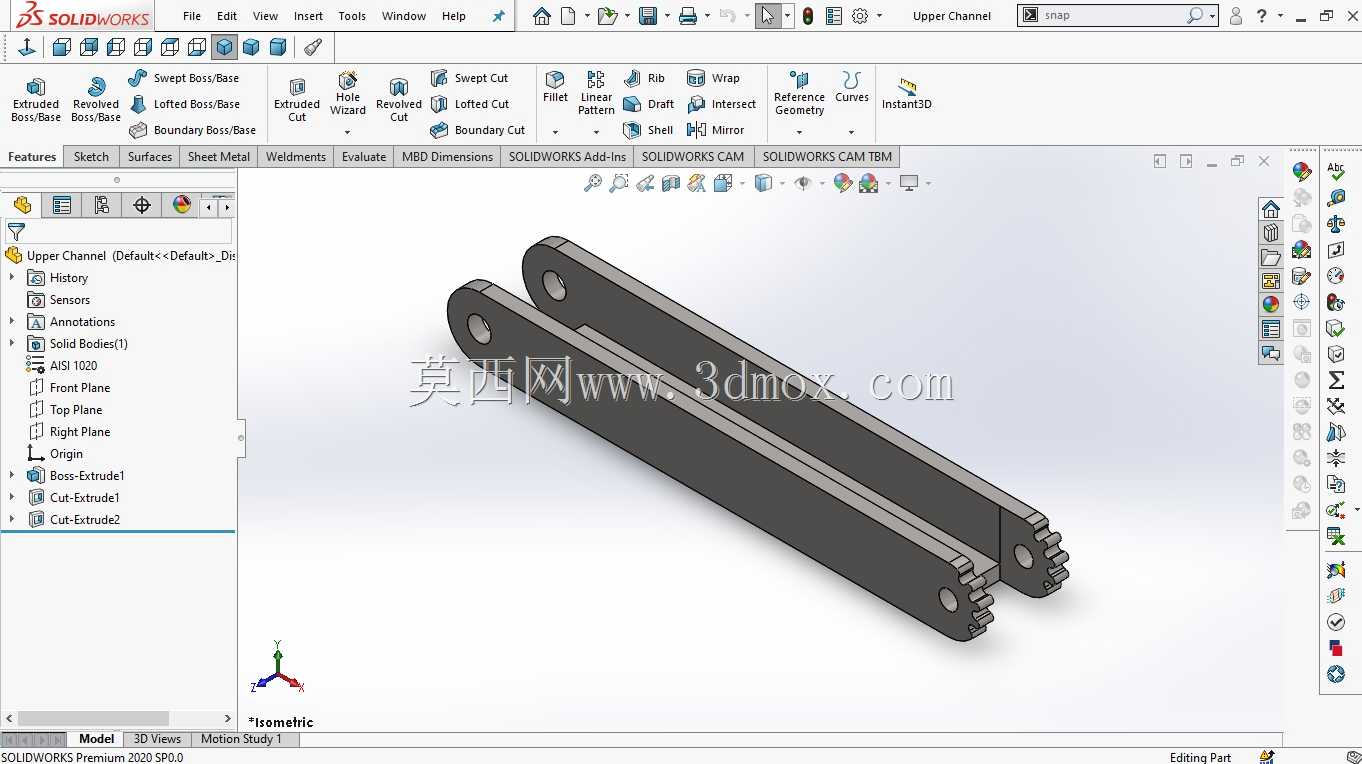

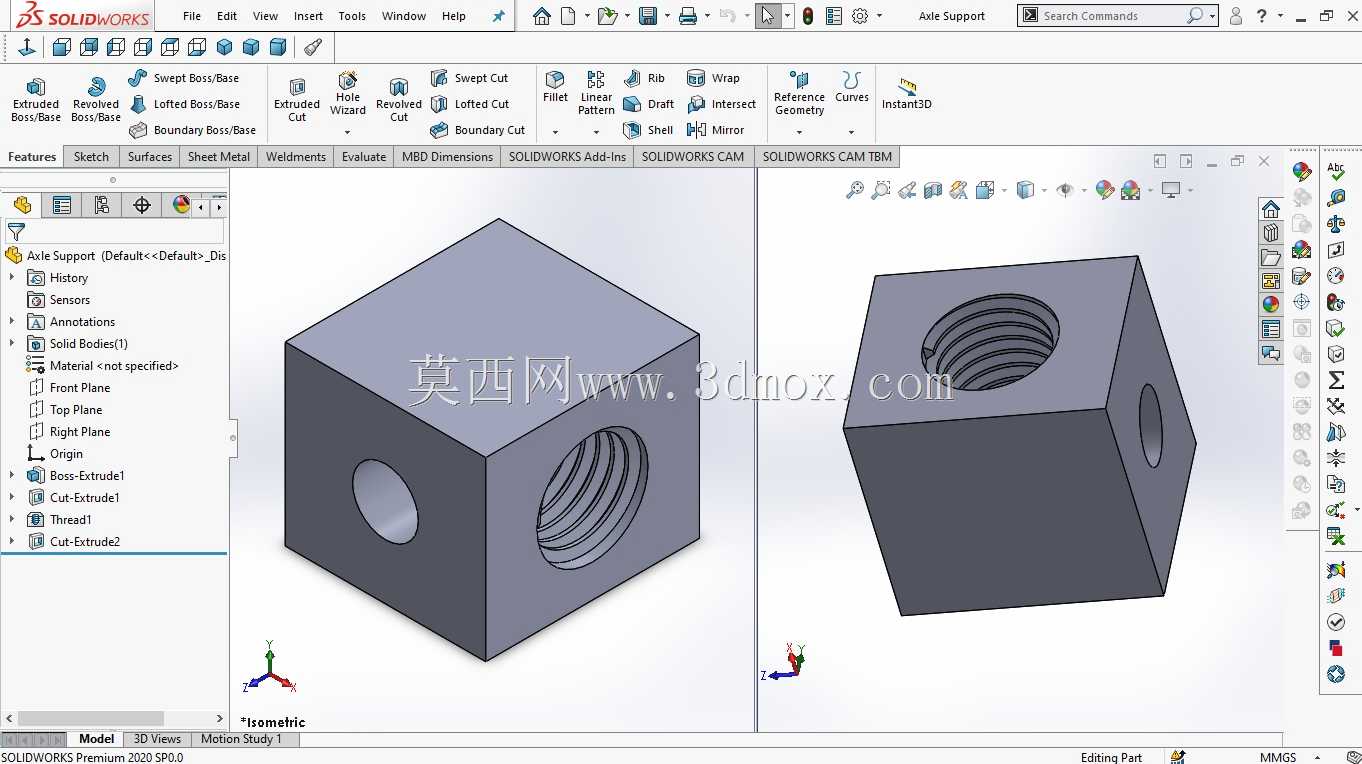

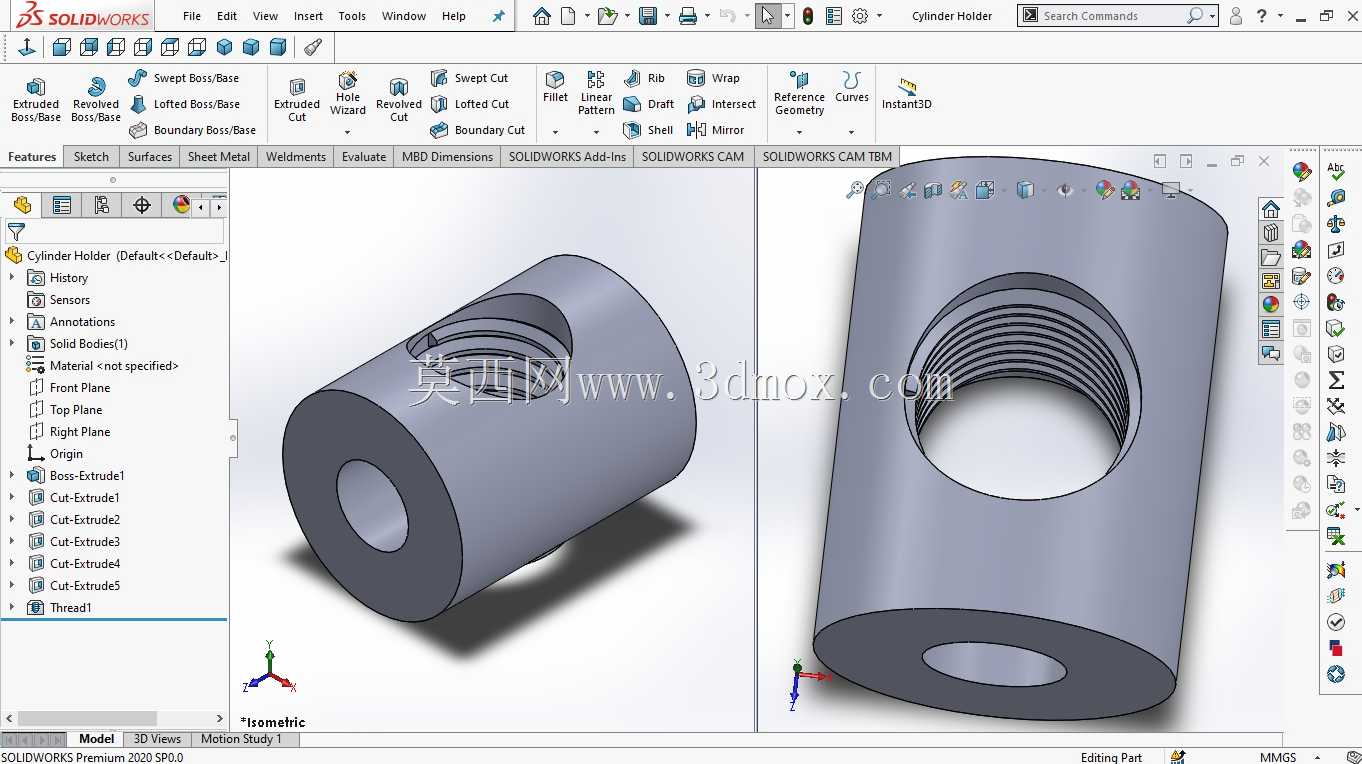

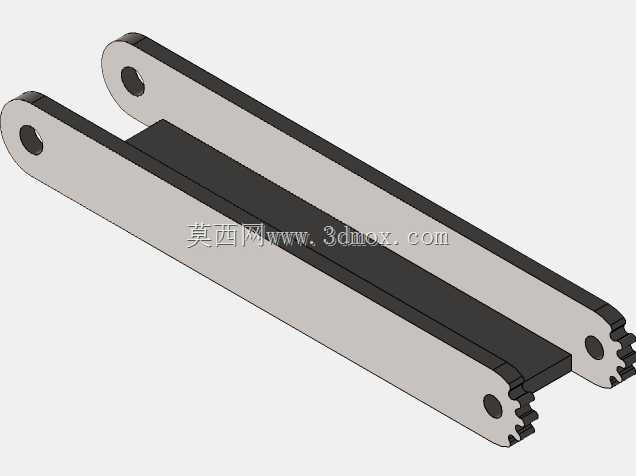

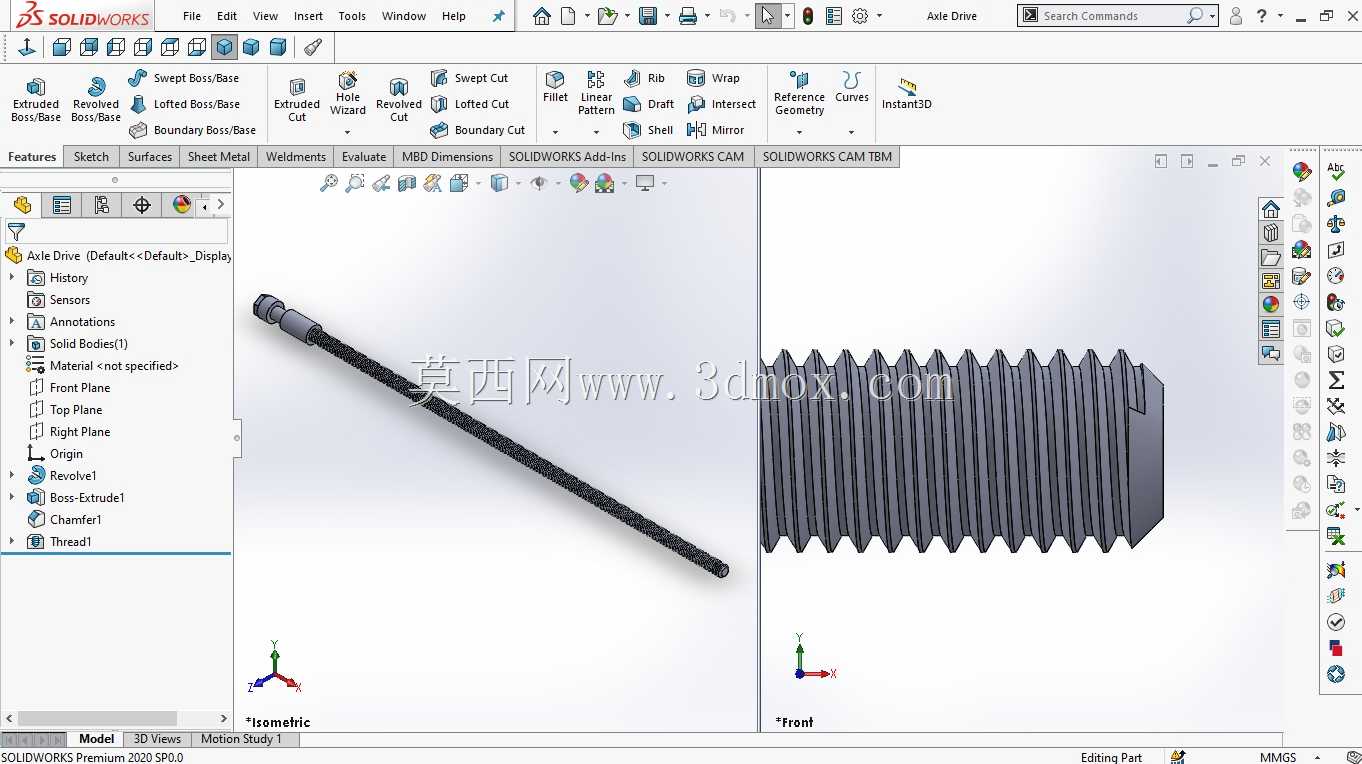

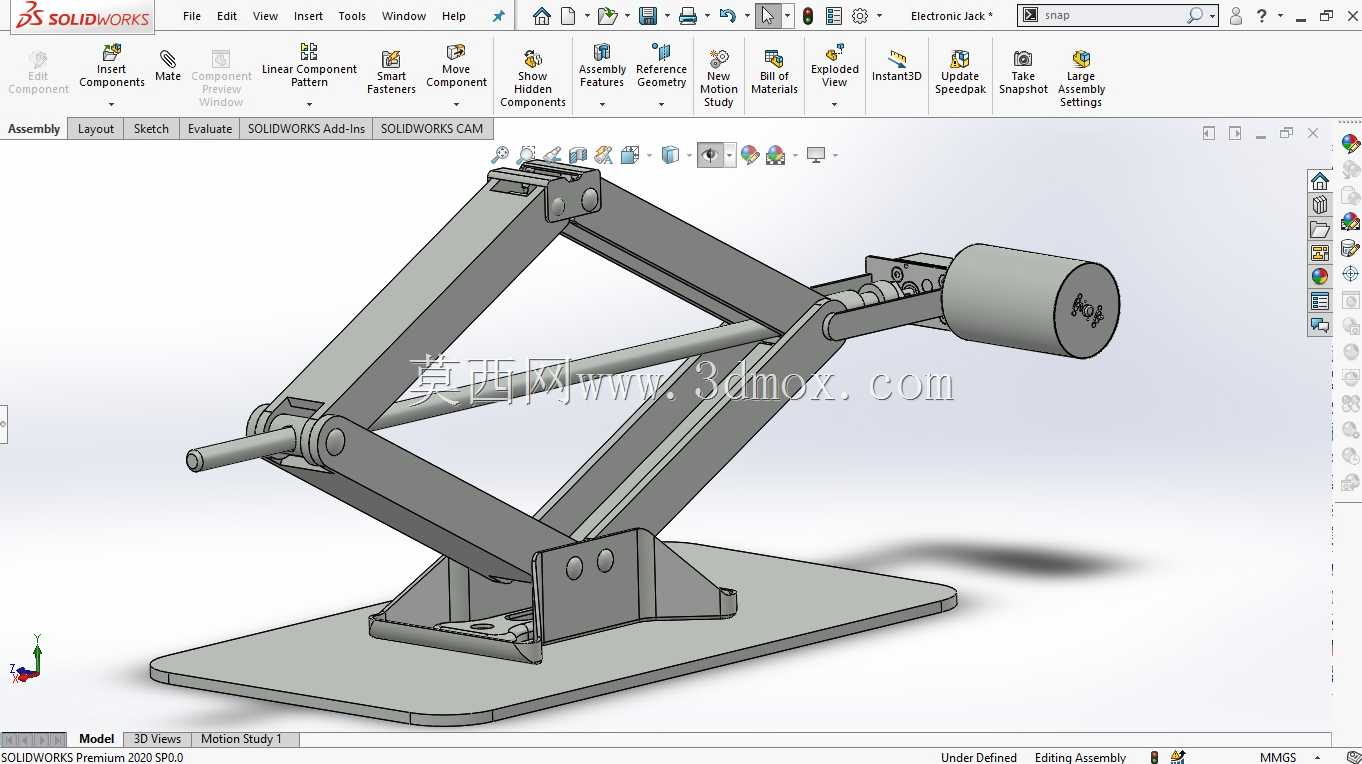

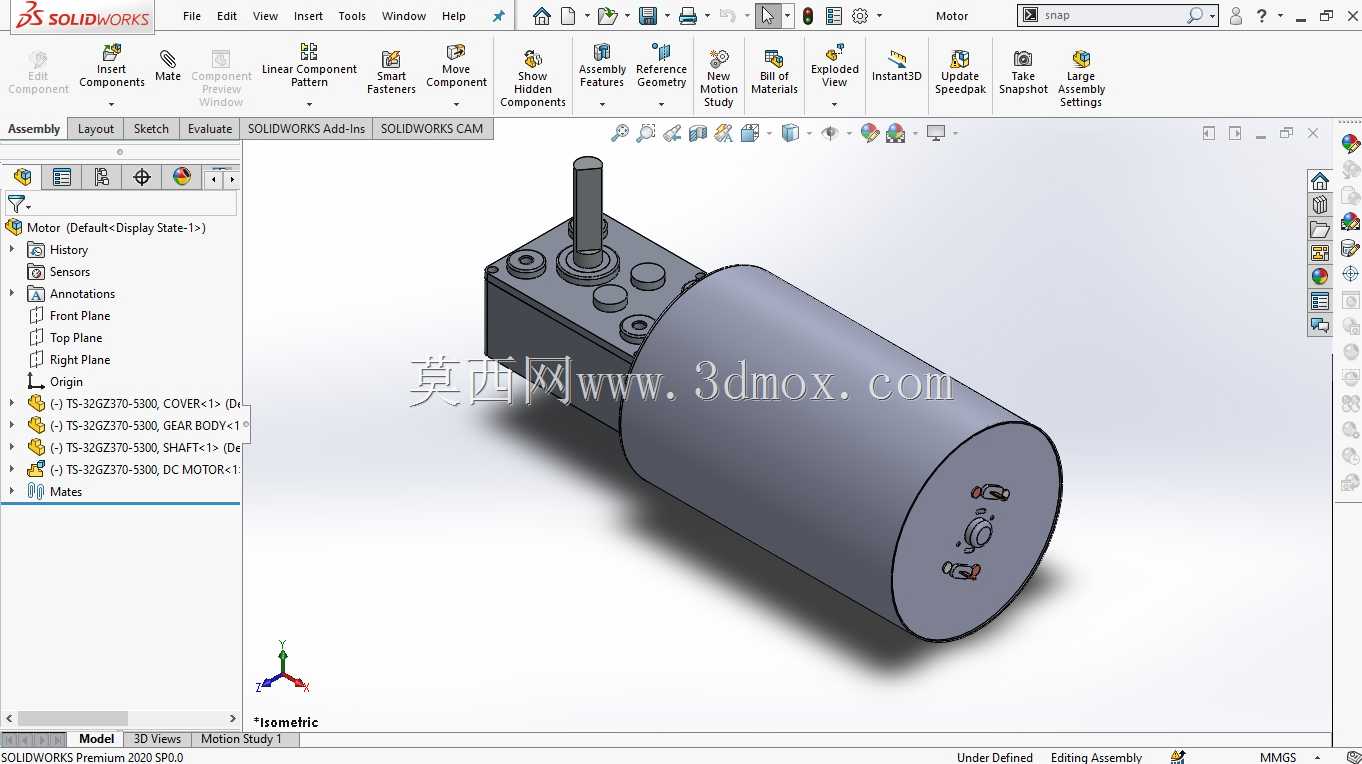

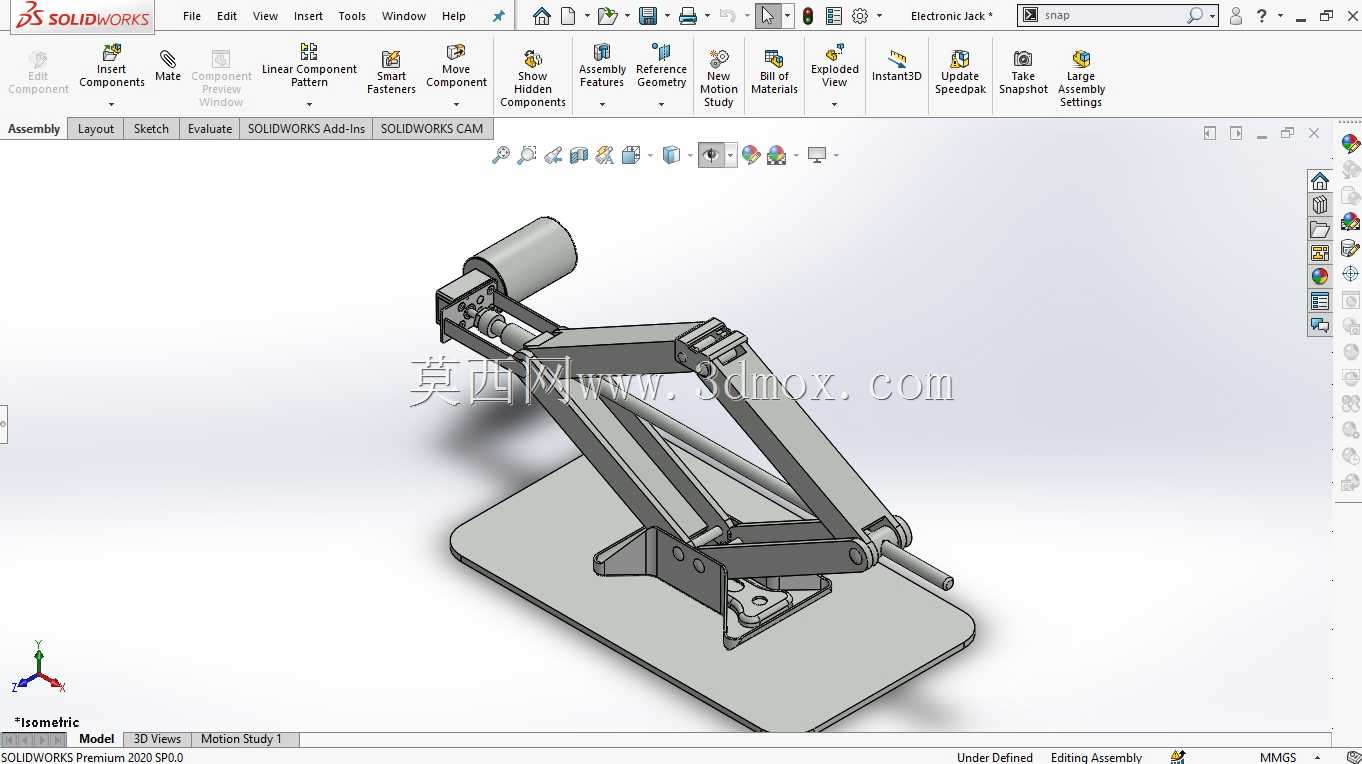

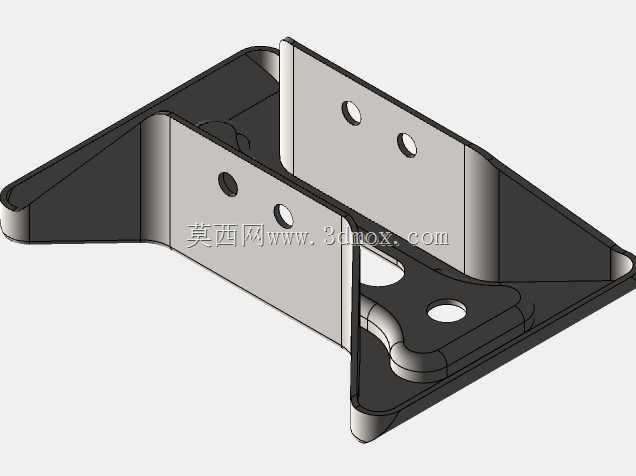

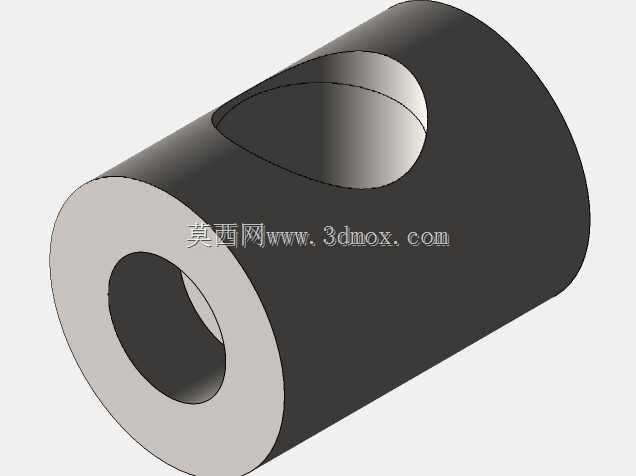

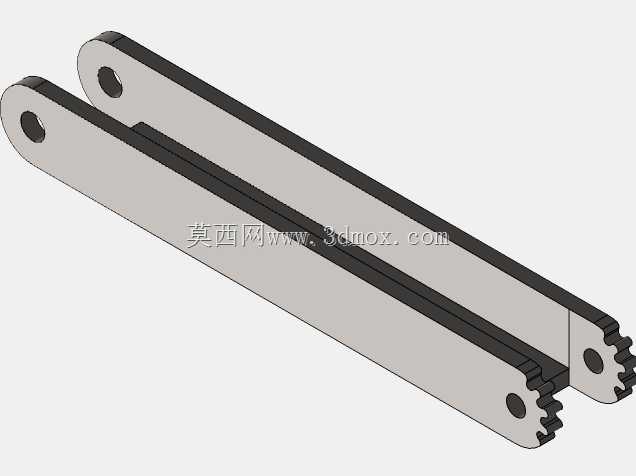

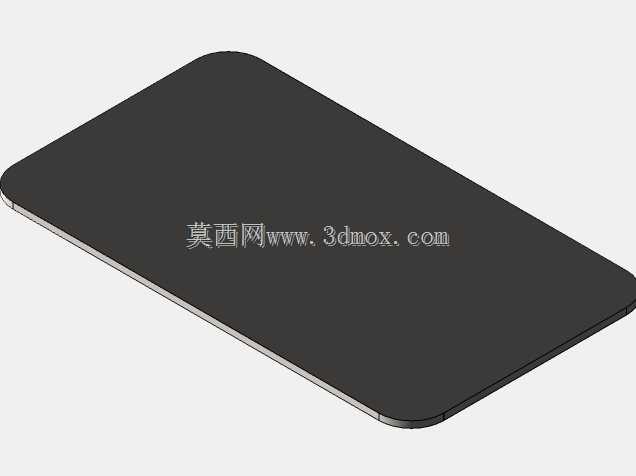

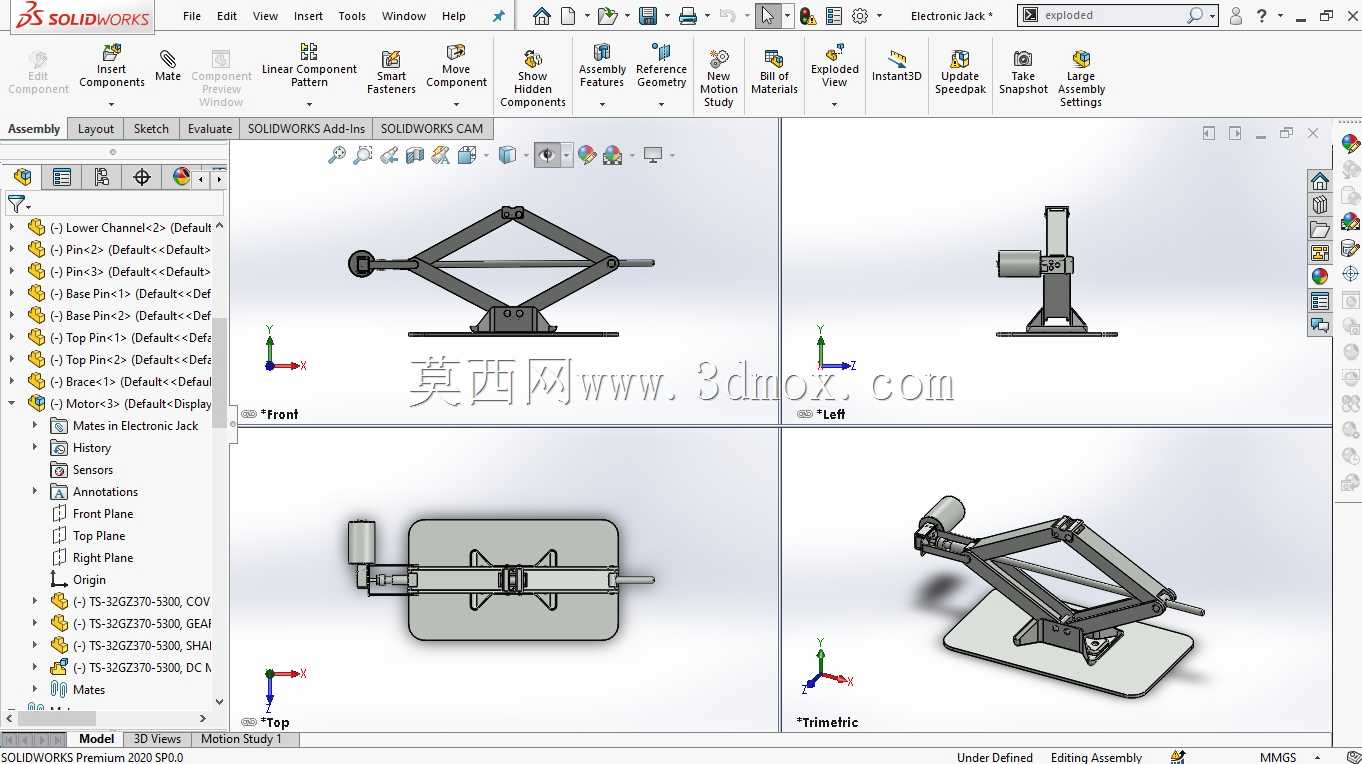

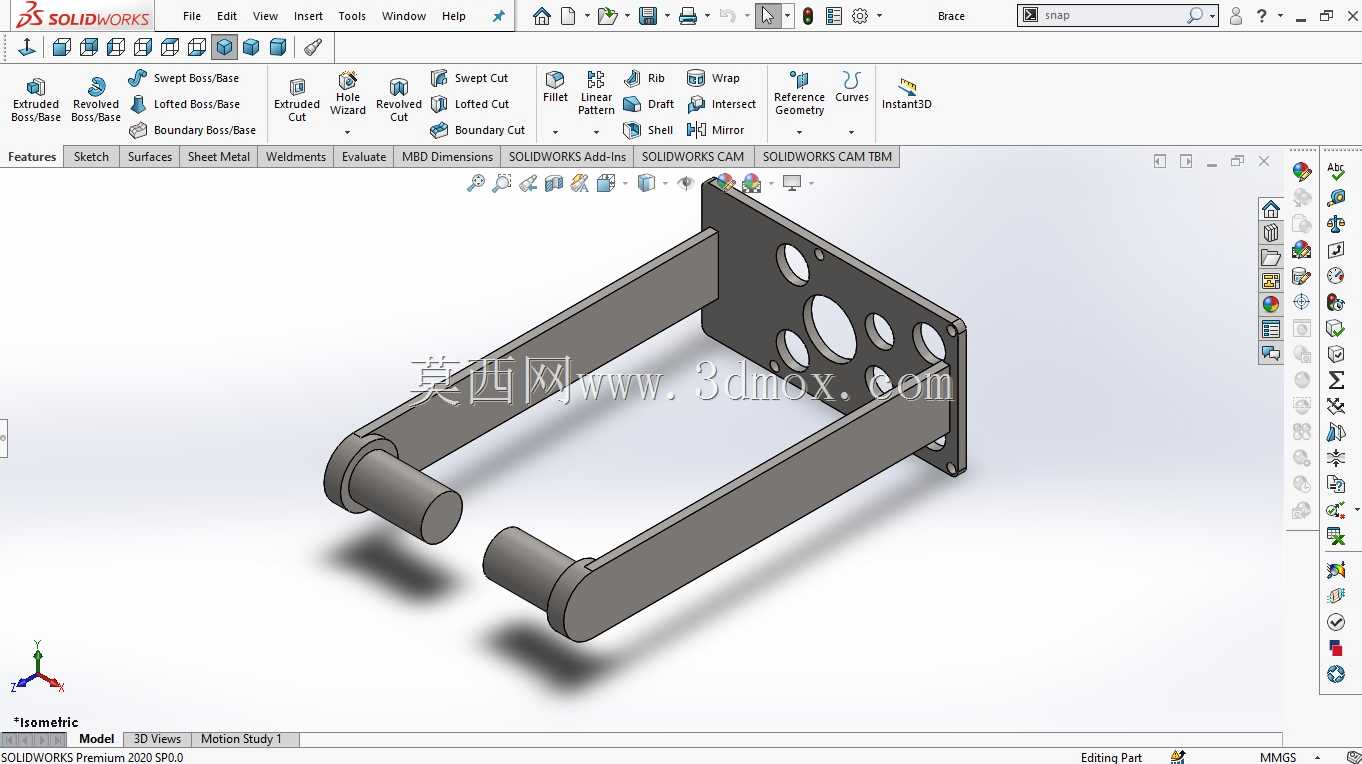

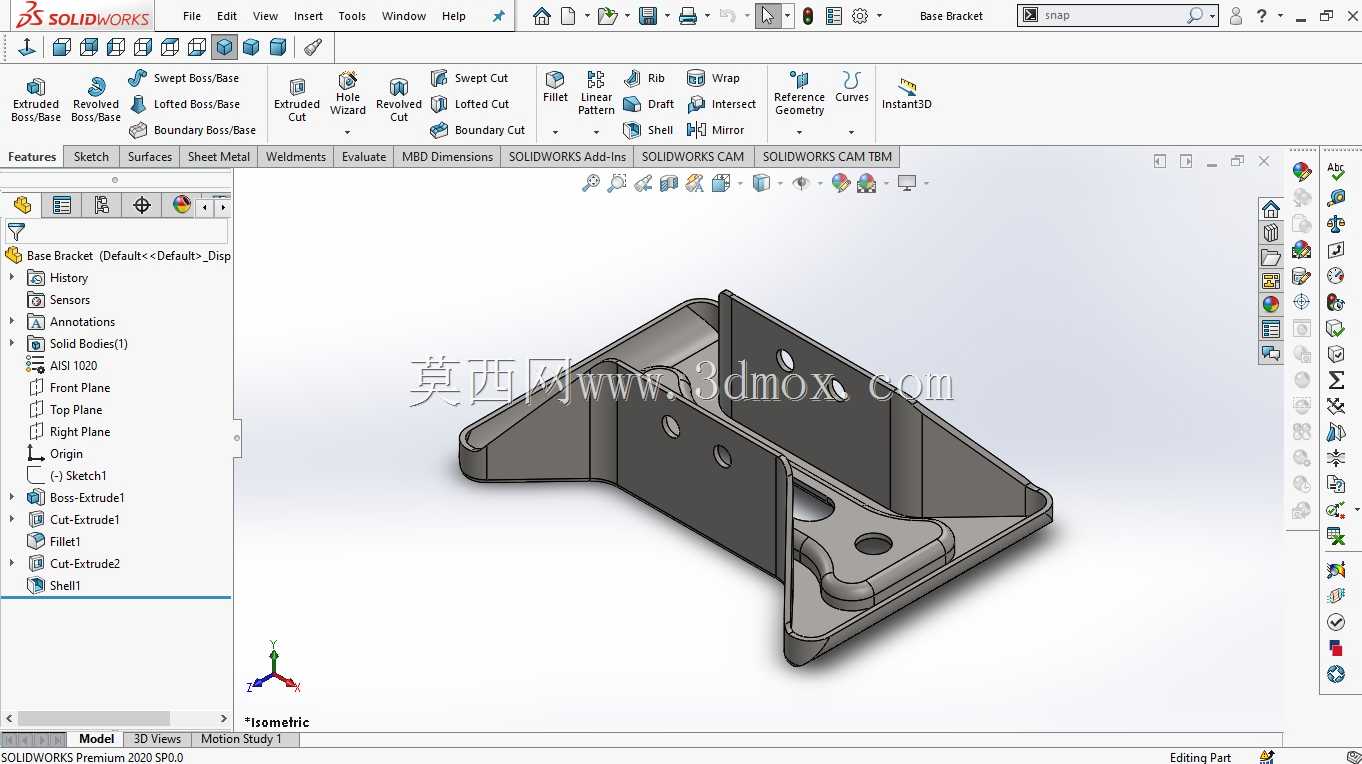

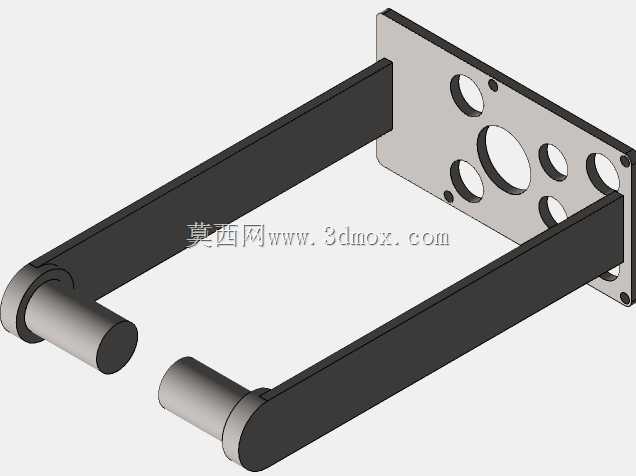

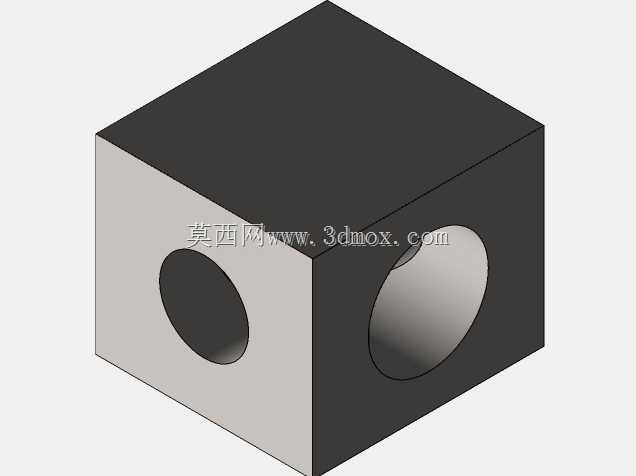

　　在乘用车售后维保、道路应急救援场景中，传统手动剪式千斤顶需要操作人员反复摇转摇杆完成顶升，不仅作业效率低，在狭窄 roadside 作业空间、低温环境下还容易出现操作费力、摇杆滑脱等安全隐患，这款电动驱动的剪式顶升结构，正是针对这类场景痛点做的结构优化设计。整套机构的核心承载框架采用剪式连杆铰接布局，上下两组对称布置的冲压钢板臂通过中间销轴形成菱形可变结构，相比单臂支撑结构，剪式布局在顶升过程中两侧受力均匀，不会出现单侧偏载导致的支撑面倾斜问题，底部支撑底座采用大尺寸圆角矩形钢板设计，接触面积比常规手动千斤顶底座大30%左右，在松软沥青路面、非硬化地面作业时能有效降低接地比压，避免底座下陷引发的车辆滑落风险。驱动端采用直流电机配合减速齿轮组的动力输入方案，电机输出轴通过联轴器连接横向布置的传动丝杆，丝杆转动时带动两侧铰接螺母同步相向移动，以此推动剪臂完成举升动作，相比液压驱动的车载千斤顶，这套纯机械传动结构不存在液压油泄漏、低温油液黏度上升导致顶升无力的问题，适配-30℃到60℃的户外作业环境，传动丝杆采用梯形螺纹设计，具备自锁特性，当电机停止供电时，螺纹副的摩擦力可以锁止当前举升高度，不会出现负载下滑的安全问题，不需要额外加装机械锁止机构，简化了整体结构复杂度。

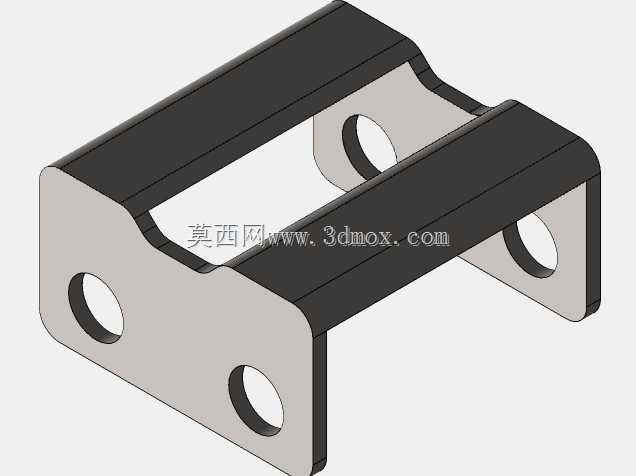

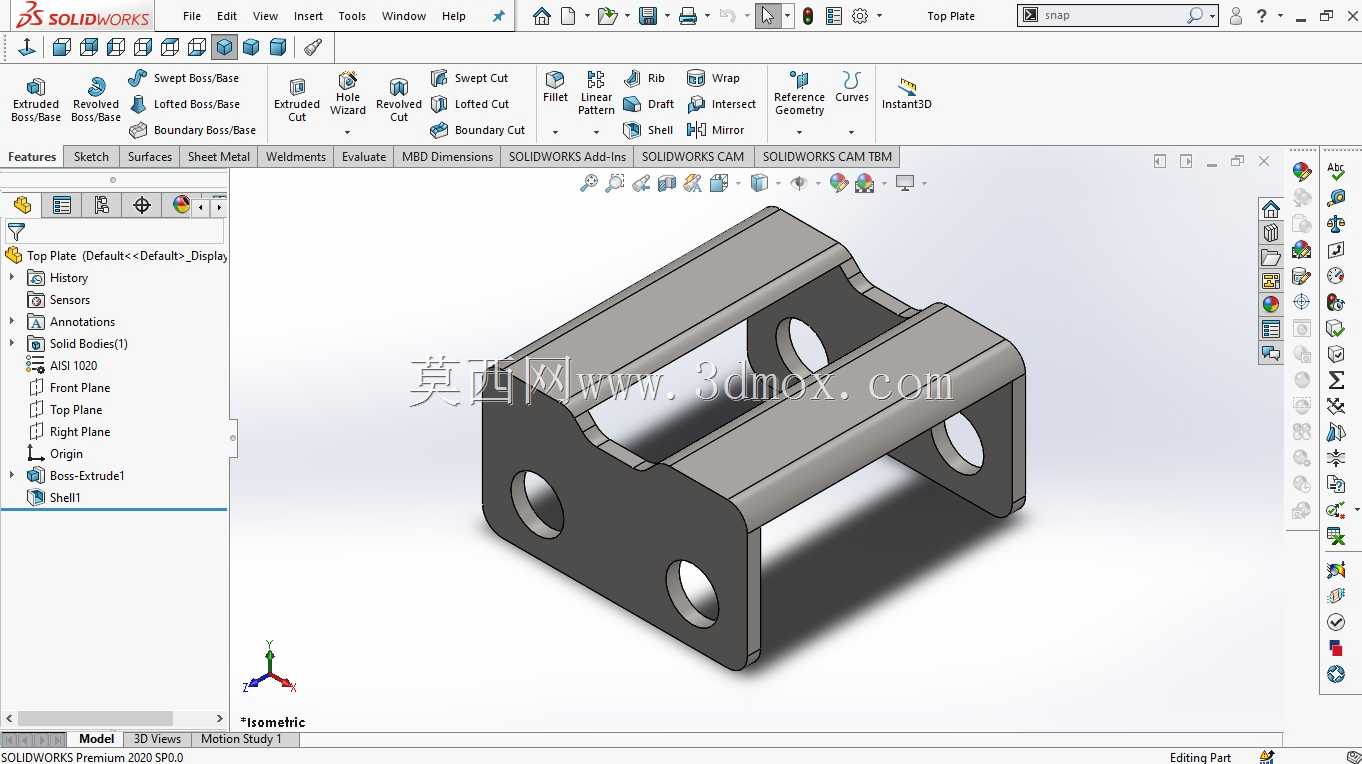

　　顶部的车辆支撑托块采用弧形凹槽设计，凹槽表面做了防滑滚花处理，托举车辆底盘指定支撑点时可以精准卡入底盘加强筋位置，避免顶升过程中托块滑移，托块与剪臂顶端采用铰接连接，在举升过程中可以随底盘角度轻微偏转，保证托块与底盘支撑面始终完全贴合，不会出现点接触导致的底盘变形。从安装边界来看，整套机构完全收拢状态下的整体高度控制在120mm以内，可以轻松放入绝大多数乘用车的后备箱备胎槽内，不会占用额外储物空间，收拢状态下的横向尺寸不超过350mm，举升行程覆盖120mm到450mm区间，能够满足绝大多数家用轿车、城市SUV的底盘离地间隙顶升需求，作业时不需要额外加装垫高块。

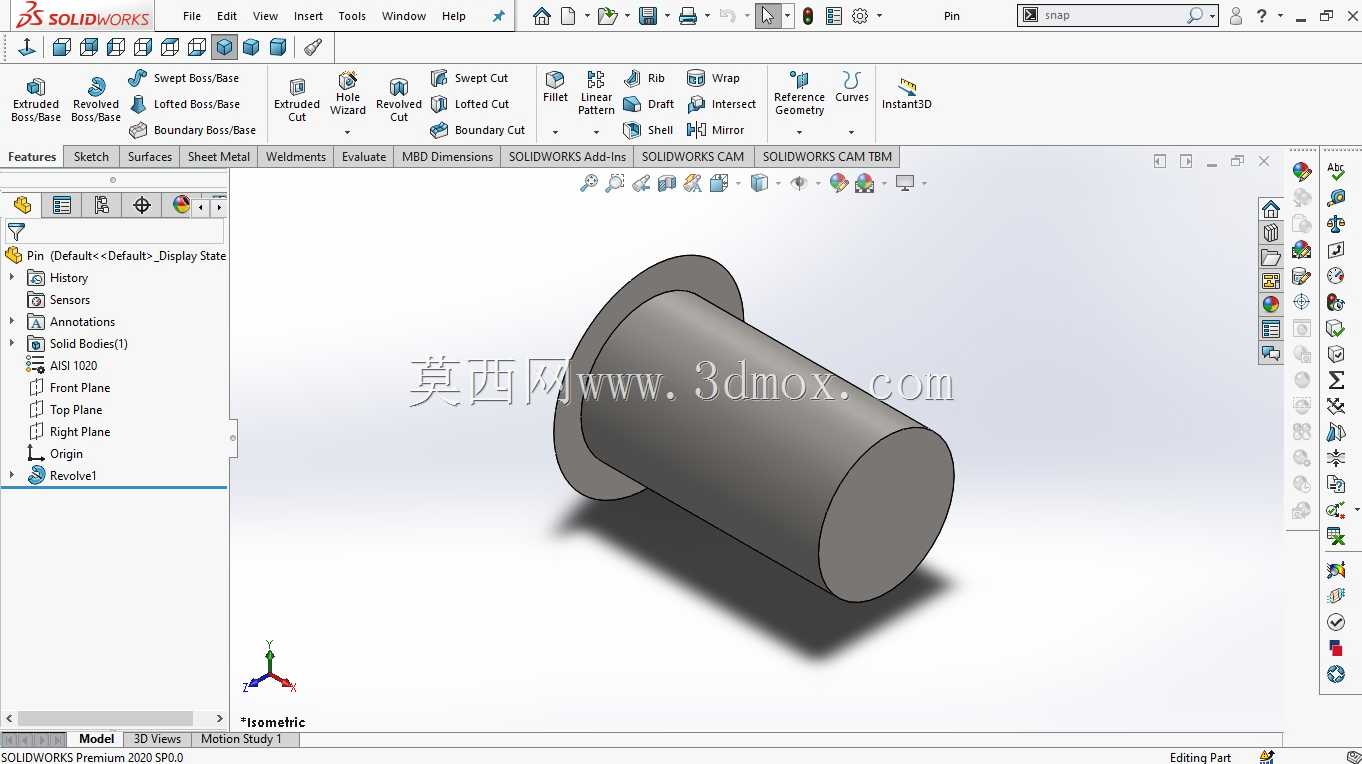

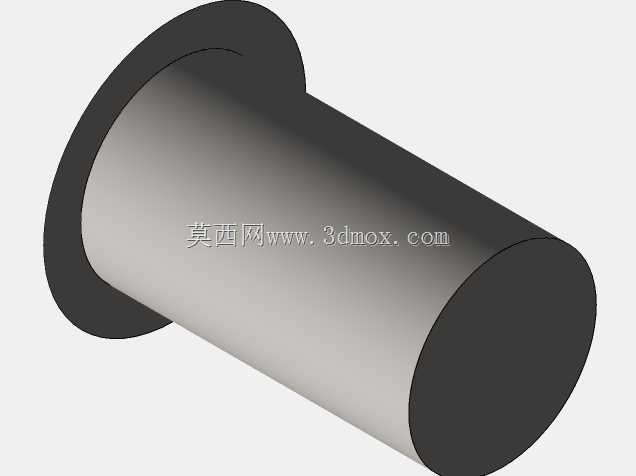

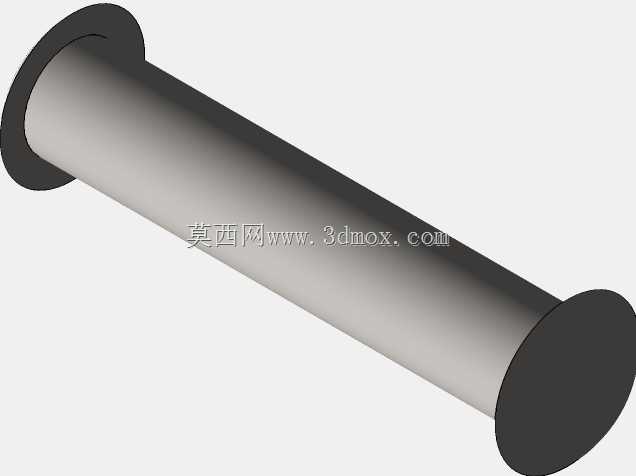

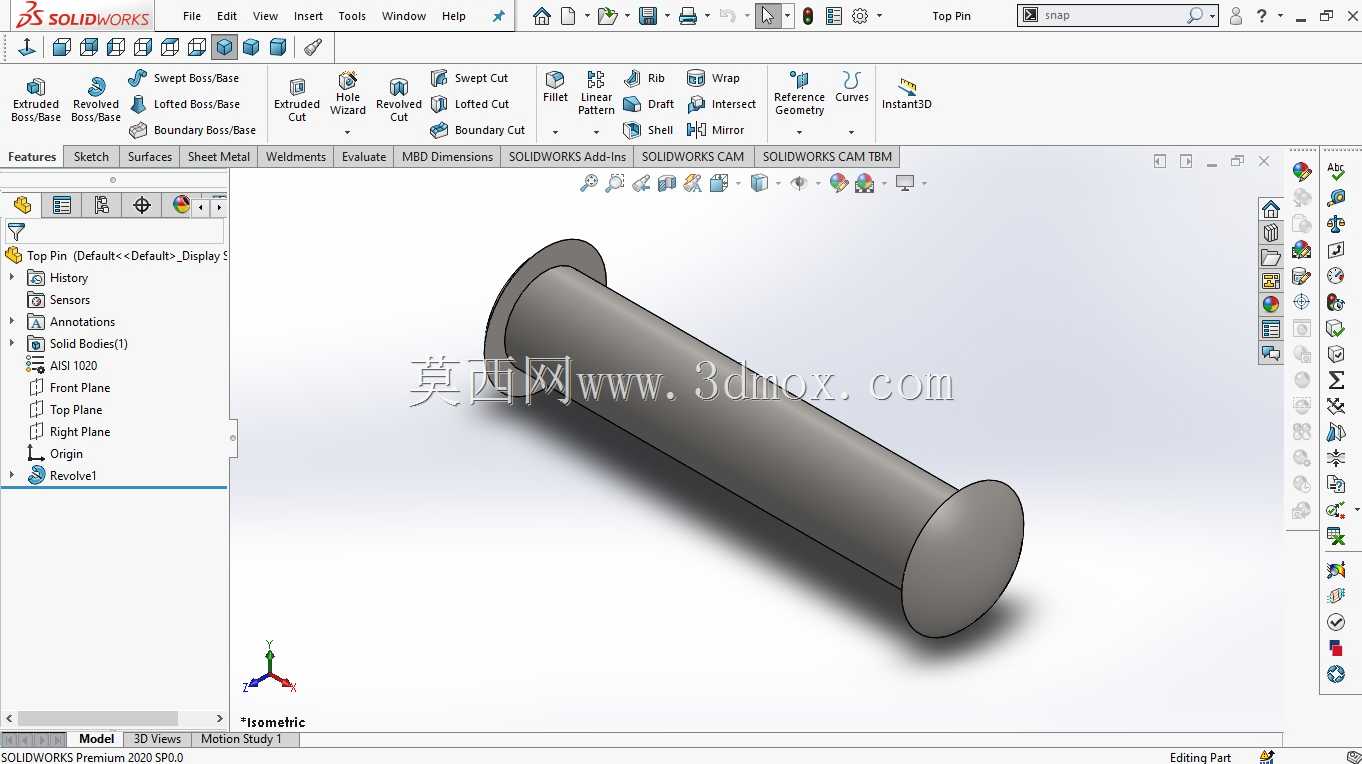

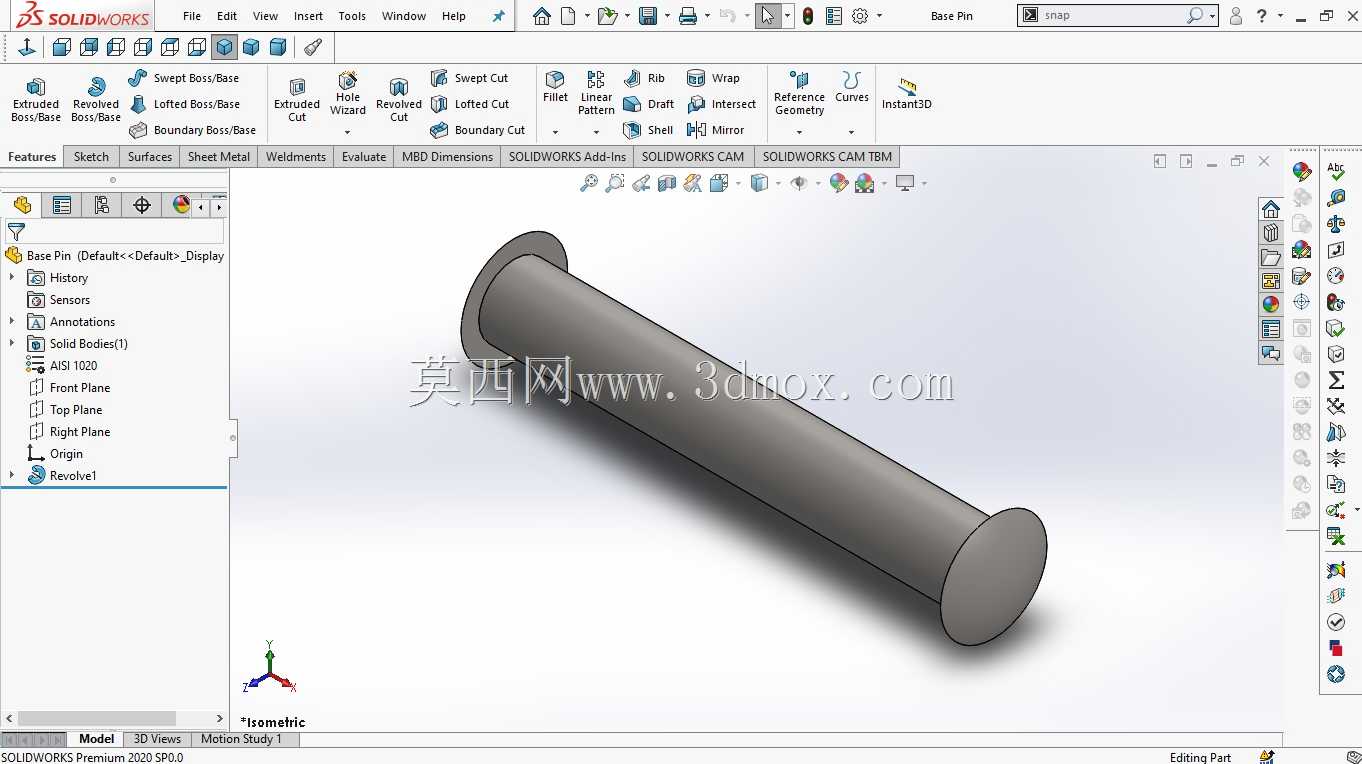

　　结构设计过程中，所有铰接销轴都做了渗碳淬火处理，表面硬度达到HRC45以上，避免反复举升负载后销轴出现磨损旷量，剪臂板材采用高强度低合金钢板冲压成型，板材厚度根据受力仿真结果做了差异化设计，靠近铰接点的受力集中区域板材厚度为5mm，非主要受力区域厚度为3mm，在保证额定2吨承载能力的前提下尽可能降低整体自重，整套机构不含电池的自重控制在7.5kg以内，单人即可轻松搬运转移。电路接口部分预留了点烟器插头与电瓶夹两种接线方式，既可以通过车辆12V点烟器接口取电，也可以在车辆电瓶亏电时直接夹在汽车电瓶接线柱上取电，电机控制回路内置过流保护模块，当顶升负载超过额定承载上限时会自动切断电源，避免电机堵转烧毁。

　　在实际维保作业中，这套结构不需要操作人员持续施力，只需要按下控制按钮即可完成自动顶升与下降，操作人员可以在顶升过程中同步检查车辆支撑状态，相比手动千斤顶作业效率提升60%以上，尤其适合女性驾驶员、非专业维保人员在道路应急换胎场景下使用，不需要掌握手动摇臂的操作技巧，也不会出现摇臂回弹伤人的问题。结构的铰接位置都预留了润滑脂注油孔，日常维护只需要定期注入润滑脂即可保证传动顺畅，不需要复杂的拆解保养，传动丝杆表面做了镀锌防锈处理，在潮湿多雨地区使用也不会出现锈迹卡滞的问题，底座边缘做了向上的翻边设计，既提升了底座的结构刚度，也能避免作业时底座边缘划伤地面或者操作人员手部。
