内燃机气缸活塞结构设计方案

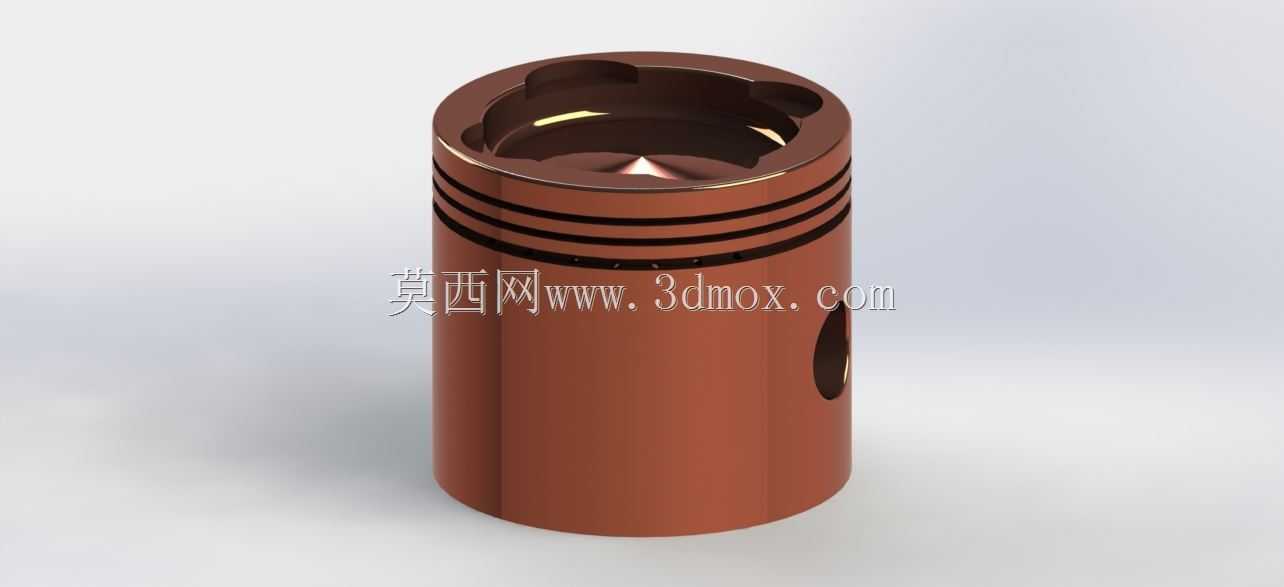

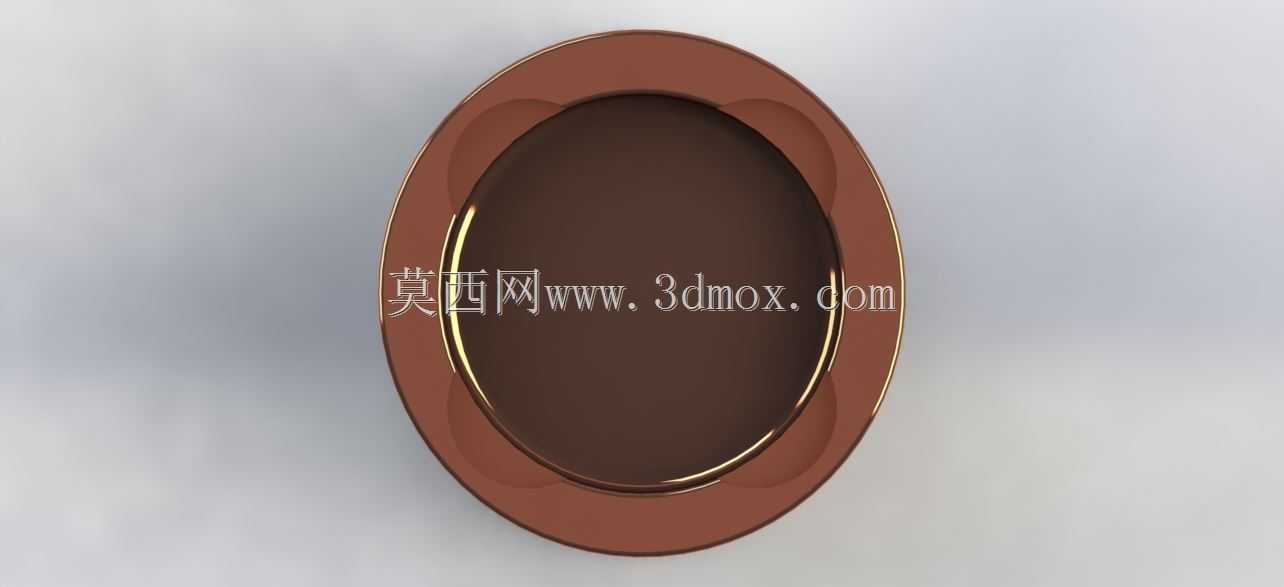

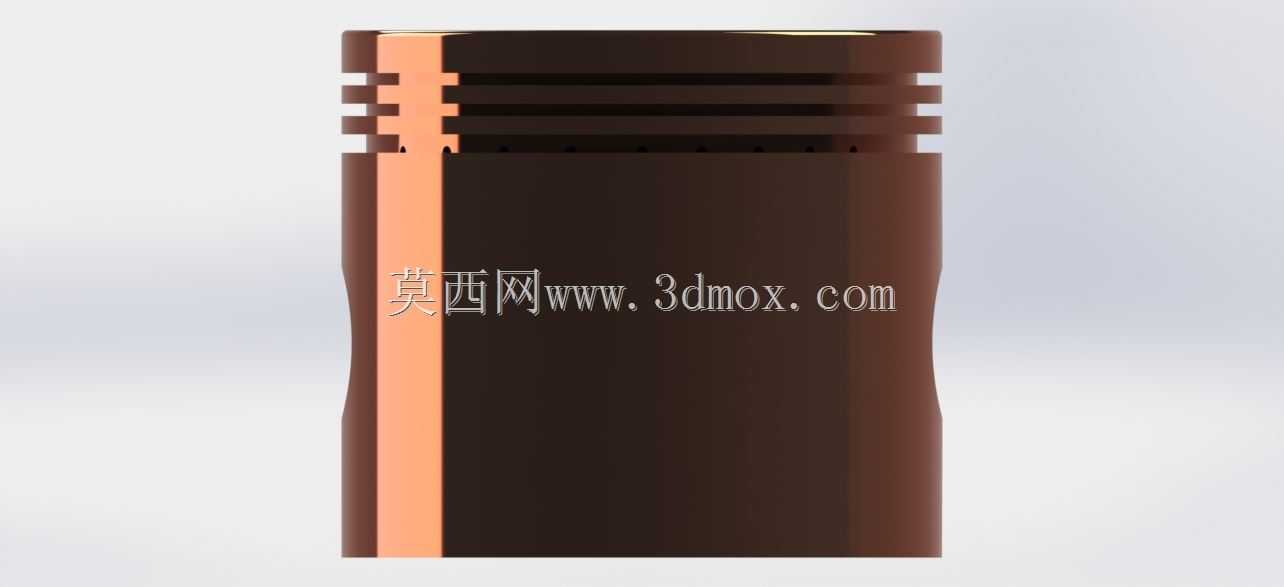

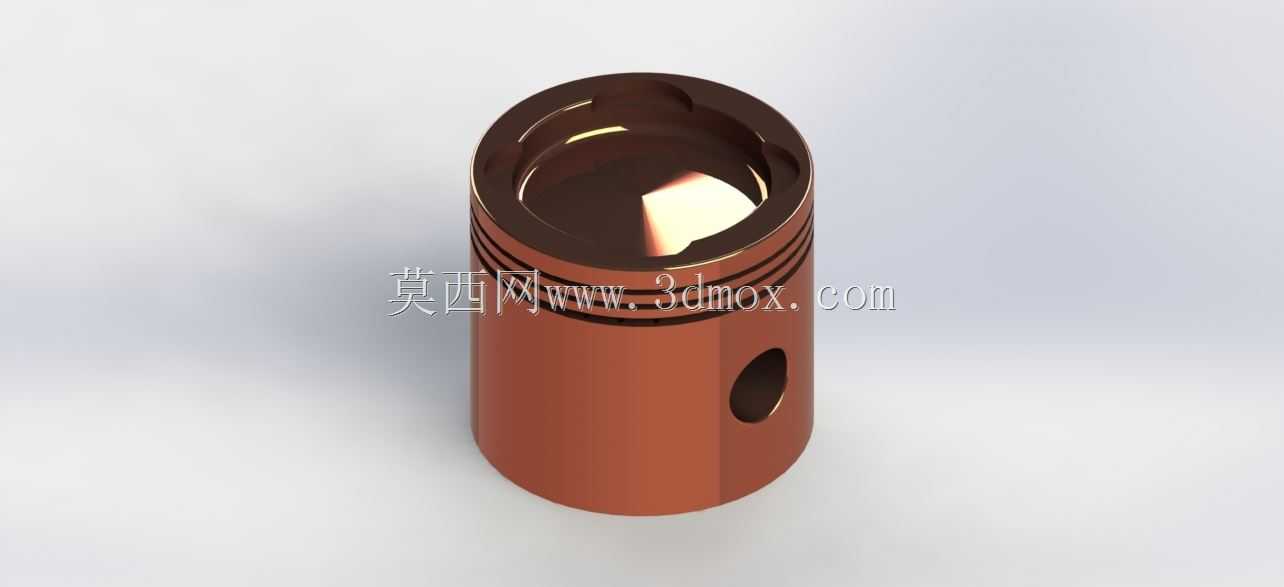

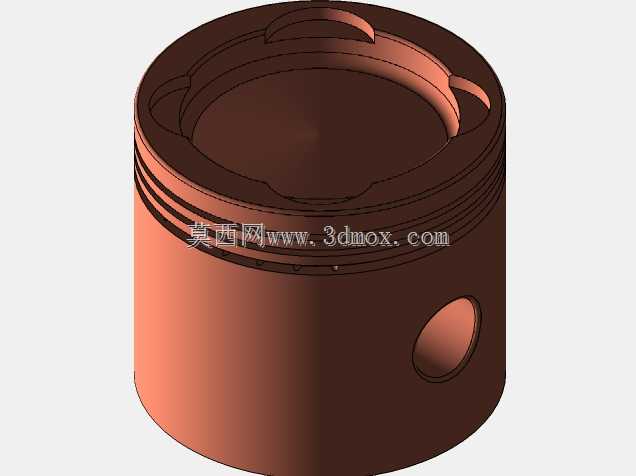

　　活塞头部预留了多道环槽安装位，从上至下分别适配气环与油环，气环负责密封燃烧室内的高压燃气，防止燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳，环槽的加工精度直接影响活塞环的密封表现，设计时预留了合适的侧隙与背隙，既保证活塞环能随温度变化自由胀缩，又不会出现间隙过大导致的密封失效。活塞裙部采用圆柱形设计，表面做了适配热膨胀的型线修正，因为活塞工作时头部温度远高于裙部，热膨胀量存在差异，型线修正可以保证活塞在工作温度下与气缸壁保持均匀的配合间隙，避免出现拉缸或者敲缸的异常工况。在往复式内燃机的核心做功单元里，活塞是直接承接燃烧压力、完成能量转换的关键运动部件，其结构设计的合理性直接决定了动力输出效率、运行可靠性与整机服役寿命。这款活塞的设计完全围绕往复运动的工况特性展开，头部采用凹顶燃烧室结构，可配合气缸盖形成特定形状的燃烧室空间，优化油气混合涡流形态，让燃油喷射后能与进气充分混合，提升燃烧充分性，同时凹坑的边缘做了圆滑过渡处理，避免应力集中在长期交变热负荷下出现开裂。

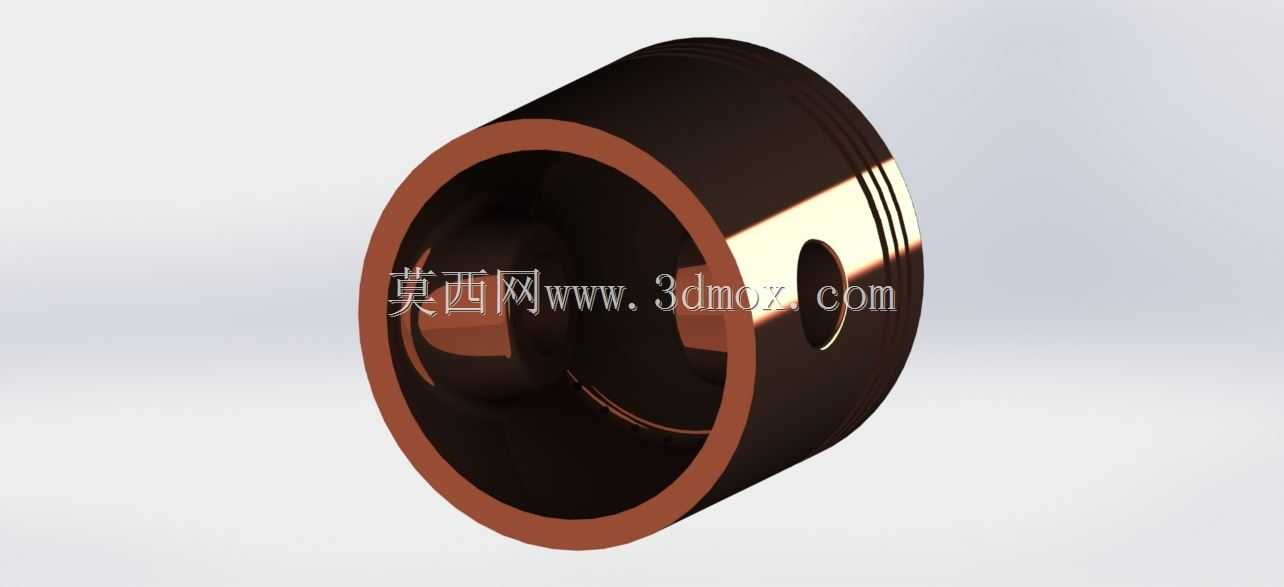

　　裙部开设的活塞销孔采用了高精度的同轴度设计，用于安装活塞销连接连杆，将活塞承受的燃烧压力传递给连杆，进而推动曲轴旋转输出动力，销孔位置做了偏置设计，可缓解活塞在上下止点换向时对气缸壁的敲击，降低运行噪音与冲击磨损。从安装边界来看，活塞的外径尺寸需与对应规格的气缸内径保持严格的配合公差，整体高度需匹配发动机的冲程设计，保证活塞运行到上止点时不会与气门发生碰撞，运行到下止点时不会脱离气缸套的导向范围。

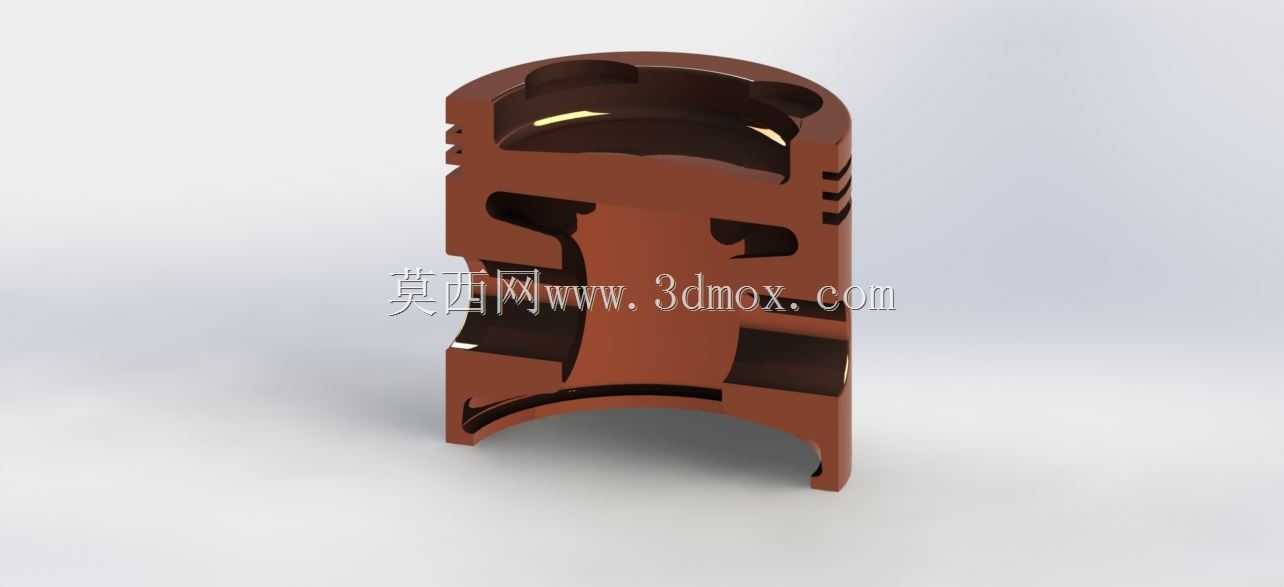

　　在实际应用场景中，这类活塞广泛适配小排量通用内燃机、摩托车发动机以及小型通用动力设备，在工作过程中需要长期承受高温高压燃气的冲击，同时以每秒十余米的速度在气缸内做高速往复运动，因此结构设计时充分考虑了轻量化与强度的平衡，在保证结构强度满足爆压工况要求的前提下，尽可能降低活塞整体质量，减小往复运动惯性力，降低曲轴连杆机构的负荷。活塞的壁厚设计采用了渐变式结构，头部壁厚相对较厚以承受燃烧压力，裙部壁厚适当减薄控制整体重量，同时壁厚的过渡区域都做了圆弧处理，避免应力集中。在散热设计上，活塞头部的热量可通过活塞环传递到气缸壁，再经由冷却系统带走，避免活塞顶部温度过高导致材料强度下降或者出现热变形。

　　设计过程中还充分考虑了不同工况下的适配性，活塞销孔的尺寸可匹配标准规格的活塞销，环槽尺寸适配通用规格的活塞环，可直接替换同规格机型的原有活塞部件，降低维修替换的适配成本。对于三维建模从业者而言，这款活塞的建模过程需要重点关注各特征的同轴度要求，环槽的尺寸精度、销孔的位置精度以及裙部型线的平滑度，这些细节直接影响后续模型用于工程分析或者生产加工时的准确性，尤其是燃烧室凹坑的曲面造型，需要严格匹配燃烧室的设计参数，才能保证仿真分析时的燃烧模拟结果与实际工况一致。在结构验证环节，需要重点校核活塞在最高爆压下的结构强度，以及热负荷下的变形量，确保各配合间隙在工作温度下处于合理范围，同时还要校核活塞的往复运动惯性力，保证曲轴动平衡设计能匹配活塞的重量参数。
