医用手动注射器透明结构三维建模

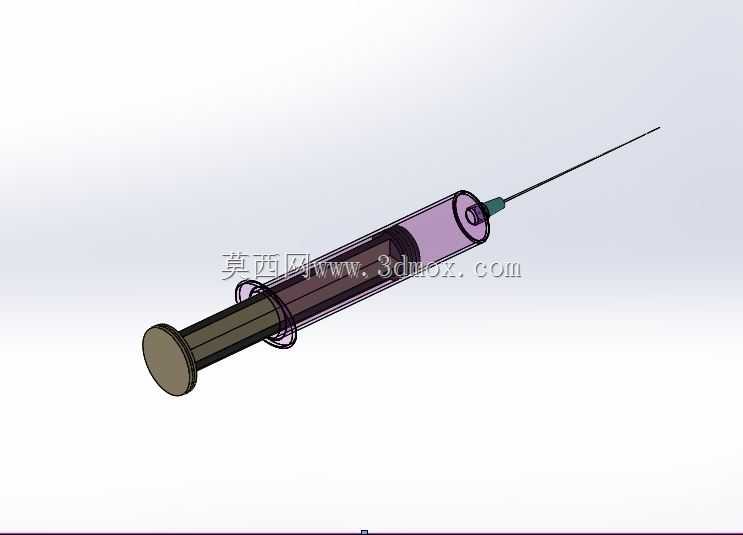

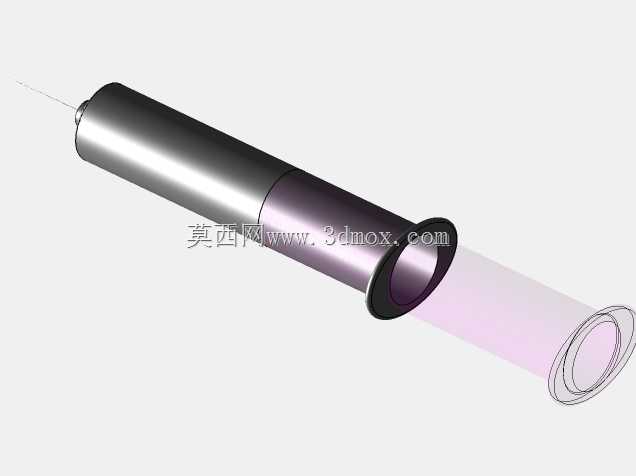

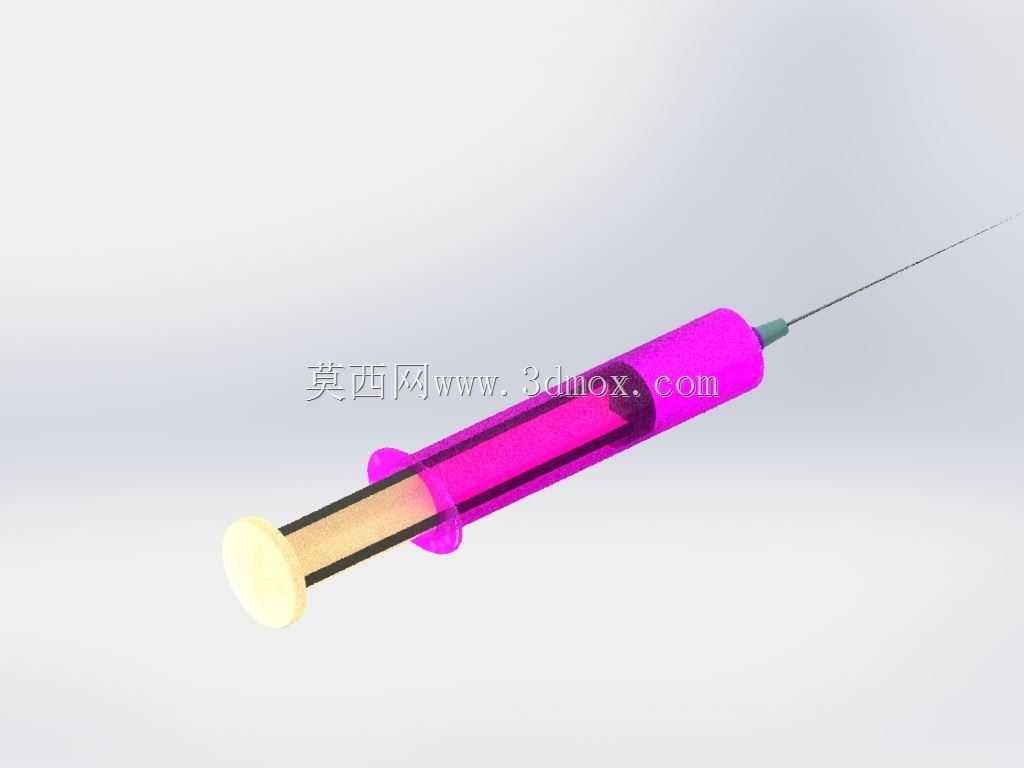

　　这款手动注射器的三维结构设计，核心围绕医用流体输送的实际工况展开，首先要明确的是，它本质是一款结构极简的往复式柱塞泵，所有结构设计都服务于精准抽吸、定量推送流体的核心功能，在临床注射、实验室试剂移取、小剂量流体精准加注场景中，这类结构的应用覆盖度极高。从结构组成来看，整个模型还原了筒体、柱塞组件、针头连接座、密封结构四个核心部分，筒体采用薄壁圆柱管结构，内壁的圆柱度公差需要控制在IT6级以内，才能保证柱塞往复运动时的密封性能，同时避免卡滞或者漏液问题，建模时特意做了半透明的筒体效果，就是为了直观展示内部柱塞的装配位置，以及推进时的行程边界。

　　柱塞组件分为柱塞杆、活塞头、按压端三个部分，活塞头的外径与筒体内壁采用小间隙配合，配合面的粗糙度要求达到Ra0.8以下，实际生产中这个位置会加装橡胶密封塞，建模时预留了密封件的安装槽位，避免后期装配干涉。针头连接座采用标准鲁尔接头结构，这是医疗器具的通用接口标准，锥度为6%，可以适配通用规格的注射针头，连接座与筒体端部采用过盈配合装配，建模时还原了连接座的定位台阶，保证装配后同轴度误差不超过0.1mm，避免针头安装后出现偏斜。

　　从设计思路上，首先要确定的是公称容量对应的筒体尺寸，常规临床使用的5ml规格注射器，筒体内径为12.5mm，柱塞有效行程为42mm，这些尺寸边界直接决定了整个模型的外形轮廓，筒体壁厚控制在1mm，既可以保证PP材质注塑后的结构强度，也能控制整体重量，按压端的圆盘直径设计为12mm，符合人体工程学要求，推送时手指受力面积足够，不会产生明显的压痕。在实际应用场景中，这类结构除了医用注射场景，还常被改造用于工业点胶、实验室小剂量试剂抽取、3D打印耗材补料等场景，所以建模时没有添加多余的防滑纹、刻度标识等外观细节，保留了核心结构的通用性，方便不同行业的设计人员在此基础上做二次修改，比如调整筒体长度改变容量、更换针头连接座适配不同规格的管路、在柱塞杆上加装定位卡扣实现定量推送。

　　需要注意的是，柱塞的行程限位是设计中容易忽略的点，筒体尾端做了内翻边结构，柱塞杆上对应位置做了限位凸台，当柱塞拉到最大行程位置时，凸台会与尾端翻边卡合，避免柱塞被整体拉出筒体造成漏液，这个结构在建模时做了0.2mm的间隙预留，保证推拉过程中不会出现卡顿。整个模型的装配关系完全按照实际生产的装配顺序设置，从针头连接座压装到筒体前端，再装入活塞头与柱塞杆组件，最后做尾端翻边限位，所有配合面的公差都在建模时做了预留，不管是做结构验证、运动仿真，还是导出工程图做生产参考，都可以直接使用。另外，半透明的筒体设计也方便在做运动仿真时，直观观察活塞在筒体内的位置变化，验证不同行程下的流体容积变化，对于教学演示、结构原理展示场景也非常适用。在安装边界上，整个模型的最大外轮廓为筒体直径14.5mm，总长度（不含针头）为85mm，针头伸出长度为35mm，整体占用空间很小，不需要额外的安装固定结构，手持即可操作，如果要适配自动化点胶设备，只需要在筒体尾部加装固定夹具，在柱塞按压端连接直线驱动机构即可，模型上预留的夹持位直径统一，方便适配通用的夹具规格。
