小型单缸二冲程内燃机结构展示模型

　　在小型动力设备的选型与结构设计场景中，二冲程动力单元始终占据着轻量化动力输出的核心生态位，这类动力装置的结构逻辑与四冲程机型存在本质差异，曲轴每旋转一周即可完成进气、压缩、做功、排气的完整循环，省去了复杂的配气机构布局，整体轴向尺寸更短，运动部件数量更少，在同等排量下能够输出更高的功率密度，非常适配对安装空间、整机重量有严格限制的便携动力场景。从实际应用场景来看，这类小排量二冲程动力单元广泛搭载于手持园林工具、小型航模、便携发电机组、迷你摩托、植保喷雾设备上，这类场景普遍要求动力单元能够在倾斜甚至倒置的工况下稳定运行，二冲程结构的润滑方式依靠混合在燃油中的润滑油实现运动副润滑，不存在湿式油底壳的机油液面限制，能够适应多姿态作业的使用需求，这也是其在小型便携动力领域长期无法被完全替代的核心原因。

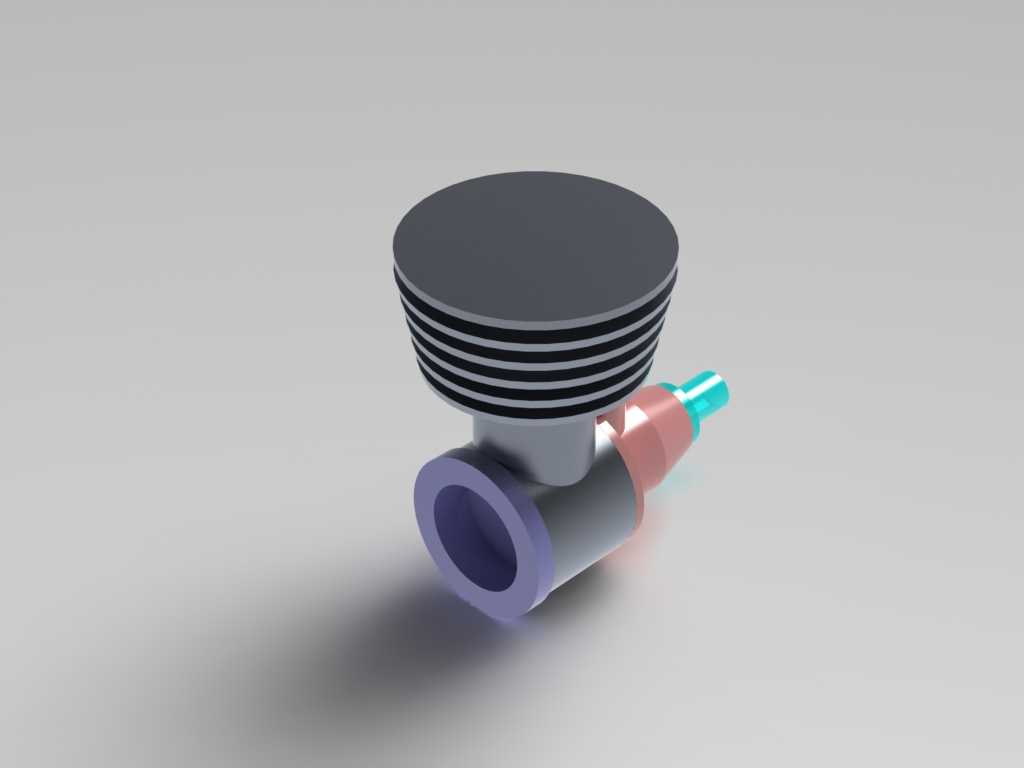

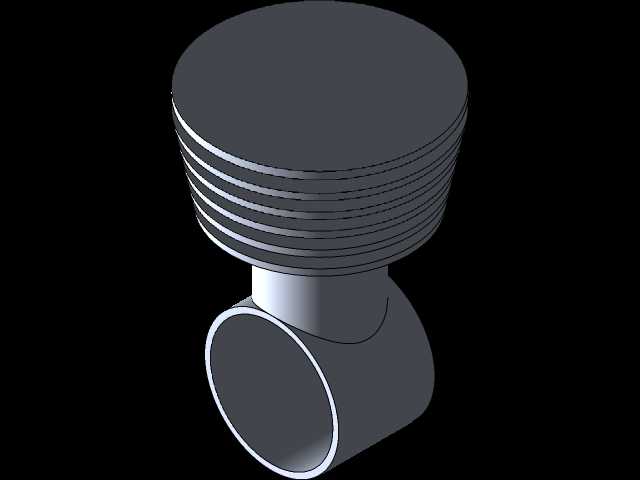

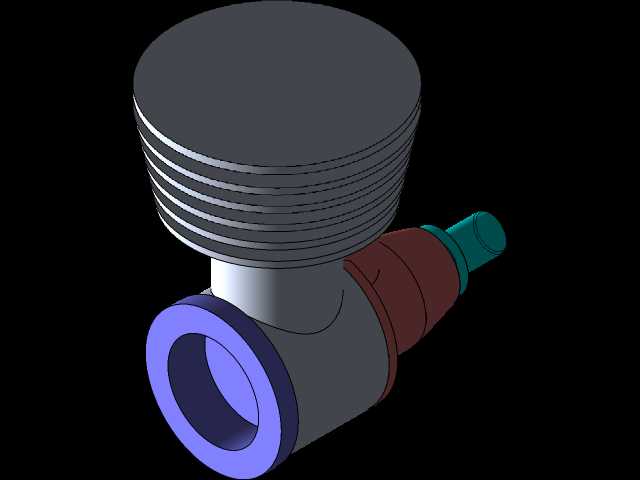

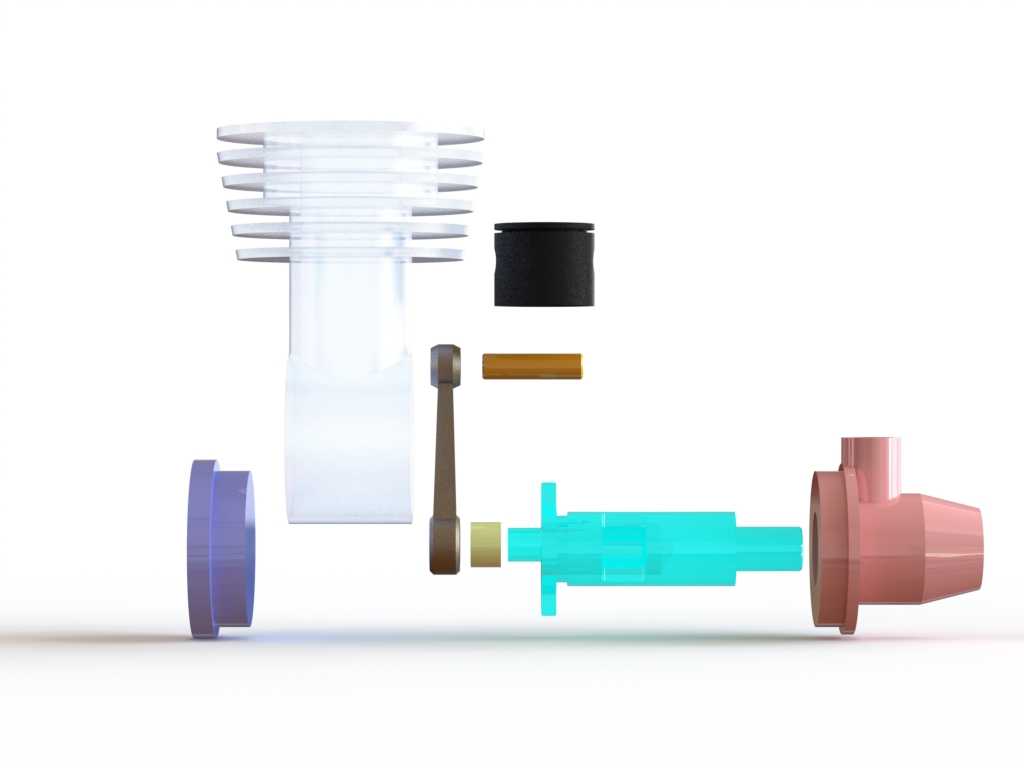

　　从结构设计的角度拆解该模型的组成，上部为带散热鳍片的气缸组件，鳍片的排布密度、高度、间距经过热负荷计算匹配，小排量机型依靠风冷即可满足持续运转的散热需求，鳍片沿气缸周向均匀分布，能够在整机运转时借助迎面气流带走燃烧室周边的热量，避免缸体温度过高导致的热变形、润滑失效等问题。气缸下部连接曲轴箱腔体，曲轴箱同时承担进气预压缩的功能，二冲程机型的进气过程依靠活塞下行时曲轴箱内形成的负压吸入新鲜混合气，活塞上行时对曲轴箱内的混合气进行预压缩，当活塞下行打开气缸壁上的扫气口时，预压缩的混合气进入气缸完成扫气过程，这种结构设计省去了独立的进气门、排气门、凸轮轴、正时链条等配气部件，大幅降低了整机的零件数量与装配复杂度，也减少了故障发生的概率。

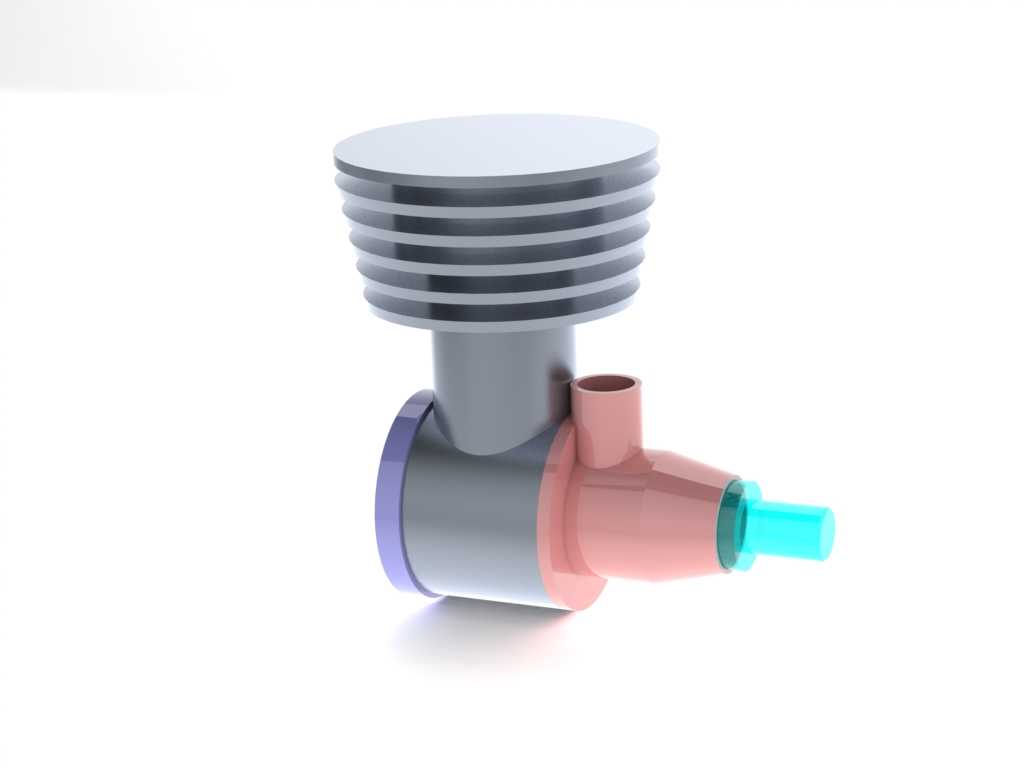

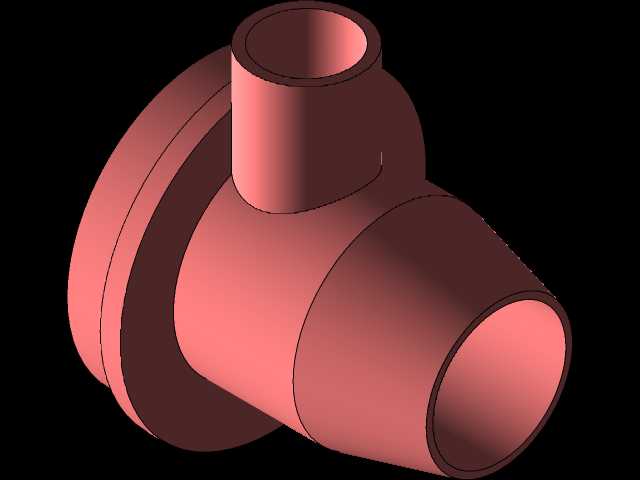

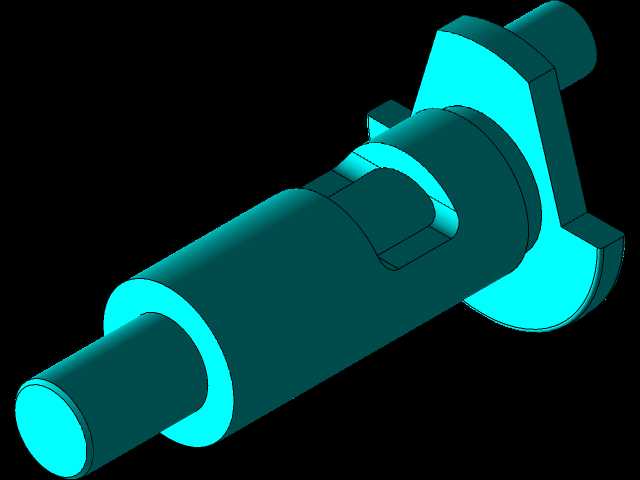

　　侧部突出的结构为排气接口，接口采用锥面过渡设计，能够降低排气阻力，引导燃烧后的废气快速排出气缸，排气口的位置高度直接决定了发动机的配气相位，设计时需要结合目标功率曲线、扭矩输出区间调整排气口的开启高度与开口面积，平衡扫气效率与做功行程的有效长度，避免新鲜混合气随废气一同排出导致的油耗升高、动力下降问题。输出端的轴类结构为动力输出接口，接口尺寸匹配通用的小型动力连接标准，能够直接对接离合器、螺旋桨、传动齿轮等负载部件，安装边界上，整机的安装固定点分布在曲轴箱下部，安装孔位的间距、孔径符合小型通用动力的通用安装规范，不需要额外制作转接支架即可完成在适配设备上的固定安装。

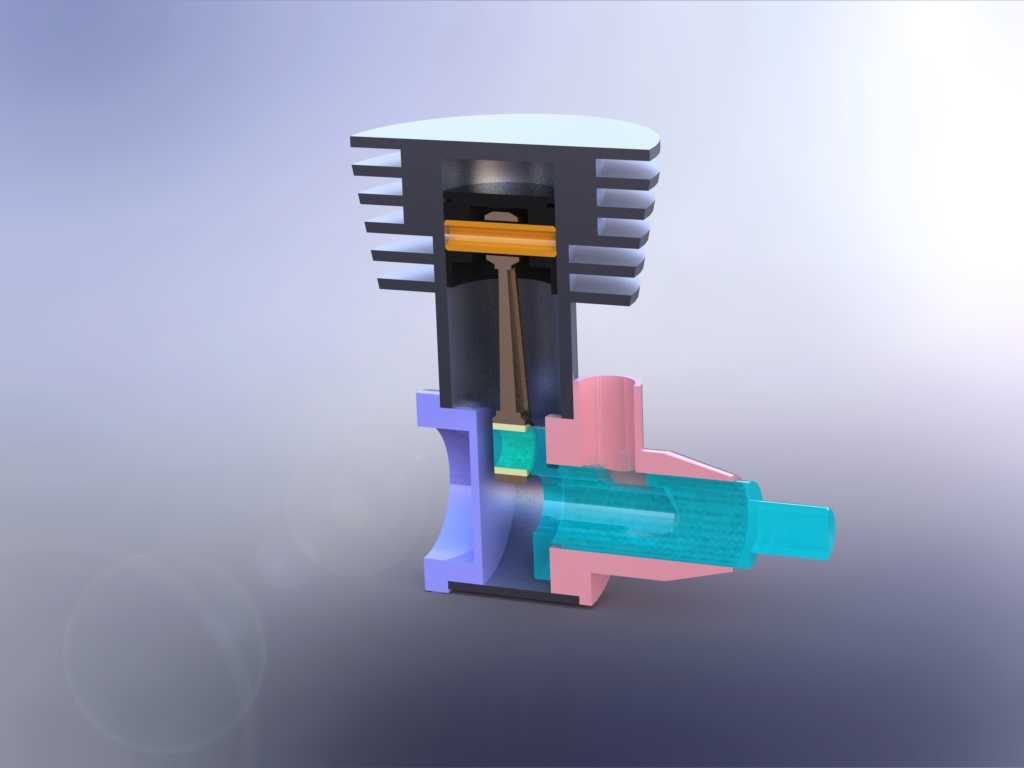

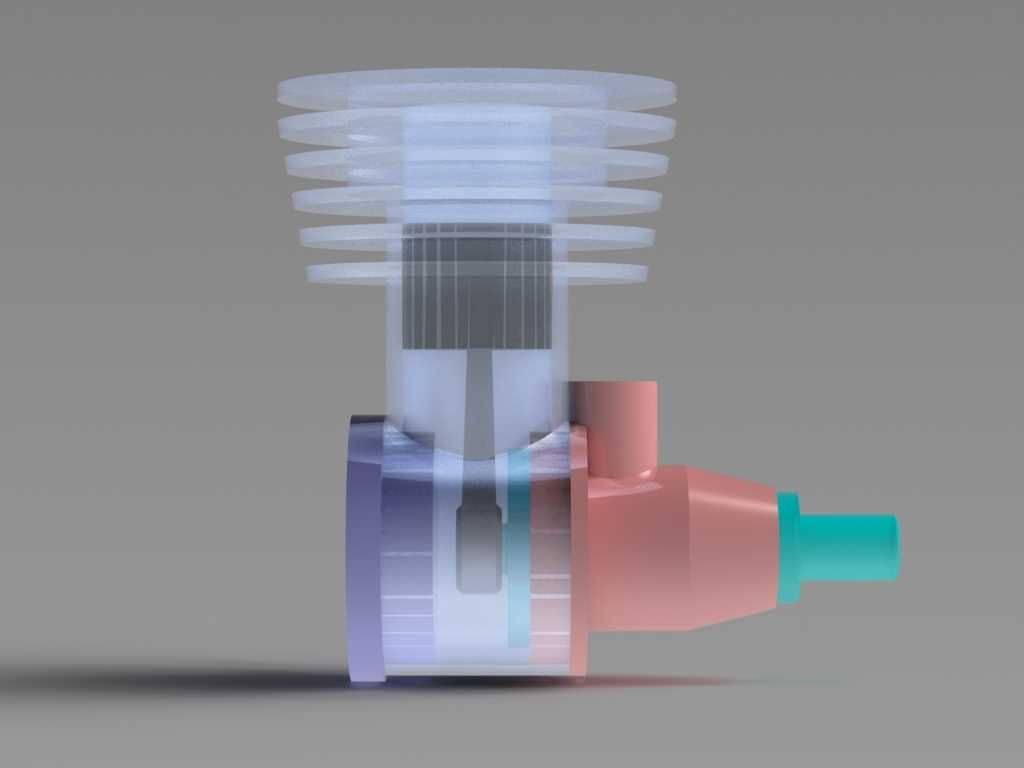

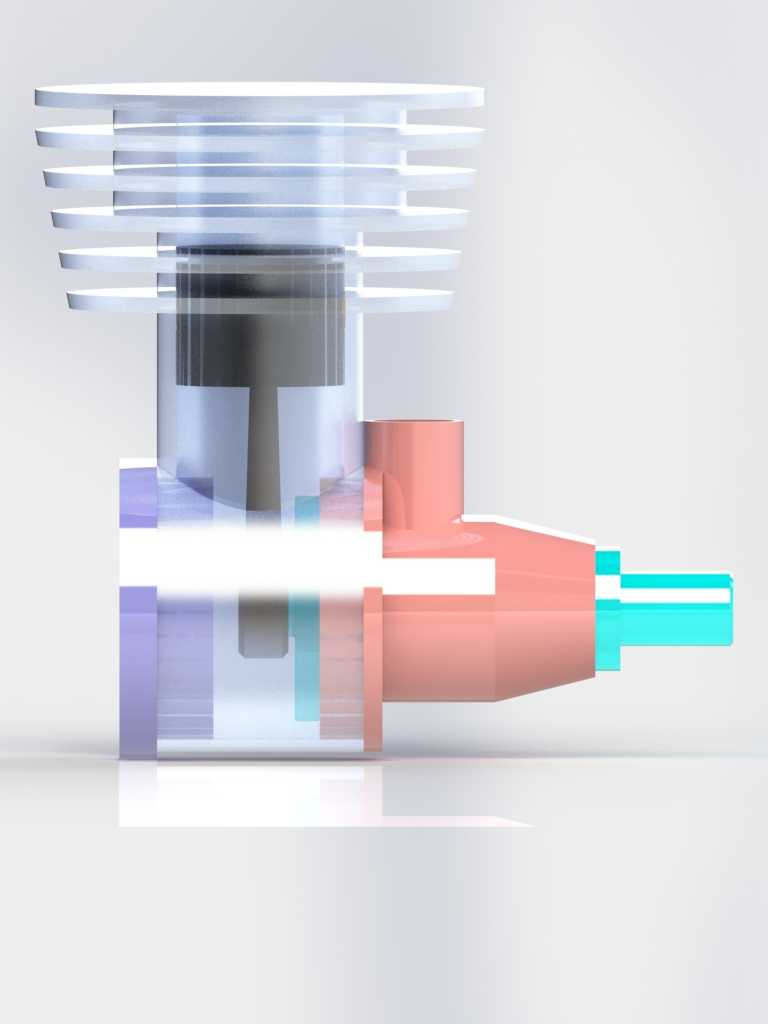

　　从建模的细节处理来看，模型采用半透明展示方式区分不同功能的结构区域，气缸部分的透明处理能够直观展示活塞在气缸内的运动行程，清晰呈现扫气口、排气口的相对位置关系，曲轴箱部分的色彩区分能够展示曲轴连杆机构的运动空间，帮助结构设计人员快速理解二冲程发动机的工作逻辑，在进行小型动力设备的整体布局设计时，能够准确预留动力单元的安装空间、散热空间、排气通道走向，避免出现结构干涉、散热不足、排气不畅等设计问题。这类结构模型在教学场景、产品前期方案论证阶段也有很高的参考价值，能够让设计人员快速掌握二冲程动力的结构特点，在进行动力选型时准确判断该类动力是否适配目标设备的使用工况，比如在高转速、短时间持续工作的便携设备场景下，二冲程动力的重量优势、功率密度优势能够得到充分发挥，而在长时间持续运转、对油耗与排放要求较高的场景下，则需要结合实际需求评估是否选用该类动力结构。
