剖分式连杆用配套连接上盖结构

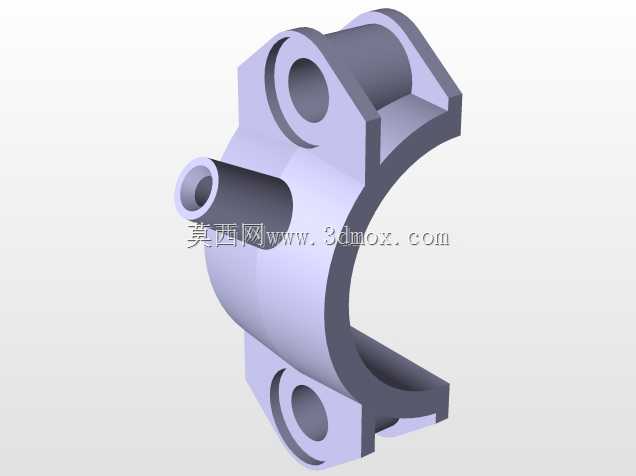

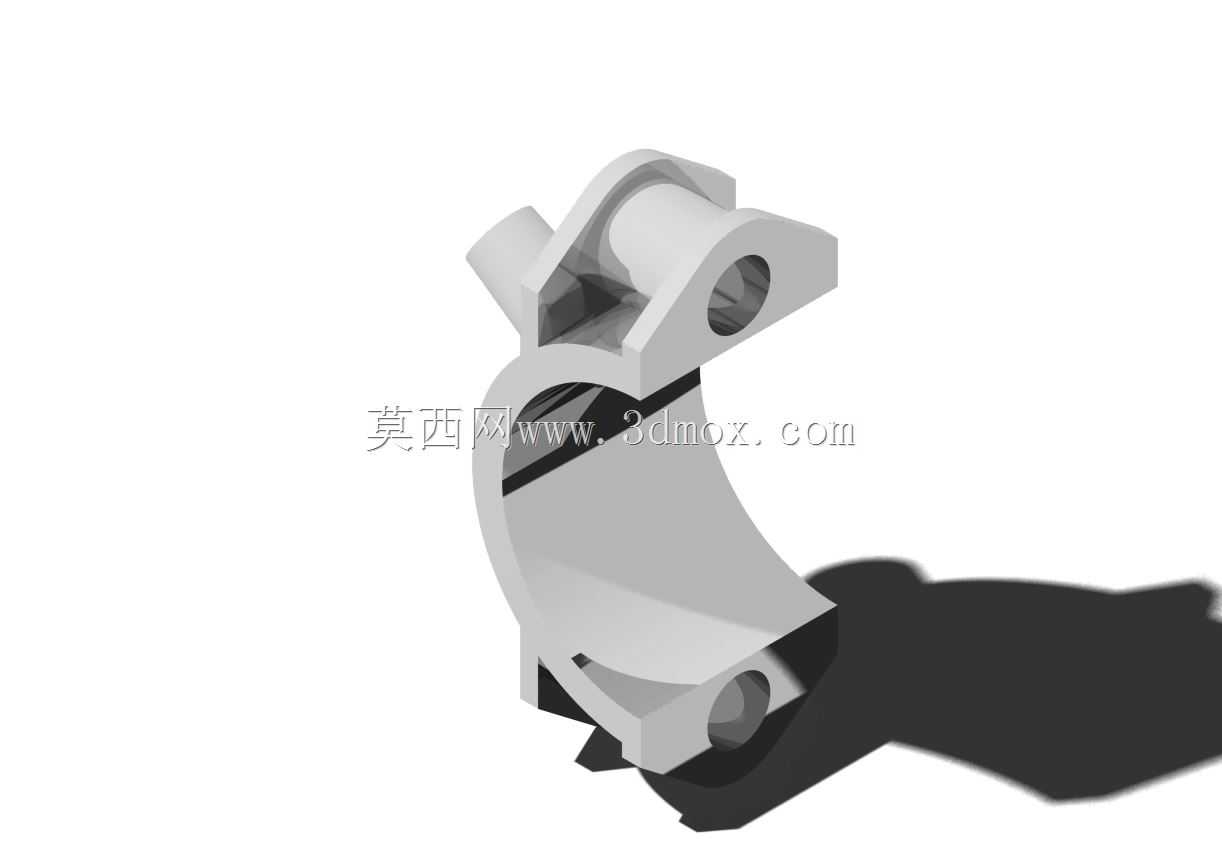

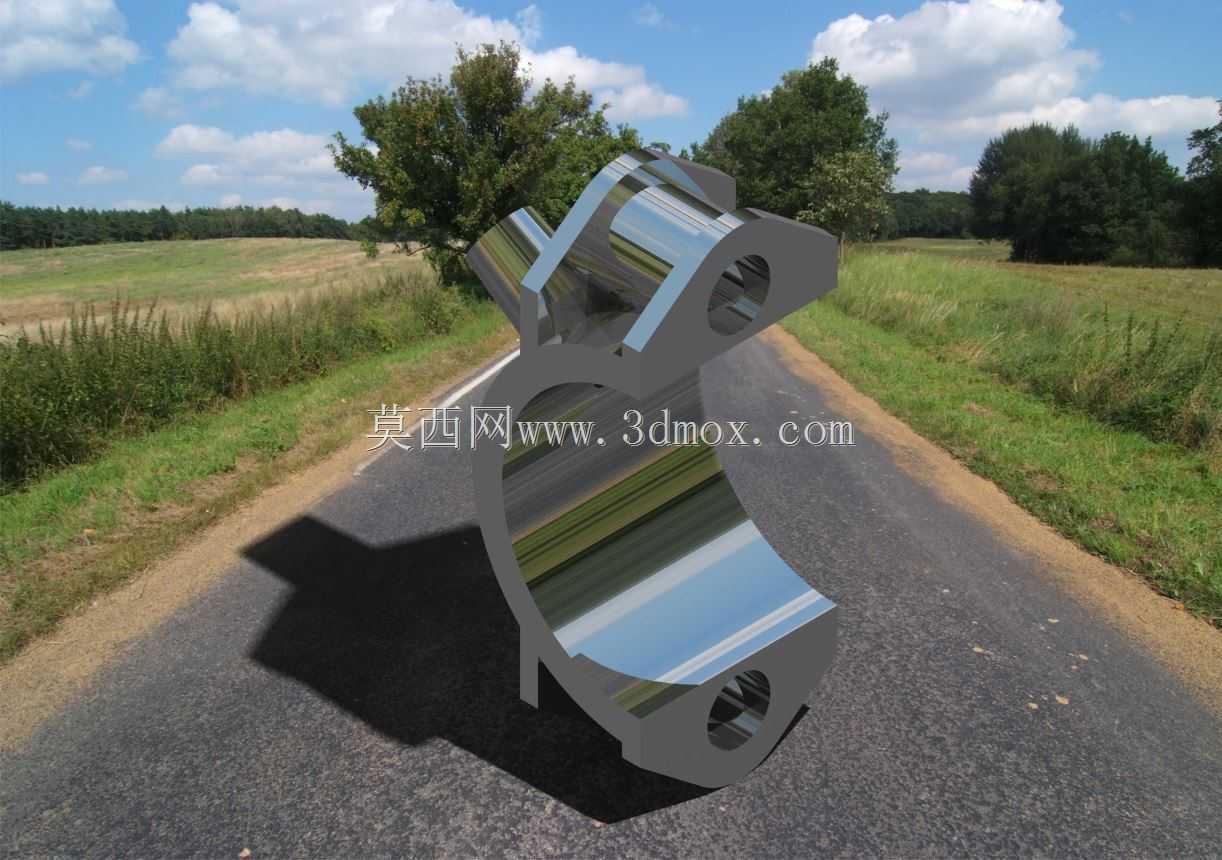

这款连杆盖主要配套剖分式连杆结构使用，在阀类传动机构、内燃机曲柄连杆组、往复式泵阀传动端都有广泛应用场景，核心作用是与连杆杆身的下半圆弧座配合，箍紧曲柄销或者阀杆传动销轴，形成完整的回转副承载结构，传递往复运动与回转运动之间的作用力。从结构设计来看，整体采用半圆弧拱形主体结构，圆弧内表面是核心配合面，加工精度直接决定回转副的配合间隙，设计时需要根据配套销轴的直径确定内圆弧的公称尺寸，同时预留合适的轴承衬片安装厚度，通常内圆弧面会预留0.2-0.5mm的衬片压装余量，避免衬片压装后出现内孔尺寸超差、抱轴或者间隙过大引发冲击的问题。两端的凸台结构是螺栓连接位，每个凸台都设计了同轴的螺栓过孔，孔位的位置度公差需要严格控制，要和连杆杆身对应的螺栓孔完全同轴，否则装配时会出现螺栓别劲、连杆盖贴合面错位的问题，直接影响连接刚性。凸台的厚度需要根据螺栓的预紧力、工作时的最大爆发载荷做强度校核，通常会在凸台和圆弧主体的衔接位置做圆角过渡，避免应力集中引发的疲劳断裂，毕竟连杆组件工作时承受的是交变载荷，应力集中位置很容易在长期循环载荷下出现裂纹。

从安装边界来看，这款连杆盖的外轮廓尺寸需要匹配安装空间的避让要求，拱形顶部的厚度既要满足强度要求，也不能过大，避免运动过程中和周边的机壳、曲柄平衡块、阀腔内壁发生运动干涉，设计时通常会做运动仿真校核，确认全行程范围内连杆盖外轮廓和周边部件的最小安全间隙不小于2mm，防止高温工况下部件热膨胀引发刮碰。两端螺栓孔的中心距是核心安装尺寸，需要和连杆杆身的孔中心距保持一致，公差通常控制在±0.02mm以内，螺栓孔的直径要比配套螺栓大0.5-1mm，给装配时的微调留出余量，但间隙不能过大，否则会降低连接的定位精度，导致连杆盖和杆身错边。圆弧的两个端面是贴合面，和连杆杆身的对应端面需要保证平面度要求，装配后贴合面的间隙不能超过0.03mm，避免工作时出现连接松动、衬片错位的问题。

实际应用中，这类连杆盖的材质通常选用中碳钢或者球墨铸铁，根据载荷等级不同，中碳钢材质会做调质处理，提升整体的强度和抗疲劳性能，球墨铸铁材质则适合载荷相对平稳的阀类传动场景，具备更好的减震性能。设计时还需要考虑润滑通道的布置，如果是高速运转的工况，需要在连杆盖的合适位置设计润滑油孔，和曲轴或者销轴内部的油道连通，让压力润滑油能够进入回转副配合面，形成稳定的油膜，降低磨损。如果是低速重载的阀类连杆场景，润滑要求相对较低，可以预留润滑脂注油口，定期补注润滑脂即可。另外，连杆盖的侧面通常会设计定位止口或者定位销孔，和连杆杆身配合实现精准定位，避免装配时出现周向错位，保证内圆弧的圆度符合要求，不会因为错位导致内孔出现台阶，加剧销轴和衬片的磨损。在做三维建模时，需要重点关注各个配合面的形位公差标注，尤其是内圆弧面的圆柱度、贴合面的平面度、螺栓孔的位置度，这些参数直接决定了零件加工后的装配性能和使用寿命，建模过程中还要对各个受力位置做有限元校核，确认最大应力位置的安全系数满足工况要求，避免出现强度不足导致的失效问题。
