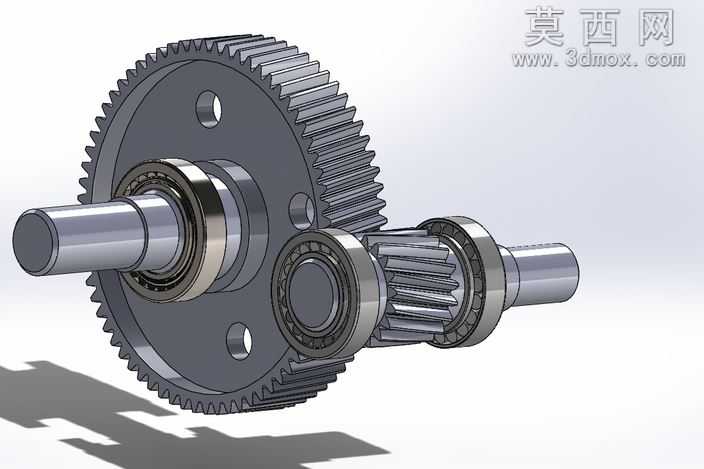

本齿轮组件采用三维参数化建模方式完成整体结构搭建,建模过程中严格遵循机械传动设计规范,对各零件的尺寸公差、装配配合关系进行了精准定义,确保组件可实现预期的动力传递功能。建模阶段首先完成两根平行布置的传动轴的结构绘制,根据传动比要求匹配对应齿数的大直径从动圆柱齿轮与小直径主动圆柱齿轮,齿轮齿形采用标准渐开线轮廓生成,保证轮齿啮合过程中传动平稳、冲击载荷小。每根传动轴与对应齿轮的安装位置均配置了适配规格的滚动轴承,轴承内圈与轴颈、外圈与安装基座的配合公差按照基孔制、基轴制配合标准设定,既保证轴系运转时的回转精度,又能有效降低转动过程中的摩擦损耗。渲染环节采用金属材质质感表现方案,对传动轴、齿轮主体赋予调质合金钢材质,调整材质的金属度、粗糙度参数还原机械加工后的金属表面光泽,对滚动轴承的滚动体、保持架分别赋予高碳铬轴承钢与冲压钢材质,区分不同零件的材质视觉差异;场景中添加柔和的环境漫反射光源与定向主光源,模拟工业产品展示的光照效果,通过阴影投射增强组件的立体层次感,清晰呈现各零件的装配位置与结构轮廓。设计过程中充分考虑组件的装配工艺性,齿轮与轴之间采用键连接实现周向固定,轴上设置轴肩结构对齿轮、轴承的轴向位置进行限位,避免运转过程中出现零件窜动问题;整体结构布局紧凑,在保证传动强度的前提下尽可能缩小组件的径向与轴向尺寸,适配各类需要减速或变速传动的机械安装空间需求,轮齿参数经过校核可满足额定工况下的接触强度与弯曲强度要求,长期运转不易出现轮齿点蚀、断齿等失效问题,轴承选型匹配轴系的径向载荷与少量轴向载荷承载需求,保障组件的运行可靠性与使用寿命。
