液压凸轮从动件精密结构三维设计

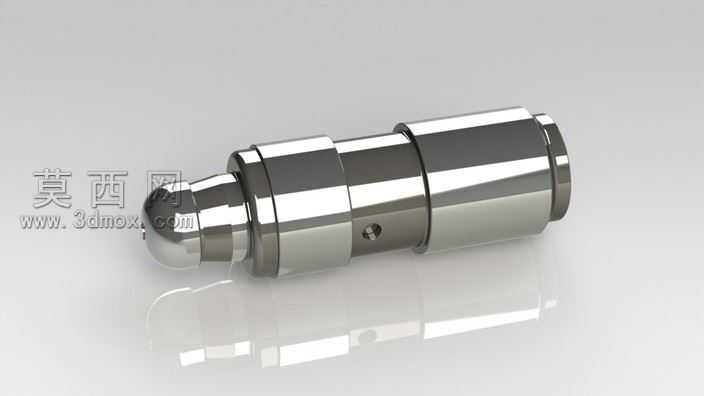

本作品为液压凸轮从动件的三维数字化设计成果，建模阶段采用SolidWorks软件完成全参数化特征构建，首先以回转体基础特征搭建零件的主体轴身结构，通过旋转凸台命令生成主体圆柱段的基础轮廓，保证各段轴径的同轴度公差符合液压元件的装配精度要求。针对端部的球头从动接触端，采用球面扫描与边界融合命令完成曲面过渡，避免接触位置出现应力集中的锐边结构，同时对球头表面做曲率连续校验，确保其与凸轮配合时的接触顺滑度。零件中部的环形定位槽、径向定位小孔均采用拉伸切除与异形孔向导命令完成，所有特征的尺寸参数均参考液压阀类元件的通用安装规范设定，保证零件具备实际生产的可制造性。材质渲染阶段，为零件赋予镀铬金属材质，调整材质的反射粗糙度与环境光遮蔽参数，还原金属机加工表面的高光质感，同时在接触端面区域微调材质粗糙度参数，区分配合面与非配合面的视觉差异，地面添加软阴影与反射效果，提升渲染图的真实感。结构设计上，该从动件采用集成式液压挺柱结构，内部预留液压油腔的装配空间，外部的多段轴肩分别承担导向、定位、密封限位的功能，端部球头直接与凸轮轮廓接触，将凸轮的旋转运动转化为从动件的轴向直线运动，同时依靠内部液压阻尼结构吸收传动过程中的冲击载荷，降低凸轮机构运行时的噪音与磨损。设计过程中重点校验了各段轴径的强度刚度，针对径向小孔的位置做了壁厚校核，避免高压油作用下出现结构变形，同时对零件的装配干涉做了全局检查，确保其与配套凸轮、壳体、密封件的装配间隙符合设计要求，整体模型特征树逻辑清晰，所有参数可编辑调整，可直接用于液压传动系统的机构运动仿真、装配干涉校验以及后续的工程图导出加工。
