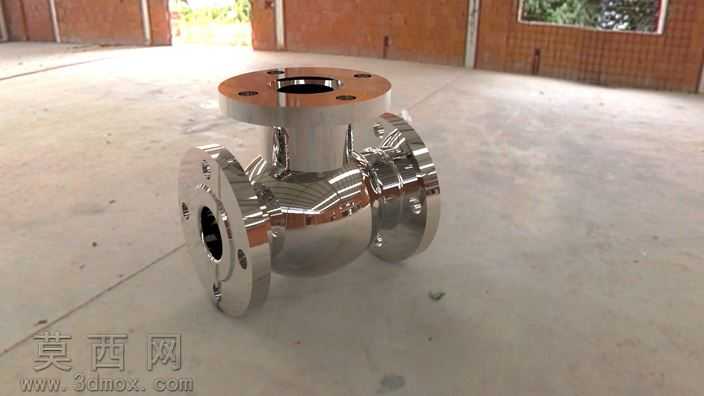

三通法兰连接式不锈钢截止阀阀体结构

本作品为三通法兰连接式截止阀阀体的三维设计成果，建模阶段依托参数化设计逻辑搭建整体结构，首先以阀体的流通通径为核心基准参数，确定三个连接端口的中心轴线位置，其中顶部端口垂直向上，两侧端口沿水平方向对称分布，三者的轴线在阀体内部的腔体中心处交汇，保证介质流通路径的合理性。建模过程中先通过旋转特征生成阀体的主腔体基础轮廓，再对三个连接端分别进行法兰结构的创建，每个法兰端面上的螺栓孔均采用圆周阵列方式生成，严格匹配法兰连接的标准孔位分布，确保后续装配时能够与对应管道法兰实现精准对接。针对阀体内部的流道结构，采用扫掠与布尔运算结合的方式，对介质流经的转角位置做了圆弧过渡处理，减少介质流动过程中的阻力损失，同时避免流道内部出现应力集中的尖锐结构。材质设计上选用不锈钢金属材质进行渲染表现，通过调整材质的反射率、粗糙度参数，还原不锈钢阀体抛光后的金属光泽质感，同时对法兰端面的密封面区域做了差异化的材质表现，突出密封面的加工精度特征。结构设计上充分考虑阀体的承压性能，在腔体与法兰连接的过渡位置设置了均匀的加厚壁厚，通过有限元分析思路优化壁厚分布，在保证阀体整体结构强度、满足承压工况要求的前提下，尽可能减少冗余材料的使用，降低阀体的整体重量。设计过程中对阀体的各个连接尺寸、形位公差都做了参数化约束，确保模型的尺寸精度符合阀门设计的相关行业标准，既能够满足截止阀的装配使用需求，也可为同类型三通阀门的阀体结构设计提供参考依据。渲染阶段采用写实的环境光照设置，通过多角度的光源布置，清晰展现阀体的外部轮廓、法兰结构细节以及金属表面的光影反射效果，直观呈现阀体的整体造型与结构特征。
