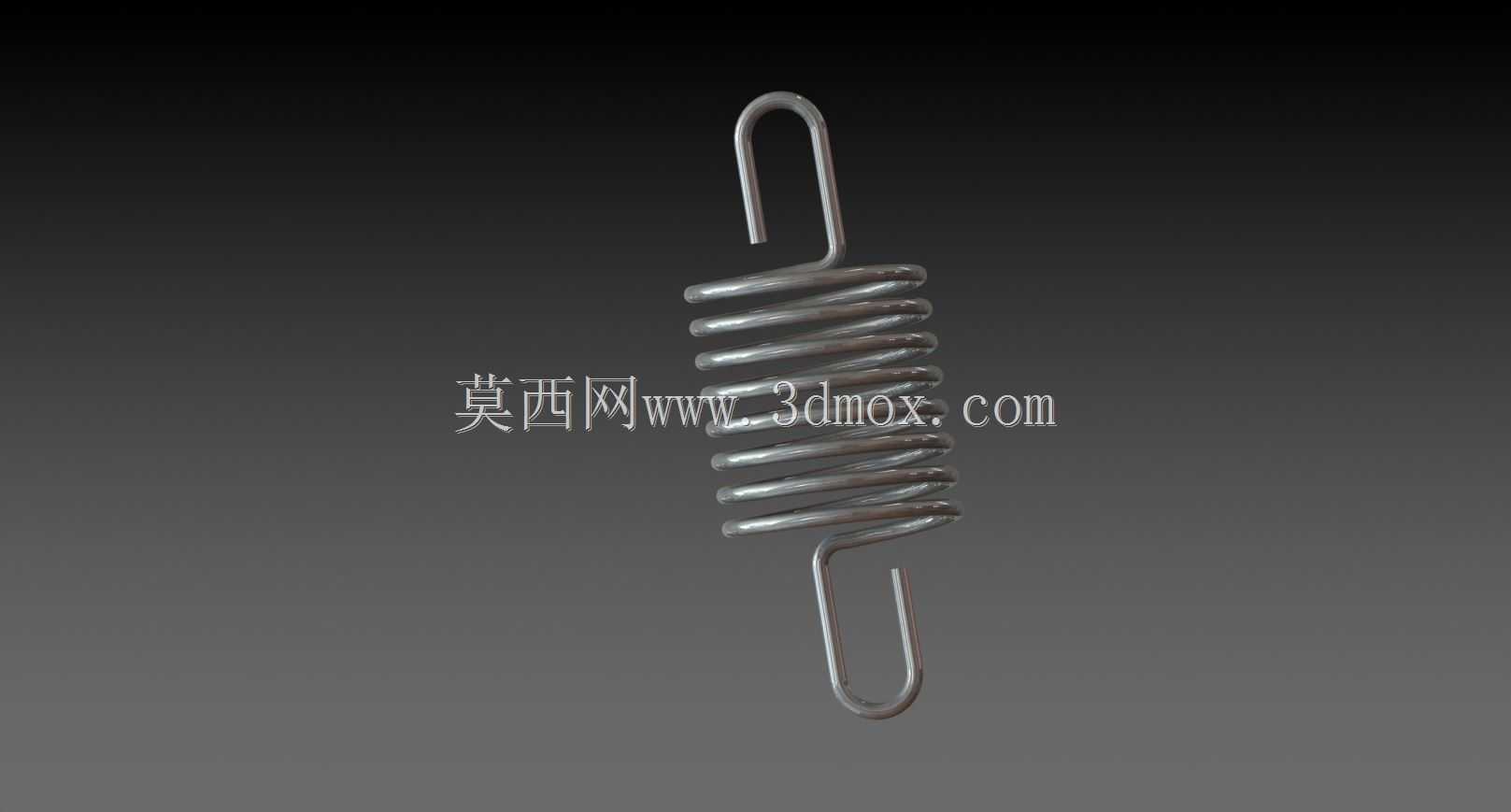

带挂钩拉伸弹簧结构设计

这类带双挂钩的拉伸弹簧，在阀块配套的流体控制回路里应用十分普遍，常作为复位、张紧、力反馈的核心弹性元件，嵌入到阀杆联动机构、阀芯复位组件、手动操作扳机的回位结构中，承担着提供恒定回复拉力、抵消机构运动间隙、维持阀件初始工位的作用。不同于普通无挂钩的压缩弹簧，这款拉伸弹簧的两端挂钩直接和机构的安装销柱配合，不需要额外配置弹簧座或者导向套，能在紧凑的阀块安装空间里减少配套零件数量，压缩整体装配体积。

从实际使用场景来看，这类弹簧常出现在小型气动阀、手动截止阀、低压流体控制阀的阀块组件里，当操作人员扳动阀杆切换流体通路时，弹簧被拉伸储存弹性势能，当操作力撤销后，弹簧的回缩力会带动阀芯自动回到初始常闭或者常开工位，避免阀件因为机构卡滞、外力消失后无法复位导致的流体泄漏、通路误通问题。部分需要恒定张紧力的阀块联动连杆机构里，也会选用这类弹簧消除连杆铰接处的配合间隙，减少机构动作过程中的晃动和空行程，提升阀件工位切换的位置精度。

设计这类弹簧的时候，首先要匹配安装空间的边界尺寸：弹簧的中径要适配阀块内部预留的安装腔宽度，避免弹簧伸缩过程中蹭到腔体内壁造成磨损；两端挂钩的开口尺寸要和配合的安装销直径匹配，既要保证挂钩能顺利卡入销柱，又要避免间隙过大导致弹簧工作时出现横向窜动、脱落的问题。弹簧的有效圈数需要根据所需的工作拉力、行程长度计算确定，有效圈数过多会导致弹簧刚度偏小，相同拉伸长度下提供的拉力不足，无法带动阀芯复位；有效圈数过少则刚度过大，操作阀杆时需要施加的力过大，影响手动操作的手感，同时弹簧的极限拉伸长度变短，容易出现超行程拉断的问题。

弹簧的两端挂钩采用和簧体同直径的线材弯折成型，弯折处的圆角需要做平滑过渡，避免弯折处出现应力集中，在反复拉伸的疲劳工况下出现挂钩断裂的问题。挂钩的弯折角度要和安装面的受力方向匹配，保证弹簧工作时拉力方向和簧体轴线重合，避免出现偏载导致簧圈错位、相邻簧圈摩擦磨损，缩短弹簧的使用寿命。簧体部分的节距在自由状态下是紧密贴合的，只有当弹簧受到拉力超过初拉力后，簧圈才会开始分开，这种设计能让弹簧在初始安装状态下就提供一定的预紧力，消除机构的装配间隙，避免设备运行过程中因为振动导致弹簧松脱、异响。

安装这类弹簧的时候，要注意两端挂钩的安装销柱需要做倒角处理，避免销柱的锐边切割挂钩的弯折处，同时两个安装销的轴线要保持平行，且连线和弹簧轴线重合，避免弹簧安装后出现侧向弯曲。在阀块的工作环境里，如果存在腐蚀性流体、高温工况，还需要对应调整弹簧的线材材质，但从结构设计本身来说，这款弹簧的结构完全适配常规低压阀块的安装空间，不需要对阀块原有结构做额外修改就能直接替换使用。弹簧的自由长度要匹配两个安装销在初始工位的中心距，保证安装后弹簧有轻微的预拉伸，提供足够的初拉力防止机构松旷，同时最大拉伸长度不能超过弹簧的弹性极限，避免簧体出现塑性变形，失去回弹能力。

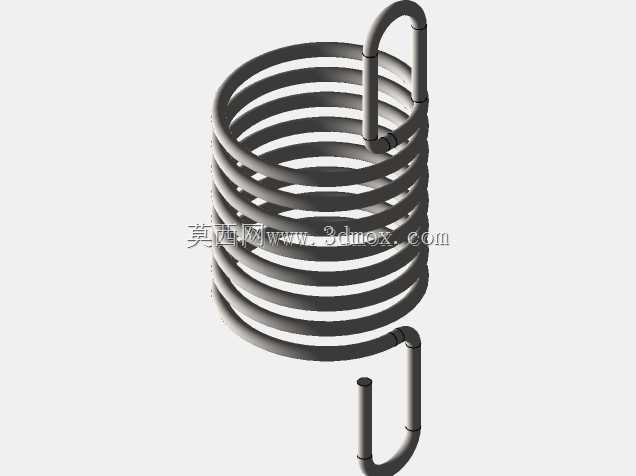

在实际建模过程中，簧体部分采用螺旋扫掠特征生成，扫掠路径的螺旋线参数要和实际弹簧的中径、节距、有效圈数完全对应，两端的挂钩部分采用三维草图绘制扫掠路径，保证和簧体端部的自然衔接，弯折处的圆角半径要大于线材直径的1.5倍，减少应力集中的影响。建模时还要还原弹簧自由状态下簧圈紧密贴合的状态，同时预留出工作行程下的拉伸变形空间，方便后续做机构运动仿真时，模拟弹簧在不同工位下的拉伸长度、拉力变化，验证弹簧选型是否匹配阀块的操作力、复位行程需求。
