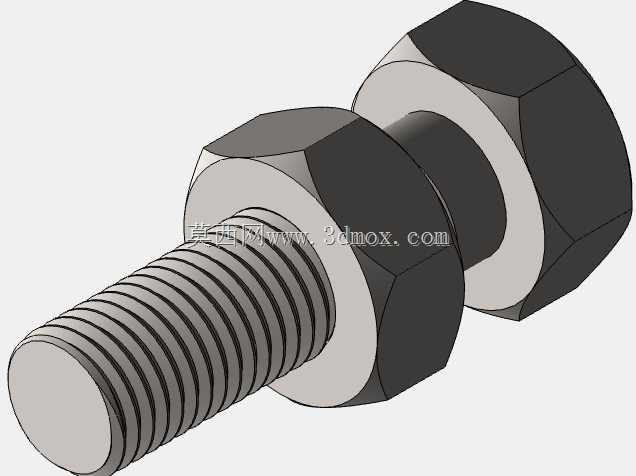

外六角螺栓配六角螺母紧固组件结构设计

　　螺栓杆部的外螺纹与螺母内螺纹组成标准螺纹副，螺纹牙型采用通用公制三角牙型，牙侧角设计为60度，这种牙型的自锁性能优异，在承受轴向静载荷、小幅振动载荷的工况下，能有效避免连接松脱，不需要额外增加过多防松结构就能满足多数常规场景的紧固需求。从安装边界来看，这套组件的装配空间只需要预留出六角头对边尺寸对应的扳手回转空间即可，不需要在被连接件周围预留过大的操作空间，对于阀块类安装面紧凑、周边布有油口气路的场景十分友好，不会因为紧固件的装配需求挤占其他功能元件的布置位置。这套螺纹紧固组件是机械装配领域应用最广泛的基础连接元件，日常在阀门管路装配、仪器仪表装调、工业阀块集成等场景中随处可见，承担着被连接件之间的紧固、定位、载荷传递核心作用。从结构设计逻辑来看，螺栓采用外六角头部设计，匹配标准六角螺母，这种构型的核心考量是装配通用性——市面上绝大多数常规开口扳手、套筒、棘轮扳手都能直接适配，不需要定制专用工装，不管是产线批量装配还是现场售后维护，都能快速完成装拆操作，大幅降低现场作业的工具适配成本。

　　螺栓的光杆段长度与螺纹段长度做了匹配设计，当螺母拧至贴合被连接件表面时，螺纹末端会伸出螺母2-3个螺距的长度，既保证螺纹啮合长度足够，能充分发挥螺纹的承载能力，避免螺纹啮合不足导致的滑牙失效，也不会因为螺杆伸出过长干涉周边其他零部件的运动或者装配。在实际工况应用中，这套组件可以承受沿螺杆轴向的拉伸载荷，同时六角头部与螺母的支撑面能均匀分散压紧力，避免被连接件表面因为局部压应力过大出现压溃变形，支撑面与杆部的垂直度做了严格控制，拧紧过程中不会出现偏载，保证压紧力能均匀作用在被连接件的结合面上，实现可靠的密封或者紧固效果。

　　设计过程中特意对螺纹收尾处做了退刀槽优化，避免螺纹收尾处的应力集中，在承受交变载荷的场景下，能有效降低应力集中导致的螺栓断裂风险，提升连接结构的疲劳寿命。六角螺母的厚度采用标准系列设计，既保证足够的螺纹啮合圈数，让每一圈螺纹都能均匀分担载荷，避免前几牙螺纹应力过大出现失效，也不会因为螺母过厚导致整体装配重量增加、占用过多轴向空间。在阀门阀块的装配场景中，这类紧固件常用来将阀盖、阀体、密封垫片压紧在一起，通过控制拧紧力矩可以精准控制压紧力大小，保证密封垫片的压缩量在合理区间，既不会因为压紧力不足导致介质泄漏，也不会因为压紧力过大压坏密封垫片或者导致阀块变形。

　　在仪器仪表类设备的装配中，这类紧固件可以用来固定仪表壳体、内部安装板、传感元件，因为六角头的拧紧力矩可控，能避免拧紧力过大损坏脆性的仪表元件，同时装拆方便，后续仪表校准、维护时可以快速拆卸重组。整个组件的外形没有多余的凸起结构，六角头部与螺母的外轮廓都是规整的六棱柱，装配后不会有尖锐的突出部分，在设备内部狭小空间布线、布管时，不会刮伤线缆或者管路外壁，提升整机装配的安全性。螺纹副的配合间隙控制在合理范围，既保证螺母可以顺畅拧入，不会出现卡滞，也不会因为间隙过大导致连接松动，在承受横向剪切载荷时，配合被连接件之间的定位销或者摩擦力，就能实现可靠的位置固定。
