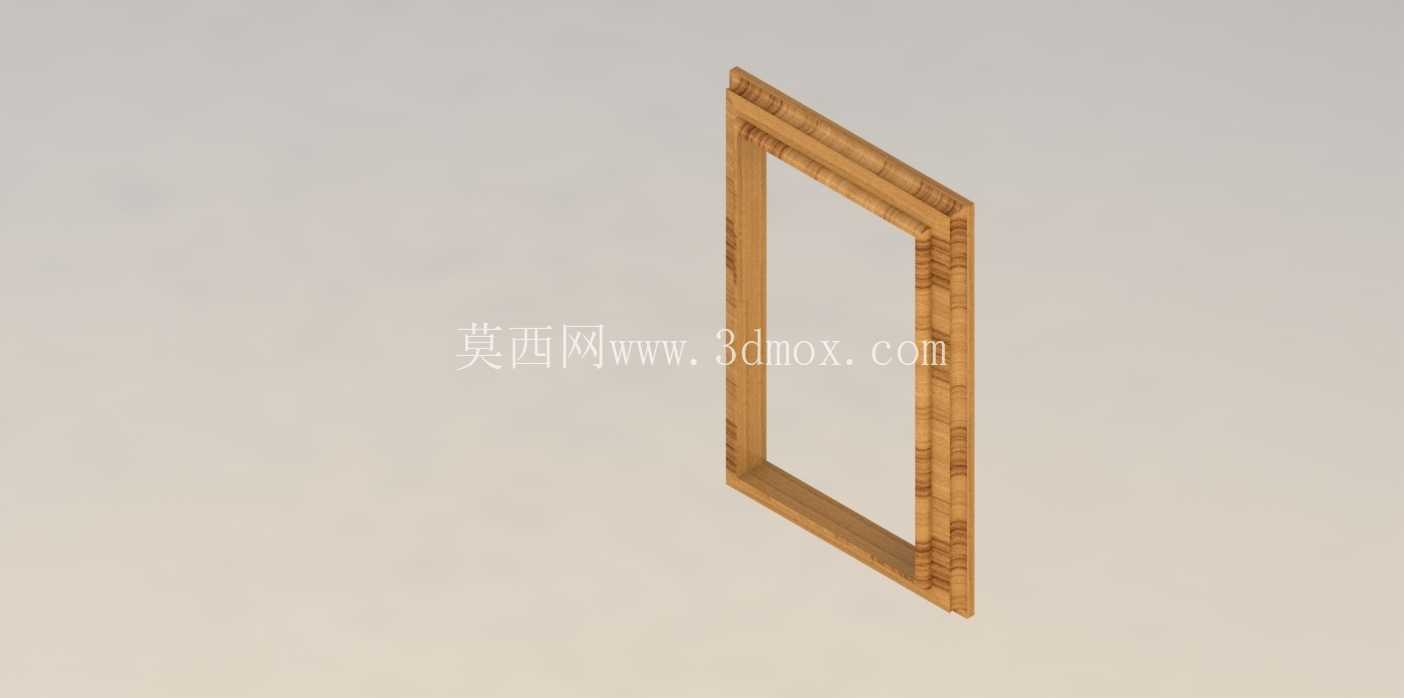

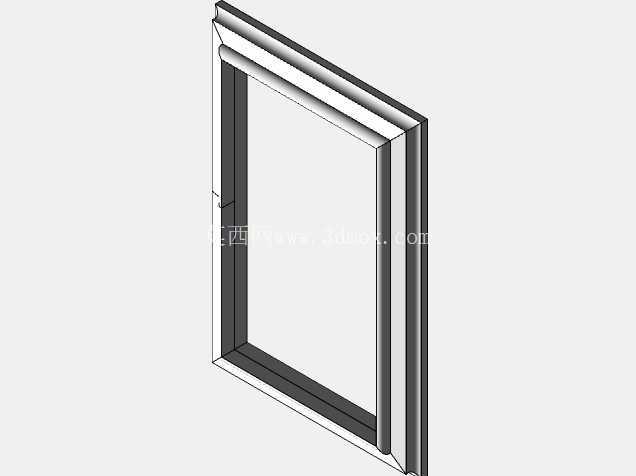

实木复合结构承托式框体构件设计

　　日常做木工类结构件建模的时候，很多新手容易把框类零件做的过于理想化，要么忽略了木料拼接的应力释放槽，要么把榫接位置的配合公差做的完全零间隙，实际生产里根本装不上，这次做的这个木框架结构，是专门针对小型柜体、展示边框、设备木质围护框这类场景做的适配设计，先从实际安装边界说起，这个框体的外轮廓适配常规400mm*600mm的预留安装位，框边的截面宽度控制在35mm，厚度22mm，不管是嵌入墙体的预留槽，还是固定在设备的金属外框上，都不需要额外裁切调整，安装孔位预留在框体背面的四个角，沉头深度3mm，适配M4规格的自攻螺丝，安装后螺丝头完全没入木料，不会突出表面影响后续的面板贴合。

　　很多人做木框建模的时候习惯直接用矩形拉伸切除，做出来的框是等截面的直棱直角，实际生产里这种结构的木料在温湿度变化的时候很容易在角部开裂，这次设计的时候特意用了复合曲线做框边的导角，不是简单的直角倒圆角，而是沿着框边的长度方向做了渐变的圆弧过渡，靠近角部榫接的位置圆弧半径更大，能分散木料干缩湿胀产生的内应力，框边的内侧做了2mm深的嵌槽，用来卡装玻璃、亚克力面板或者木质芯板，嵌槽的边缘做了0.5mm的小圆角，避免安装面板的时候刮花面板边缘，也能减少嵌槽位置的应力集中，防止木料开槽后出现崩边。

　　从功能特性上来说，这个框体不是单纯的装饰件，它本身要承担一定的结构承托作用，比如做小型展示柜的外框时，框体要承受内部层板和展品的重量，所以在角部的榫接设计上，用了半隐式的燕尾榫结构，建模的时候特意把榫头的配合公差设置为0.1mm，实际生产中涂胶组装后，榫接位置的抗剪切强度能达到整料强度的85%以上，不会因为长期承重出现角部开缝的问题，框体的外侧边缘做了1.5mm的圆弧倒角，既避免了尖锐棱角划伤使用者，也能在做漆面处理的时候减少边角积漆的问题，提升最终的表面处理效果。

　　设计思路上没有追求复杂的雕花或者异形结构，优先考虑的是加工便利性和结构稳定性，整个框体的所有曲面都可以通过常规的三轴木工铣床加工完成，不需要特殊的五轴设备，普通的小型木工作坊就能生产，建模的时候把所有的特征都做了全参数化关联，如果需要调整框体的整体尺寸，只需要修改外轮廓的长宽参数、框边截面尺寸、嵌槽深度这几个核心参数，整个模型的所有特征都会自动更新，不需要重新绘制草图，能大幅缩短同类型不同尺寸框体的设计周期。

　　实际应用场景里，这个框体可以适配很多领域，比如小型电子设备的木质外框、实验室仪器的木质围护边框、家居场景里的画框、小型展示柜外框、配电箱的木质装饰外框，不同场景下只需要调整木料的材质和表面处理工艺就行，比如用在潮湿环境的时候，可以把木料换成防腐木，嵌槽里加装密封胶条，就能满足防潮需求；用在设备外框的时候，可以在框体的对应位置预留开关、指示灯的安装孔，不需要改动主体结构。

　　很多人觉得木框架是很简单的零件，其实要做到兼顾易加工、结构稳、适配性强，需要考虑的细节很多，比如框体的对角线公差，建模的时候就做了公差约束，组装后对角线误差控制在0.3mm以内，保证安装面板的时候不会出现缝隙不均的问题，框体背面的安装孔位做了沉头处理的同时，还在孔位周围做了1mm深度的平面铣平特征，避免因为木料表面的弧度导致螺丝安装后出现歪斜，保证安装后的框体和安装基面完全贴合，不会出现翘边的问题。另外在框边的复合曲线设计上，特意做了曲率连续的过渡，没有硬拐点，加工的时候铣刀可以走连续的刀路，不需要频繁抬刀换向，既能减少加工时间，也能提升加工后的表面光滑度，减少后续打磨的工作量。
