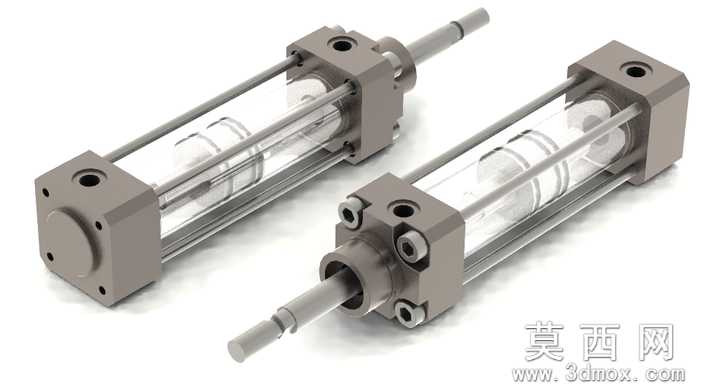

反向工程拉杆式标准气缸三维模型

本模型为通过反向工程复刻的标准拉杆式气缸，建模阶段首先对实体气缸进行全尺寸测绘，提取缸筒内外径、活塞杆直径、行程长度、端盖安装孔位、拉杆间距等核心尺寸参数，在SolidWorks中采用自底向上的建模逻辑，先分别完成活塞杆、活塞、前后端盖、缸筒、密封槽、拉杆、锁紧螺母等单个零件的建模，建模过程中严格遵循气动元件的尺寸公差标准，对密封安装位、导向套配合位等关键配合面做精确的尺寸约束，避免装配时出现干涉问题。完成单个零件建模后，在装配体环境下按照实际装配顺序完成组件配合，添加同轴心、重合、距离等配合约束，还原气缸的实际装配关系，同时添加活塞杆的滑动行程限位，模拟气缸的实际伸缩动作逻辑，可直接用于运动仿真验证。

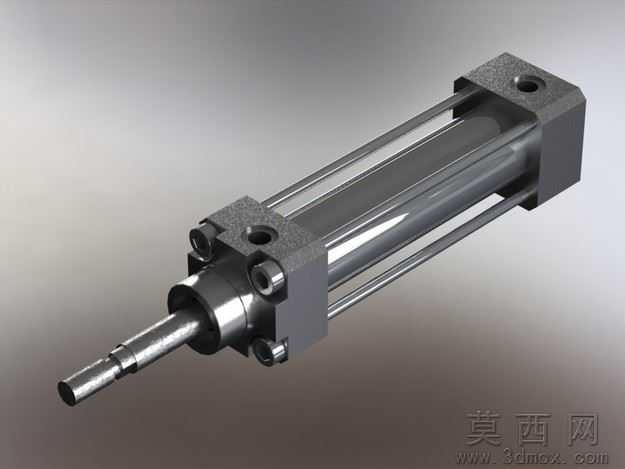

参数设计层面，模型还原了标准气缸的通用安装尺寸，适配常见的气动回路安装需求，缸筒壁厚、活塞杆强度均按照0.7MPa常规工作气压做结构校核，端盖的进出气口尺寸符合气动接头通用标准，可直接匹配常规气动管路的选型设计。渲染材质阶段，对缸筒部分采用抛光镀铬金属材质，还原金属缸筒的亮面金属质感，前后端盖采用发黑铸钢材质，体现哑光金属的厚重质感，活塞杆采用高抛光不锈钢材质，密封件采用黑色丁腈橡胶材质，拉杆采用镀锌钢材材质，渲染时添加柔和的环境光与定向光源，突出金属零件的光影层次与结构细节，清晰展示气缸的外部结构特征。

结构原理上，该模型为双作用拉杆式气缸，通过压缩空气进入缸筒的前后腔推动活塞带动活塞杆做直线往复运动，前后端盖内置导向套与密封件，保证活塞杆运动的同轴度与腔体密封性，拉杆结构将前后端盖与缸筒拉紧固定，承受气缸工作时的轴向拉力，结构简单可靠，是气动回路中最常用的直线执行元件。软件兼容层面，模型除原生SolidWorks2012格式外，还导出了STEP、IGES通用中间格式，同时附带CATIA可读取的 Older版本兼容格式，可适配主流三维CAD软件打开编辑，无需担心版本兼容问题，不同软件的用户均可直接调用模型进行二次设计。

研发教学应用层面，该模型可作为气动回路设计的标准元件库模型，直接导入自动化设备的整体装配中完成布局设计，减少重复建模的工作量，提升设计效率；也可作为机械专业气动传动课程的教学案例，帮助学生理解气缸的内部结构、装配关系与工作原理，还可作为反向工程建模的教学参考案例，演示从实物测绘到三维建模、装配验证的完整流程，适合机械设计从业者、相关专业师生用于设计参考与教学演示。
