DIY项目用小型玩具伺服舵机结构

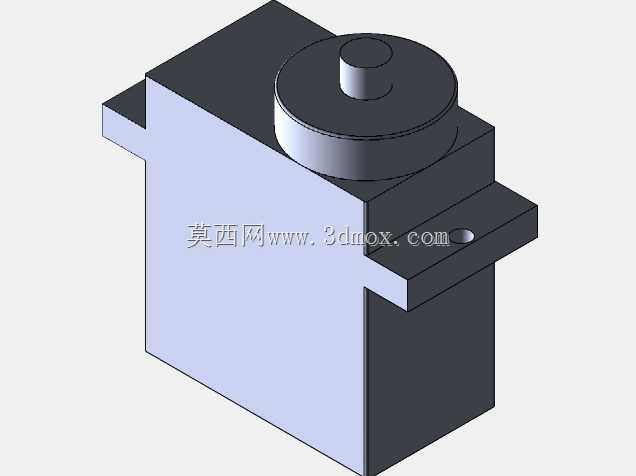

　　这款小型伺服执行部件，是面向DIY创意制作、小型机器人开发场景设计的动力输出单元，日常在桌面级机械臂关节、小型航模舵面控制、教育类机器人动作组搭建、创意玩具动作机构里都能见到它的身影。从结构设计逻辑来看，整体采用了分体式安装耳的布局，主体为方正的壳体结构，顶部设置圆形输出轴座，输出轴为圆柱凸台结构，能够直接插接标准舵盘，不需要额外做轴连接转接，降低了DIY用户的装配门槛。两侧伸出的安装凸耳上预留了安装孔位，安装孔的中心距适配市面通用的9g微型舵机安装尺寸，用户在替换同规格舵机时不需要重新调整安装支架的孔位，能够直接兼容现有结构的安装边界。

　　壳体的上下部分采用卡扣加定位柱的装配方式，内部预留了容纳直流电机、减速齿轮组、电位器位置检测模块的腔体，腔体的筋位设计刚好卡住内部的电路板与减速组，不需要额外打胶固定，装配时只需要按定位方向扣合壳体即可，能有效提升批量装配的效率。输出轴的限位结构做了简化处理，既可以满足常规0-180度的角度控制需求，也可以通过修改内部限位块实现360度连续旋转的改造，适配不同DIY项目的使用需求，比如作为小型轮式机器人的驱动轮动力，或是机械爪的开合控制动力。从实际使用的角度来看，这类小型伺服的输出扭矩刚好满足轻质结构的动作驱动需求，重量控制在十克级别，不会给小型航模、桌面机器人带来过多的负载负担。

　　安装时只需要通过两颗M2的螺丝穿过两侧安装耳的孔位，固定在支架上即可，接线端预留标准的2.54mm间距排针接口，能够直接对接常用的舵机驱动板、单片机控制板，不需要额外改线。设计过程中特意将输出轴的中心高度做了统一，和同规格的市售微型舵机保持一致，用户在做结构设计时不需要重新校核输出轴的中心高度尺寸，能够直接套用成熟的安装结构。壳体侧面做了微小的凸点定位，方便用户装配时识别正反方向，避免装反壳体导致内部齿轮对位错误。顶部的输出轴座做了加厚处理，能够承受径向的轻微负载，避免输出轴受侧向力时出现轴座开裂的问题，提升了部件的耐用性，哪怕是新手用户在DIY装配时不小心施加了额外的侧向力，也不容易损坏结构。

　　这类伺服部件的应用场景非常灵活，除了常规的机器人、航模使用外，还可以用在小型自动门锁的锁舌驱动、桌面创意摆件的动作机构、小型摄像头的云台转动控制等场景，结构设计上的通用化考虑，让它能够适配更多非标的创意制作需求，不需要用户对结构做大幅度的修改就能直接使用。
