水面漂浮式清洁作业机器人结构设计

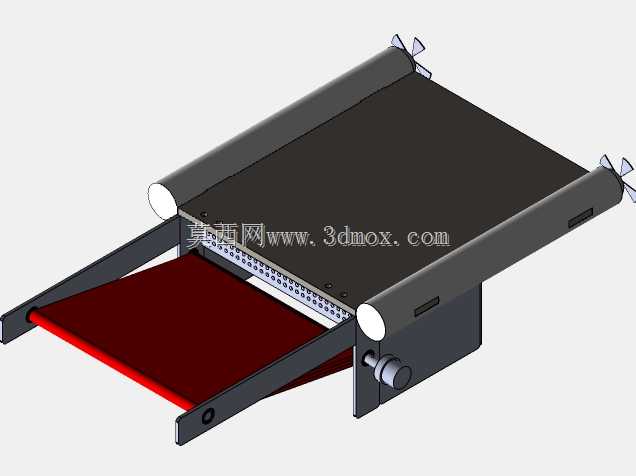

这款水面清洁作业设备的三维结构设计，核心针对封闭景观水域、小型湖泊、人工河道的日常漂浮杂物清理需求开发，区别于大型河道清污船的大尺寸、高吃水设计，整体采用扁平低重心浮式载体布局，两侧设置长筒形浮筒提供浮力支撑，浮筒直径经过浮力核算，可保证设备在满载收集漂浮杂物时仍保持足够干舷，不会出现进水倾覆问题，整体宽度控制在1.2米范围内，可顺利通过狭窄的景观水道、人工桥洞，适配城市公园、住宅小区内水域的作业边界要求。设备前部设置倾斜式导流收集面，红色导流板采用低摩擦光滑表面设计，作业时随设备向前行进，水面的落叶、塑料漂浮物、细碎水生残体可顺着导流面进入设备中部的网状收集仓，收集仓采用多孔格栅结构，过水的同时将固体杂物截留，格栅孔隙尺寸经过优化，既不会漏过常见的小型漂浮垃圾，也不会因孔隙过小导致水流阻力过大增加行进负载。设备尾部设置双推进单元，采用对称布置的小型水下推进器，可实现差速转向，无需额外设置舵机结构，简化整体传动链路，降低水下密封结构的设计难度，浮筒端部设置的防撞缓冲结构，可避免设备靠近硬质驳岸、景观石时磕碰损坏外壳。在结构设计阶段，优先考虑了设备的维护便捷性，收集仓采用抽拉式安装结构，无需拆解主体框架即可快速提出仓体倾倒收集的杂物，所有电气元件均布置在中部黑色密封舱内，密封舱采用法兰式密封圈压合结构，防护等级满足水面长期作业的防泼溅、防短时间浸水要求，舱体顶部设置平整的检修盖板，日常排查线路、更换电池时无需大面积拆解设备。整体框架采用轻量化铝合金型材拼接，在保证结构强度的前提下控制整体自重，单人即可完成设备的岸边投放与回收作业，设备底部未设置突出的外置结构，可在水深0.3米以上的浅水域正常作业，不会出现底部剐蹭河床、池底的问题，适配多数人工景观水域的水深条件。两侧浮筒采用模块化安装方式，若出现单个浮筒破损，可单独拆卸更换，无需整体更换浮力单元，降低后期运维成本，导流板的倾斜角度经过多轮运动仿真验证，可保证在设备常规行进速度下，水面漂浮物不会被船头水流推开，能顺利顺着导流面滑入收集区域，避免出现垃圾逃逸的情况。
