EMAX ES3001/3005伺服执行部件三维结构

在航模舵面控制、小型自动化工位执行、教学实验平台搭建、智能小车转向控制这类需要小扭矩精准角度输出的场景里，这类小型伺服执行部件的选型适配一直是结构设计环节里容易被忽略却直接影响整机运行稳定性的部分。很多刚接触小型运动机构设计的工程师，容易只看标称扭矩参数选件，忽略安装位的边界干涉、输出轴的配合公差、出线方向的走线空间，最后装调阶段才发现舵机卡滞、走线被运动部件磨破、固定耳受力开裂的问题。

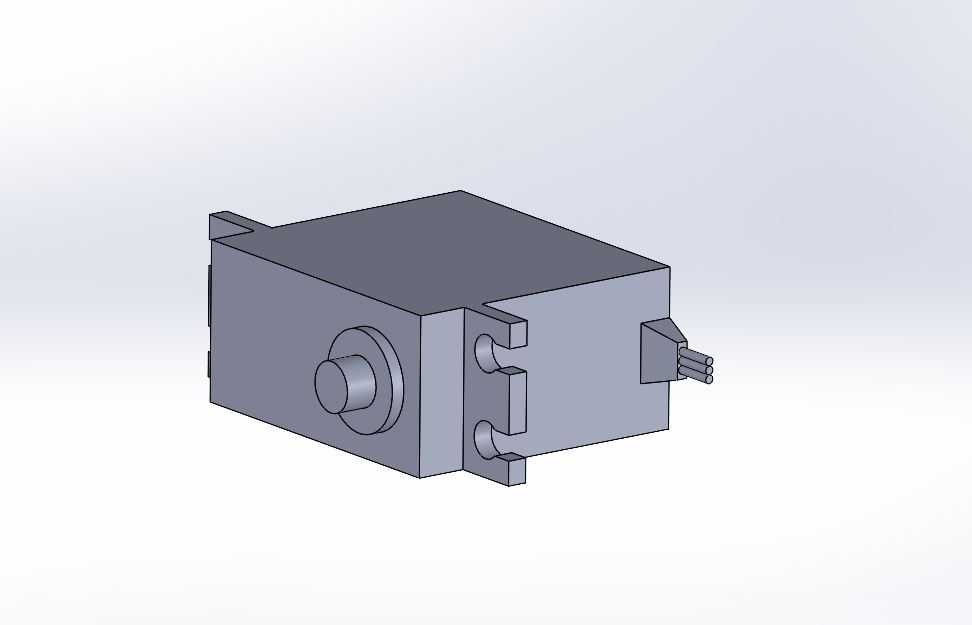

这个模型还原的是常用的小型模拟伺服执行器的完整结构，从设计还原的细节来看，主体外壳采用带加强筋的矩形腔体结构，腔体侧壁预留的定位凸台刚好对应内部减速齿轮组的轴孔安装位，既保证了齿轮啮合的同轴度，也能在输出轴承受径向负载时减少壳体的形变量。两侧伸出的固定耳做了下沉式安装孔设计，安装孔的中心距、孔位到输出轴端面的距离都严格对应实物的安装尺寸，做机构装配时可以直接把这个模型导入装配体，提前核对安装位的开孔位置，不用反复打样试装。

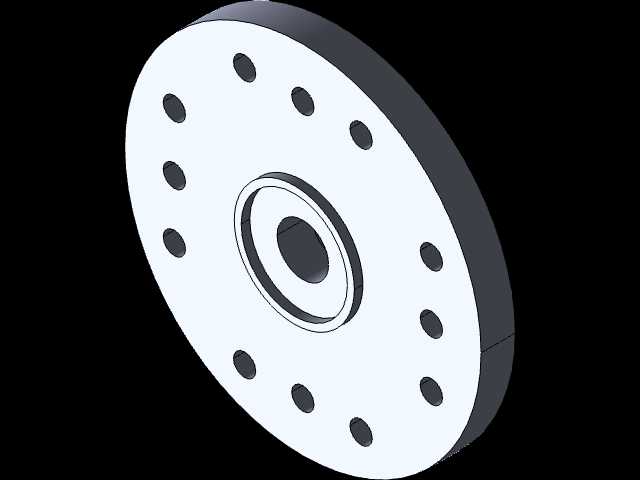

输出端的舵盘配合位做了标准的齿形结构，和常用的塑料、金属舵盘完全适配，输出轴的伸出长度也做了精准还原，设计舵面、摆臂连接件的时候，可以直接在模型上测量轴伸长度，避免连接件和壳体端面发生摩擦干涉。尾部的出线位做了阶梯式的出线槽，走线的时候可以顺着槽位把线缆引到机构的走线腔里，不会因为舵机往复转动拉扯线缆，造成线芯断裂的问题。

从实际应用的角度来说，这类伺服部件的核心功能是接收控制信号输出指定角度的回转运动，和步进电机、直流减速电机不同的是，它自带位置反馈闭环，不需要额外加编码器就能实现0-180度范围内的角度定位，对于负载不大、需要精准点位控制的小型机构来说，能省掉不少外围驱动和检测元件的安装空间。做三维建模的时候，这个模型把壳体的分型面、固定耳的倒角、内部齿轮组的占位空间都做了还原，不仅能用来做装配干涉检查，也能作为同类伺服产品建模的参考基准——很多同规格的小型舵机安装尺寸是通用的，只要固定耳孔位、输出轴位置、主体外形尺寸一致，不同品牌的产品可以直接互换，不用重新改安装结构。

设计这类小型执行部件的安装结构时，首先要注意固定耳的受力方向，这类伺服的固定耳是和外壳一体注塑成型的，如果安装时螺丝锁附力过大，或者机构运行时的冲击力直接作用在固定耳根部，很容易造成固定耳断裂，所以在安装位设计的时候，可以在固定耳下方加支撑凸台，把受力分散到安装基板上，不要让固定耳单独承受悬臂负载。其次要注意输出轴的负载匹配，虽然这类舵机标称有一定的扭矩输出，但如果径向负载过大，会加速内部齿轮的磨损，缩短使用寿命，所以连接摆臂的时候尽量让负载作用点靠近输出轴根部，减少悬臂长度。另外还要注意壳体周边的散热空间，虽然这类小型舵机功耗不高，但长时间堵转或者高频往复运动的时候，壳体会有一定的温升，如果周边完全被其他结构件包裹密封，热量散不出去会加速内部电子元件的老化，所以建模的时候可以在壳体周边预留1-2mm的空气间隙，不要完全贴死其他零件。

从安装边界来看，这个模型的主体外形是规整的矩形，除了两侧的固定耳和尾部的出线位，没有其他突出的结构，做机构布局的时候可以把它作为一个标准的矩形元件来预留空间，只需要在固定耳位置留够螺丝锁附的操作空间，在出线位留够线缆弯曲的半径就可以，不用额外预留太多冗余空间，对于空间紧凑的小型设备来说非常友好。输出轴的中心高度也是这类舵机的通用尺寸，设计配套的传动摆臂时，只要按照这个中心高度做连接件的高度尺寸，就能保证传动的同轴度，减少运转时的卡顿和异响。

很多做小型机器人、航模、教学实验装置的设计者，在选型阶段经常找不到精准的三维模型，只能大概画一个方块代替，最后加工出来的安装位要么孔位不对，要么空间不够，反复修改浪费时间。这个精准还原的模型可以直接导入各类三维设计软件，在方案设计阶段就完成完整的装配校验，核对所有运动部件的行程范围，检查舵机在最大摆角的时候会不会和周边结构发生碰撞，提前规避装调阶段可能出现的各类问题。同时模型还原的内部齿轮组占位空间，也能帮助设计者理解这类伺服部件的内部传动逻辑，在做定制化改装的时候，比如更换金属齿轮、调整输出轴方向的时候，有准确的结构参考，不用拆开实物测量尺寸。
