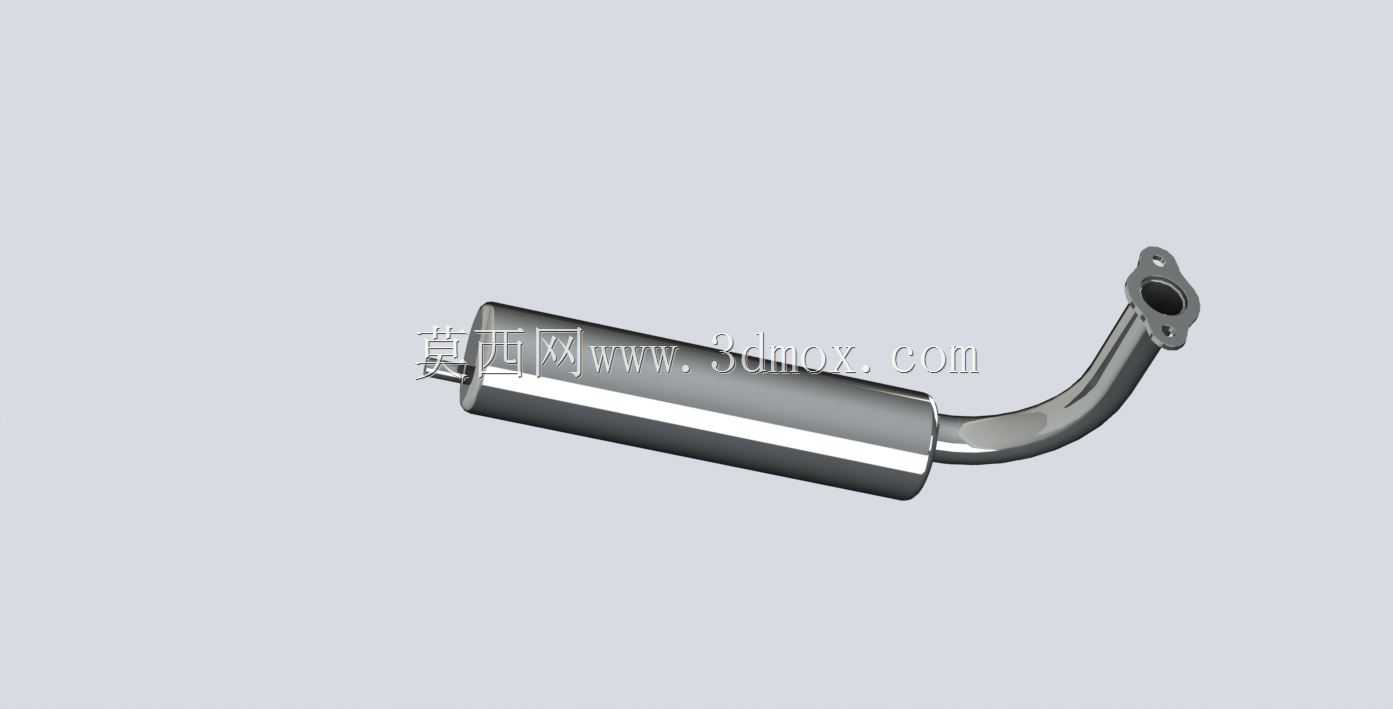

80cc自行车套件发动机排气结构设计

　　这款排气结构主要适配80cc排量的自行车改装动力套件，也可通用于同排量级别的轻便两轮燃油动力设备，在民用短途代步、非道路休闲骑行的改装场景中应用广泛。作为二冲程或小排量四冲程汽油发动机的外围核心辅件，它的核心作用首先是将发动机燃烧室排出的高温高压废气有序引导导出，避免废气在缸盖排气口处形成紊流反压，干扰下一循环的进气扫气效率；其次是通过腔室结构完成排气脉冲的消声降噪，把发动机工作时的爆燃排气噪声衰减到民用场景可接受的范围，同时兼顾排气阻力的平衡，避免过度消声带来的动力输出损失。

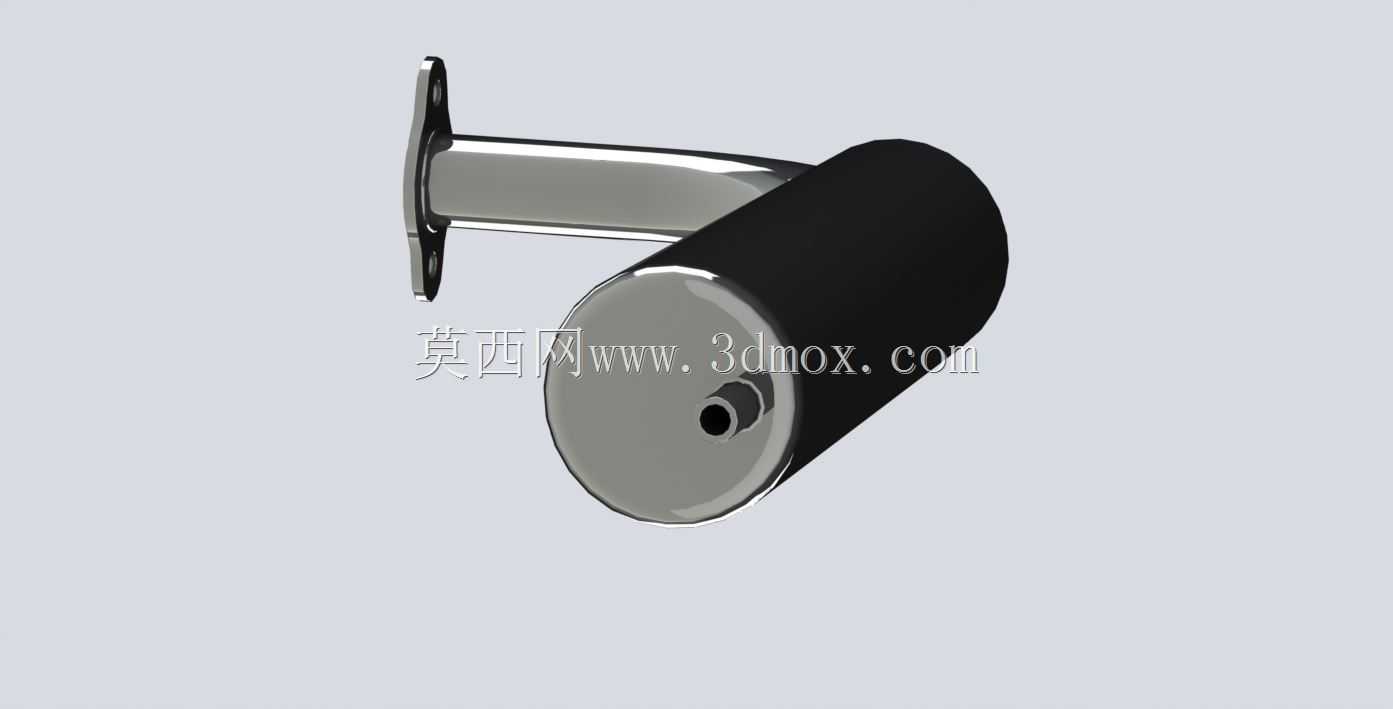

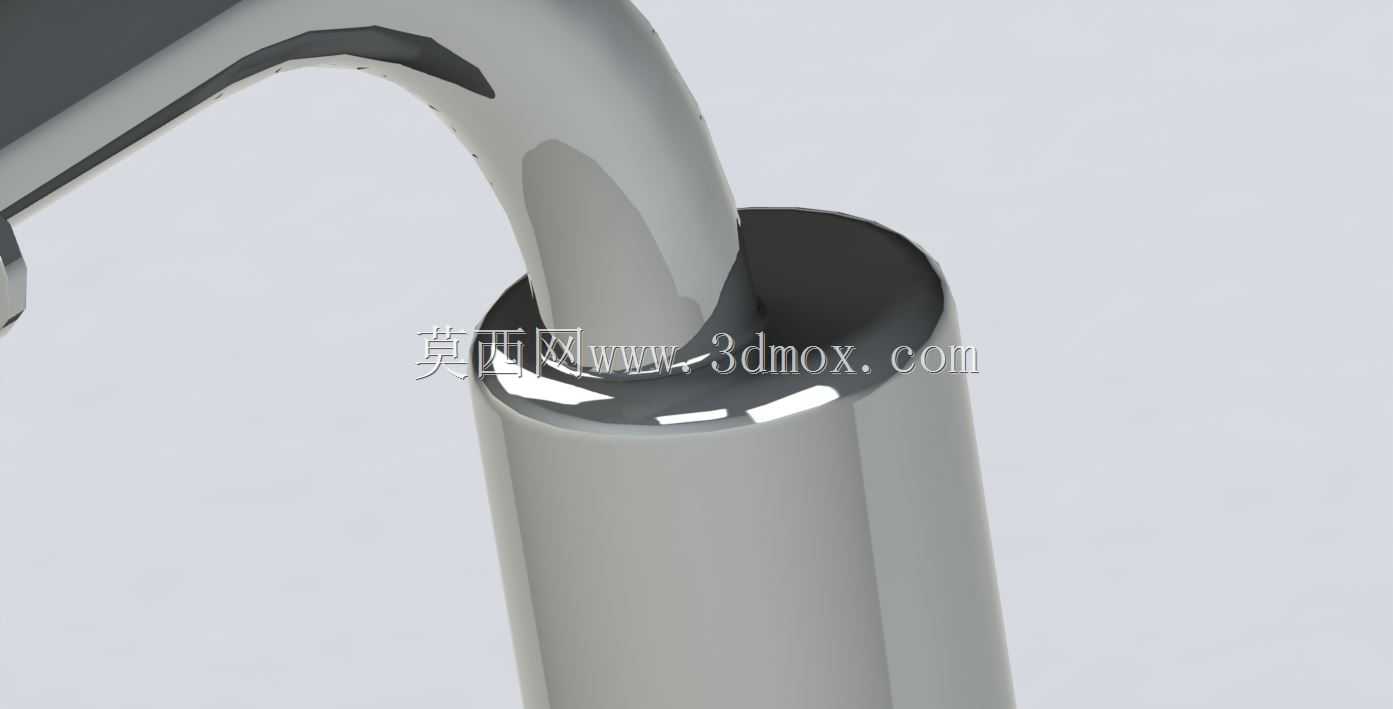

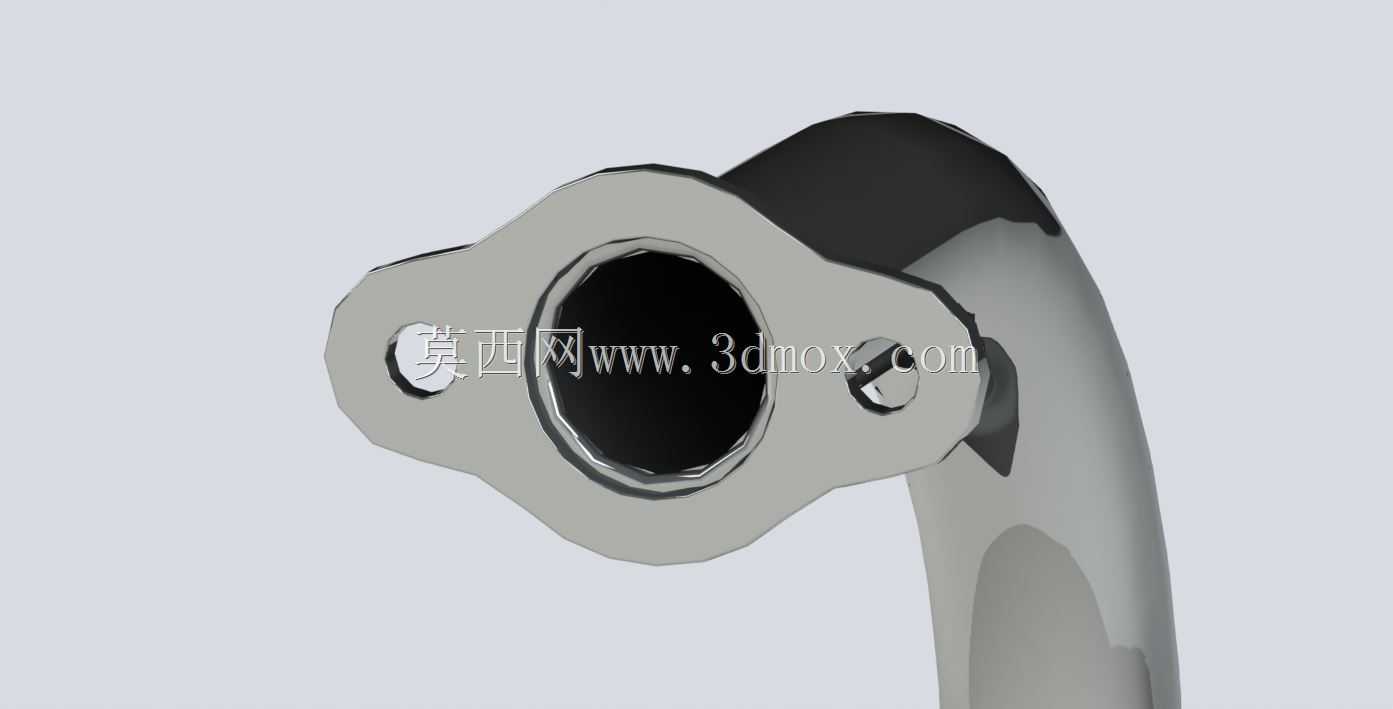

　　从结构设计逻辑来看，整个排气分为弯管连接段、膨胀消声筒体两个核心部分，弯管段采用大曲率平滑过渡的走向设计，没有出现直角弯折或者截面突变的结构，目的是减少废气在管内流动的沿程阻力，避免高速气流在弯折处形成涡流造成排气背压升高，直接影响发动机高转速区间的功率输出。连接法兰端的安装孔位完全匹配80cc套件发动机缸盖的排气口布局，法兰面设计了贴合缸盖排气口的密封平面，安装时配合密封垫片可以避免高温废气泄漏，同时法兰的安装耳采用加厚结构，能够承受车辆行驶过程中产生的持续振动，避免长期使用后连接螺栓松动或者法兰开裂。消声筒体采用圆筒式直通结合膨胀腔的结构，内部通过隔板分隔出不同容积的膨胀腔室，废气从弯管进入筒体后，首先在第一级膨胀腔完成扩容减速，气流的脉动压力被初步削弱，之后通过导流管进入后续腔室，经过多次气流折返、能量耗散后从筒体尾端排出，相比直排结构可以降低15-20分贝的排气噪声，同时不会像多腔室阻性消声器那样产生过大的排气阻力，适配小排量发动机低转速扭矩输出的特性。

　　从安装边界来看，弯管的走向完全避让自行车套件的车架立管、后平叉以及传动链条的运动路径，筒体的固定位置设计在后轮侧方的车架安装点区间，不会干涉骑行者的脚踏动作，也不会与后轮、挡泥板等部件产生运动干涉；筒体的外径控制在合理范围，距离车架塑料覆盖件、轮胎橡胶件的安全间隙大于15mm，避免长时间工作的高温筒体烫损周边部件，也防止骑行者意外触碰造成烫伤。整个排气的材质选用镀铬钢材，表面抛光处理后兼具防锈能力与散热性能，筒体表面的光滑镀层可以快速将废气携带的热量散发到空气中，避免筒体内腔温度过高影响充气效率。

　　在实际改装匹配时，这款排气的接口尺寸不需要额外修改即可直接对位同系列80cc自行车发动机的缸盖排气口，安装支架的位置可以适配多数常规26寸、28寸自行车改装的车架固定点，不需要对车架进行切割焊接改造，降低了改装的施工难度。设计过程中也充分考虑了小排量动力套件的使用特性，整体重量控制在较低水平，不会给车头或者车尾带来过多的额外负重，避免影响车辆的操控平衡；筒体的壁厚选择兼顾了结构强度与重量控制，在日常行驶的碎石飞溅、轻微磕碰场景下不会出现凹陷变形，长期使用的抗腐蚀能力也能适应雨天骑行、潮湿环境存放的使用需求。排气的尾端出气方向采用斜向下方的设计，避免排出的废气直接吹向骑行者身体，也防止废气带起路面的灰尘影响后方骑行视线。
