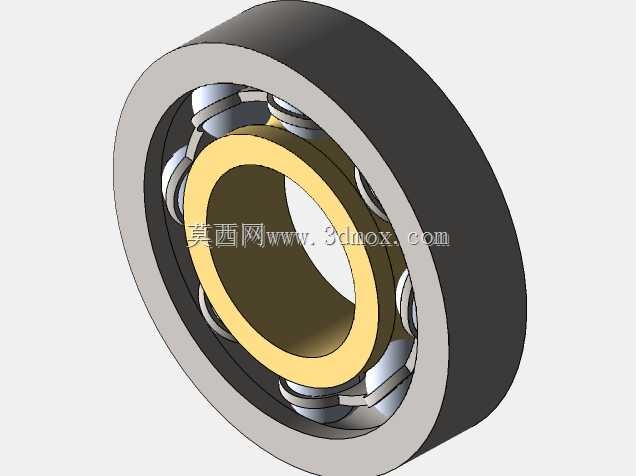

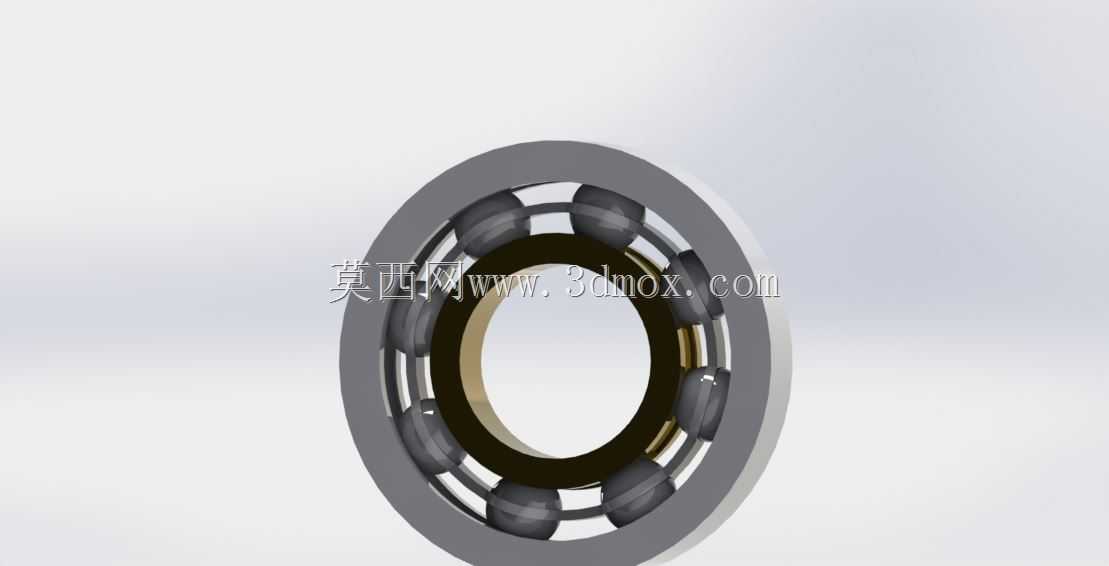

深沟球滚动轴承机械结构三维建模

在各类旋转传动设备的结构设计中，滚动轴承是承担径向载荷、降低轴系运转摩擦阻力的核心支撑部件，这款滚珠轴承的建模完全贴合实际工业应用的装配逻辑，可直接用于泵类设备、小型输送辊道、精密仪表传动机构、中小型电机输出轴等场景的配套结构设计参考。从实际使用场景来看，这类轴承多安装于轴与轴承座的配合位置，内圈与旋转轴过盈配合随轴同步转动，外圈与设备基座的轴承安装孔过渡配合保持固定，滚动体在内外圈的滚道之间做滚动运动，将轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的能量损耗与部件磨损，保持架则均匀分隔每一颗滚动体，避免滚动体之间直接接触产生额外摩擦与卡滞，保证轴系旋转的同轴度与运转平稳性。

建模过程中首先明确了轴承的核心配合边界：内圈内径为与轴配合的基准面，公差带选取基孔制的过渡配合区间，保证轴转动时内圈无相对滑移；外圈外径为与轴承座安装孔的配合基准，选取基轴制的间隙配合区间，方便装配时的压入操作同时避免外圈跑圈。滚道的曲率设计严格匹配滚动体的球面半径，滚道沟曲率半径略大于滚动体半径，保证滚动体与滚道之间为点接触状态，既可以承受额定径向载荷，也能承受一定比例的双向轴向载荷，适配存在少量轴向窜动的轴系使用场景。保持架采用浪形冲压结构，兜孔的间隙设计预留了滚动体运转时的热膨胀空间，避免高速运转时滚动体受热膨胀卡滞，同时兜孔的倒角设计做了圆滑过渡，减少滚动体与保持架之间的碰撞磨损。

从安装边界来看，这款轴承的轴向定位可采用轴用弹性挡圈配合孔用弹性挡圈的方式，也可通过轴肩与轴承座孔台肩做轴向限位，建模时特意还原了内圈端面与轴肩的贴合面、外圈端面与台肩的贴合面的平面度要求，保证装配后轴承无轴向窜动。密封结构方面，该款开式轴承的设计预留了加装防尘盖或密封圈的槽位，可根据使用场景的粉尘、油污情况选择对应的密封配件，在粉尘较多的工况下加装双面防尘盖即可阻挡外界杂质进入滚道，在有润滑脂泄漏风险的工况下可更换为接触式橡胶密封圈，延长轴承的维护周期。

实际选型参考时，这类滚珠轴承的额定动载荷、额定静载荷参数与滚动体的数量、直径直接相关，建模时按照常规深沟球轴承的滚动体排布逻辑，均匀布置了对应数量的钢球，相邻钢球的节圆直径与内外圈滚道的中心径保持一致，保证载荷均匀分布在每一颗滚动体上，避免局部载荷过大导致的滚道点蚀。润滑通道的设计上，开式结构可直接通过注油嘴向滚道内加注润滑脂，运转时润滑脂在滚动体与滚道的接触面上形成油膜，进一步降低摩擦系数，减少运转噪音。在三维装配过程中，该模型可直接导入设备总装文件，与轴、轴承座、端盖、密封件等周边零件做干涉检查，验证装配路径的合理性，提前发现轴肩高度过高、轴承座孔深度不足等常见设计问题，减少实际加工装配时的返工概率。对于做设备运维仿真的场景，该模型的结构还原度可支撑轴系运转的同轴度仿真、载荷分布仿真，验证不同转速、不同载荷下轴承的形变情况，为设备的额定运行参数设定提供结构参考。
