流线型曲面手持遥控操作器结构设计

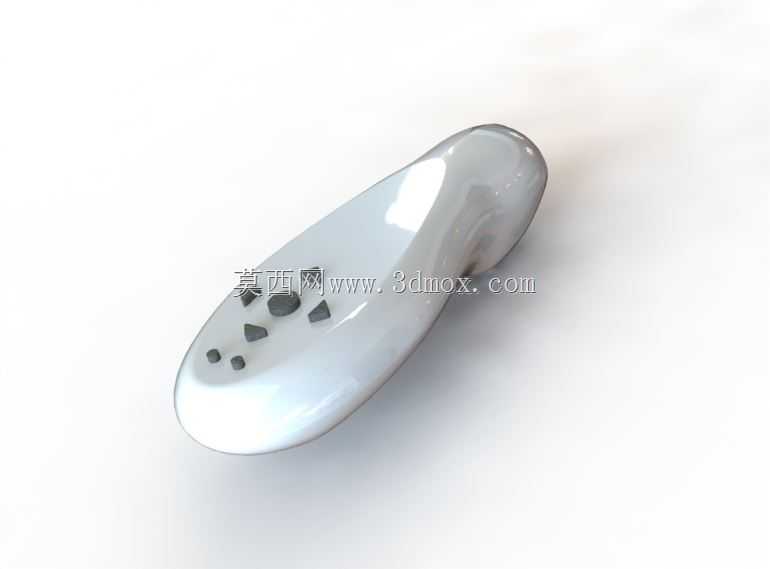

　　这款手持遥控操作器的曲面壳体设计，首先围绕长时间单手握持的人机工程需求展开，壳体整体采用连续顺滑的自由曲面过渡，没有尖锐棱角，握持时手掌贴合区域的弧度完全匹配成年人手掌自然弯曲的形态，拇指自然放置的区域刚好覆盖所有功能按键，操作时不需要大幅度挪动手指位置，能有效降低长时间操作带来的手部疲劳。从结构设计层面看，壳体的壁厚采用均匀过渡设计，整体壁厚控制在2mm左右，曲面衔接位置做了0.5mm的圆角过渡，避免注塑成型时出现应力集中、缩痕等缺陷，同时壳体边缘做了1mm的止口结构，上下壳装配时能实现精准定位，配合卡扣结构就能完成壳体固定，不需要额外增加螺丝固定位，能简化装配流程，同时让壳体外表面保持完整的曲面流畅度。

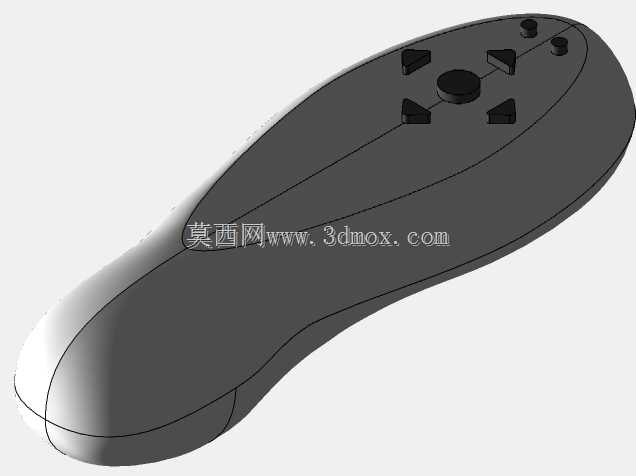

　　按键区域的布局完全贴合拇指的活动范围，所有按键的凸起高度控制在1.5mm，按键之间的间距保持在8mm以上，能避免操作时出现误触，每个按键的顶面都做了内凹的弧面，刚好匹配指腹的形态，按压时的反馈行程设计在1mm，能给操作者清晰的按压反馈，不会出现按动无响应的感知偏差。在实际工业场景中，这类手持遥控装置常配套用于工业阀门的远程控制、小型自动化设备的手动调试、起重辅助设备的近距离操作等场景，不需要操作者贴近设备运行区域，就能完成参数调整、动作触发等操作，能有效提升操作过程的安全性。设计过程中重点考量了手持状态下的重心分布，将内部元器件的安装位置尽量靠近手掌握持的中心区域，让整体重心落在掌心位置，握持时不会出现头重脚轻的下坠感，长时间手持操作也不会增加手腕的负担。壳体的曲面建模过程中，所有曲面都做了G2连续处理，表面没有曲率突变的位置，后续做表面喷涂处理时能保证漆面均匀附着，不会出现局部积漆、流挂的问题，同时顺滑的曲面也能减少日常使用中灰尘、油污的附着，日常清洁只需要简单擦拭就能保持表面整洁。

　　从安装边界来看，壳体内部的安装筋位都按照常用的遥控电路板尺寸做了预留，电路板安装位的定位柱高度统一，能保证电路板安装后与壳体内壁保持1mm的间隙，避免电路板上的元器件与壳体内壁发生剐蹭，同时电池仓的位置设计在握持区域的下方，更换电池时只需要推开底部的电池盖就能完成操作，不需要拆分上下壳体，日常维护十分便捷。按键下方的导电胶安装位做了定位凸台，能保证导电胶安装后不会出现移位，每个按键对应的导电胶触点位置都与电路板上的触点精准对齐，按压时能保证触发的可靠性，不会出现按动偏位导致的触发失败问题。壳体的尾部做了挂绳孔的结构设计，孔径为3mm，能配套安装手腕挂绳，使用时将挂绳套在手腕上，能避免操作过程中设备滑落造成损坏。

　　整体外形的最大长度控制在120mm，最大宽度为50mm，最厚位置为25mm，整体尺寸适配绝大多数成年人的手型，无论是手掌偏大还是偏小的操作者，都能舒适握持完成操作。曲面过渡区域的脱模斜度控制在1.5度以上，能保证注塑生产时顺利脱模，不会出现曲面拉伤的问题，壳体的内表面做了均匀的加强筋布局，加强筋的厚度为1mm，高度为3mm，既提升了壳体的整体结构强度，避免摔落时出现壳体开裂，又不会因为加强筋过厚导致表面出现缩痕，影响外观质量。
