Galaxy5s手机充电插头三维结构设计

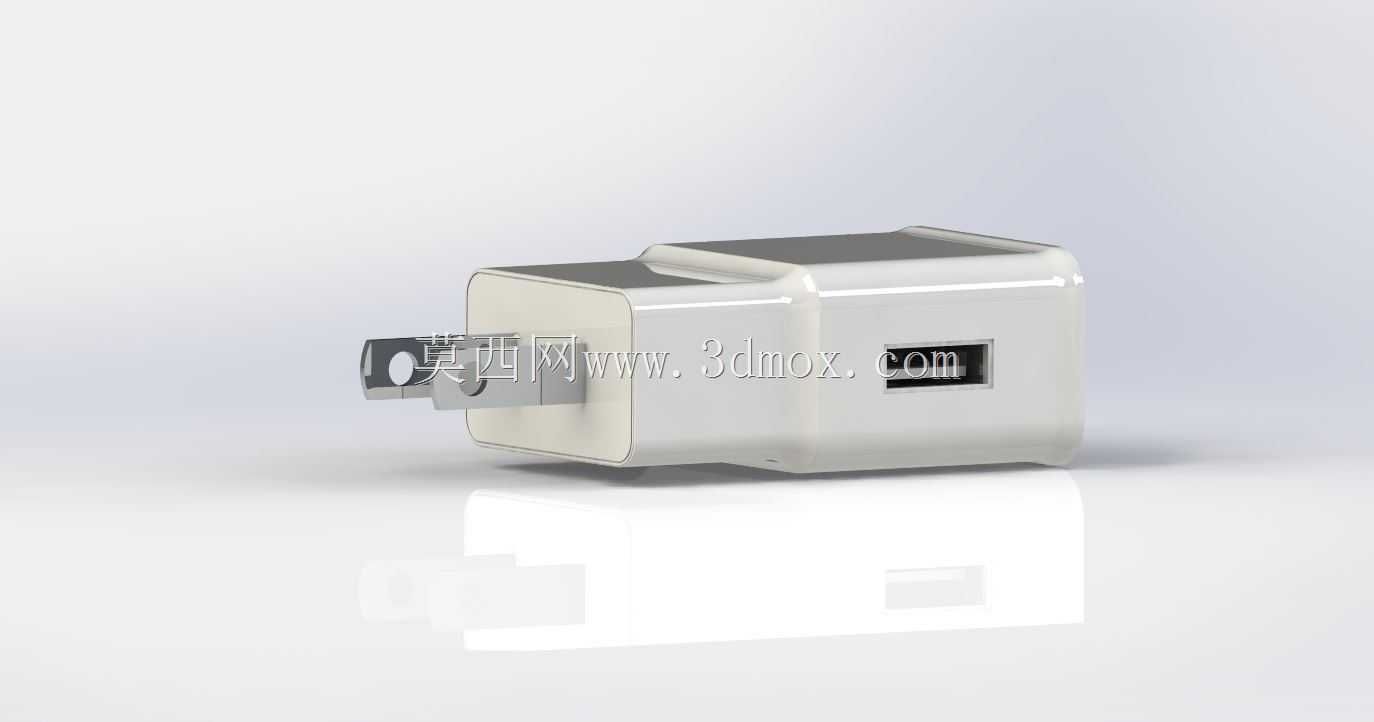

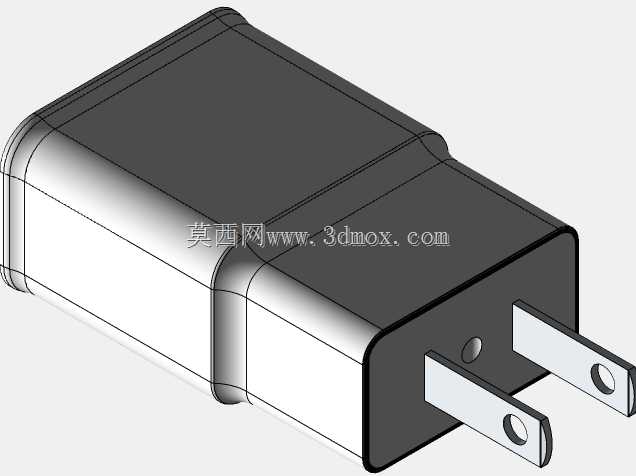

　　这款充电插头的三维建模，核心围绕日常消费电子的供电适配场景展开，日常使用中需要适配常规墙面86型插座、桌面插排的插孔间距，建模时严格控制插脚的伸出长度与中心间距，确保插入插座后不会出现松脱、干涉相邻插孔的问题，插脚采用国标扁插的尺寸规范，边缘做了微小的倒角处理，既符合五金冲压件的实际加工工艺，也能避免插拔时刮伤插座铜片。从功能层面来看，这款产品仅保留充电适配的主体结构，未附带USB数据线，建模时重点还原了壳体内部的腔体空间预留，壳体分为上下两部分扣合结构，接缝处做了0.1mm的止口配合设计，既可以保证装配后的密封性，也能在量产时简化超声波焊接的工艺路径，不需要额外添加卡扣结构就能实现壳体的牢固结合。

　　USB输出端口的位置设置在壳体的短边端面，端口的沉台深度控制在3.2mm，刚好可以容纳标准USB公头的插入深度，端口周围的壳体壁厚均匀控制在1.2mm，既可以保证端口的结构强度，避免多次插拔后出现端口开裂的问题，也不会因为壁厚过厚导致注塑时出现缩痕影响外观。外形设计上采用了圆润的弧面过渡，所有边角的R角控制在2mm到5mm之间，握持插拔时不会有硌手的触感，壳体表面做了高光面的质感还原，符合消费类电子配件的外观处理工艺，整体外形的长宽高比例控制在合理区间，插入墙面插座后不会因为重心过于靠外导致插头下坠松脱。

　　建模过程中对内部的元器件布局做了适配性的空间预留，高压侧与低压侧的隔离距离满足安规要求，插脚与内部PCB板的连接位置预留了焊盘空间，整流桥、变压器、滤波电容等核心元器件的摆放位置都在腔体内部做了合理排布，不会出现元器件顶到壳体内壁的问题。从实际使用场景出发，这款充电插头需要满足日常随身携带的使用需求，所以整体结构没有突出的易损部件，插脚的根部做了加厚的加强筋设计，即使放在包内与钥匙等硬物磕碰，也不会出现插脚弯折的问题，壳体的材料选用常规的阻燃PC材质，建模时的壁厚设计充分考虑了注塑成型的流动性，不会出现缺胶、飞边的量产问题。

　　在安装边界的考量上，这款插头插入插座后，突出墙面的距离控制在合理范围，不会影响插座前方的家具摆放，也不会遮挡插排上的其他插孔，相邻插孔的避让距离经过反复校核，即使同时插两个同规格的插头，也不会出现互相干涉的情况。USB端口的内部弹片位置做了精准的定位建模，确保公头插入后可以和弹片可靠接触，不会出现接触不良导致的充电中断问题，端口的防尘结构也做了简化设计，不需要额外的防尘盖，依靠壳体本身的结构就可以减少日常使用中灰尘的进入。整体建模没有多余的装饰性结构，所有曲面和结构都服务于实际使用功能，弧面的过渡不仅提升了握持手感，也能在注塑生产时减少应力集中的问题，提升壳体的抗摔性能，从1米高度自由跌落至水泥地面时，壳体的接缝处不会出现开裂，插脚也不会出现变形偏移。
