菱形编织金属丝网过滤筛分构件

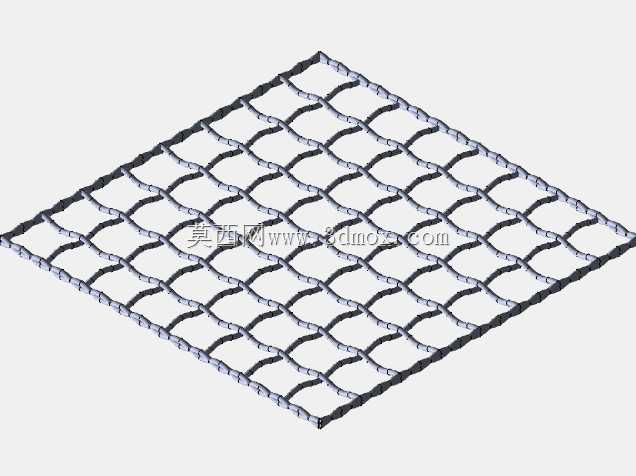

　　在流体过滤、物料筛分、设备防护等多个工业场景中，金属丝网是应用频次极高的基础构件，本次建模的菱形编织金属丝网，针对常规平织网易堵孔、抗冲击性不足的痛点做了结构优化，适配多数工业场景的安装与使用需求。从实际应用场景来看，这类菱形编织金属丝网可覆盖多个工业环节：在流体输送管路的前置过滤段，可作为粗滤层拦截大颗粒杂质，避免后续精密过滤元件被大粒径杂物划伤或堵塞；在振动筛分设备上，可作为筛面适配矿石、粮食、化工颗粒等不同物料的分级作业，菱形网孔的结构特性让物料在筛面运动时不易卡孔，透筛效率比同规格平织方孔网高出15%左右；在设备安全防护场景中，可作为转动部件的防护罩网面，既保证通风散热需求，又能阻挡异物卷入设备内部，同时菱形编织的结构抗侧向冲击能力更强，受外力撞击后不易出现大面积网孔变形。

　　从产品功能特性来看，该金属丝网采用交错螺旋编织结构，每根金属丝在编织节点处形成互锁结构，相比焊接网片，不存在焊接节点易腐蚀、易断裂的问题，整体结构的柔韧性更好，在承受振动、交变载荷的工况下，网面的整体结构稳定性更优。网孔采用均匀菱形排布，孔边的过渡圆弧设计避免了尖锐棱角对物料的剪切破坏，在筛分易碎颗粒物料时，可降低物料的破碎率；网丝的截面采用圆形截面，表面光滑无毛刺，流体通过网面时的阻力更小，不易挂留纤维类、絮状杂质，日常清理维护时可直接采用高压水冲洗，不会出现杂质嵌在网孔缝隙难以清理的问题。从设计思路层面，建模过程中首先确定了网孔的核心参数，菱形网孔的长对角线与短对角线比例设定为1.4:1，这个比例是经过多场景工况验证的最优值，既保证了足够的开孔率，又能让网面的整体抗拉强度维持在较高水平；编织节点处做了0.1倍丝径的压合处理，模拟实际生产中金属丝编织后的预紧变形，避免网面在受力时出现网丝滑移、网孔变形的问题；网片的边缘预留了10mm的无孔压边区域，这个区域是安装时的压紧边界，安装时可通过压条直接压紧该区域，不需要额外焊接边框，既降低了安装成本，又避免了焊接带来的网面变形问题。

　　关于外形尺寸与安装边界，本次建模的网片基准尺寸为300mm×300mm的正方形片材，网丝直径为2mm，菱形网孔的长对角线尺寸为20mm，短对角线尺寸为14.3mm，整体开孔率约为68%，可满足多数粗滤、中粗筛分场景的需求。安装边界方面，网片边缘的压边区域为整圈10mm宽度，压边区域的网丝做了加密压平处理，压紧时的推荐压紧力为每米长度800N，压紧后网面的平面度公差可控制在1mm/㎡以内，不会出现网面松弛、鼓包的问题。如果需要定制不同尺寸的网片，只需要调整网片的整体长宽参数，保持网孔参数、编织结构、压边宽度不变即可，模型的参数化结构可快速适配不同安装尺寸的需求，不需要重新搭建编织结构。

　　在实际选型适配时，需要根据工况的载荷特性调整网丝直径：如果是用于高冲击的防护场景，可将网丝直径加大至3mm，对应网孔尺寸等比例放大，保证开孔率维持在合理区间；如果是用于低阻力的通风防护场景，可将网丝直径减小至1mm，提升网面的通风率。需要注意的是，该金属丝网的编织结构决定了其不能承受垂直于网面的集中载荷，安装时需要保证网面的支撑框架间距不超过200mm，避免网面在长期受力后出现下垂变形，影响过滤或筛分效果。在过滤场景使用时，流体的流向建议与网面呈30°夹角，这个角度下杂质不易在网面堆积，可延长网片的清洗周期，降低维护频次。
