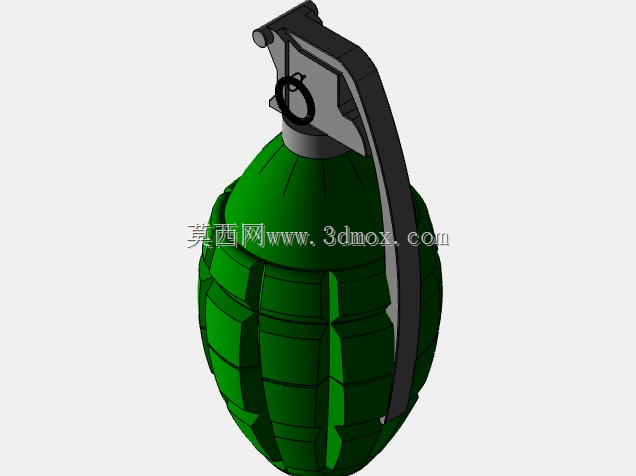

卵形破片杀伤手榴弹结构三维建模

　　本次建模的卵形破片手榴弹，是步兵班组近距离作战的核心面杀伤装备，在城市巷战、堑壕争夺、掩体清除等近距离接敌场景中，能够依托破片覆盖范围填补枪械直射的火力空白，对无防护或轻防护集群有生目标形成有效压制，同时也可用于破坏简易工事、轻型装甲车辆的外露观瞄设备。从结构设计逻辑来看，整体采用卵形回转体布局，核心考量是单兵握持时的贴合度——卵形曲面能够适配不同手型的握持弧度，投掷时手腕发力的力矩传递更顺畅，相比传统圆柱形弹体，出手后的飞行稳定性更好，落点散布范围更小。

　　弹体外壁预制的纵横交错破片槽，是战斗部设计的核心细节，槽深与槽距经过反复匹配，既保证弹体在爆炸时能够沿预制槽规则碎裂形成均匀质量的破片，避免出现过大未碎裂块降低杀伤效率，也不会因为槽深过深削弱弹体结构强度，导致日常携行、运输过程中出现壳体变形的问题。引信保险机构的建模完全还原实装的动作逻辑：保险握片在保险销未拔出时，会牢牢卡住击针座的运动行程，击针处于完全待发锁定状态，此时即使弹体受到常规磕碰、跌落，击针也不会触碰火帽引发意外发火；当保险销拔出后，握片在击针簧的预紧力作用下会向外弹飞，解脱对击针的约束，此时击针在弹簧力驱动下撞击火帽，点燃延期药柱，经过固定延期时间后引爆传爆药，最终引爆主装药形成杀伤破片。

　　从安装边界与尺寸适配角度，弹体最大直径控制在单兵单手握持的舒适区间，整体重心位于弹体几何中心偏下位置，投掷时的出手手感更扎实，不会出现头重脚轻导致的飞行轨迹偏移；引信组件与弹体采用螺纹连接结构，螺纹旋合长度经过匹配，既保证战斗部与引信的连接强度，承受投掷过程中的离心力与落地冲击力不松脱，也便于生产装配过程中的快速组合。弹体顶部的保险拉环采用圆弧过渡设计，避免携行时钩挂装具、衣物造成保险销意外脱出，拉环的尺寸适配戴战术手套的操作需求，即使冬季佩戴厚手套也能顺利勾住拉环完成拔出动作。

　　在内部结构的建模处理上，主装药腔与弹体内壁紧密贴合，没有多余空隙，避免炸药在腔体内晃动影响重心，同时传爆药柱位于主装药中心位置，保证起爆时爆轰波能够均匀传递到整个主装药，让所有炸药同时爆轰，能量利用率达到最高。延期药管的位置做了密封结构设计，避免雨水、沙尘进入药管导致延期时间不准或者哑火，握片与弹体之间的配合间隙控制在合理范围，既保证保险销拔出后握片能够快速弹开不卡滞，也不会因为间隙过大导致日常携行时握片晃动产生异响。整体建模过程中，所有运动部件的行程都做了干涉检查，模拟保险解除、击发的全动作流程，确认各零件在运动过程中不会出现卡滞、碰撞的问题，弹体表面的防滑纹路深度经过优化，握持时的摩擦力足够，即使手心出汗或者沾有泥沙也不会出现脱手的情况。
