钢制汽车轮辋结构三维设计

　　轮辋作为汽车行走系统的核心承载部件，直接决定了轮胎的安装适配性与整车行驶的可靠性，日常在乘用车、商用车乃至工程作业车辆的行走机构中都能见到这类部件的身影，它需要在车辆满载、过坎冲击、高速旋转、持续交变载荷的工况下保持结构稳定，不能出现开裂、变形、气密性失效等问题，同时还要兼顾轮胎拆装的便利性与动平衡性能。

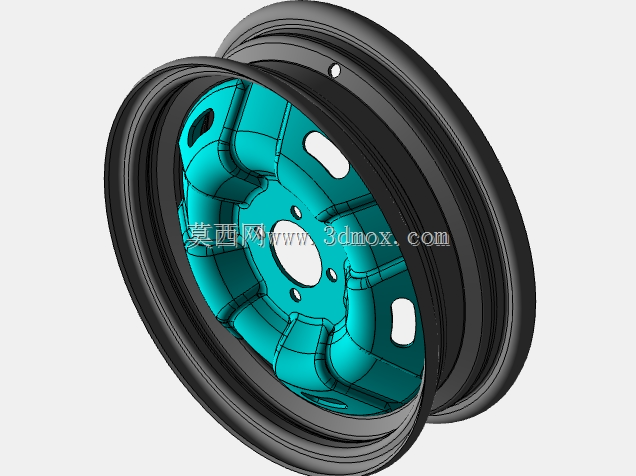

　　从结构设计逻辑来看，这款轮辋采用深槽式钢制结构，轮缘部分做了多层卷边强化处理，对应轮胎胎圈的安装位置预留了标准的贴合弧面，能够保证轮胎充气后胎圈与轮辋紧密贴合，避免高速行驶时出现轮胎脱圈、慢漏气的问题。轮辐部分采用不等厚冲压成型结构，在螺栓安装孔周边做了局部加厚的凸台设计，既可以分散轮毂连接螺栓的预紧力，避免长期使用后螺栓孔出现应力开裂，也能减少轮辐整体的材料用量，实现轻量化与结构强度的平衡。轮辐上开设的多个异形减重孔，并非随意排布，每个孔的位置都经过动平衡配重校核，同时兼顾了刹车系统的散热需求——车辆制动时刹车盘产生的热量可以通过这些孔洞快速散出，避免轮辋局部过热导致轮胎橡胶老化加速。

　　在安装边界的设计上，轮辋的中心定位孔采用台阶式结构，与车桥轮毂的定位轴颈采用过渡配合，保证轮辋安装后的同轴度，减少高速旋转时的径向跳动。周边的螺栓孔分布圆直径严格匹配对应车型的轮毂螺栓参数，孔位周边的冲压沉台可以让螺栓头完全沉入，避免螺栓突出刮蹭轮毂装饰盖或者刹车部件。轮辋的槽深、轮缘宽度、胎圈座角度都严格遵循对应轮胎规格的安装标准，不需要额外修改就可以直接适配对应尺寸的子午线轮胎，轮胎拆装时可以利用深槽的空间将一侧胎圈压入槽内，顺利完成另一侧胎圈的拆装作业，降低维修更换轮胎的操作难度。

　　从实际使用场景的适配性来看，这款轮辋的结构设计兼顾了日常铺装路面行驶与轻度非铺装路面的承载需求，轮辋外侧的轮缘做了加厚处理，即便车辆靠边停车时胎侧刮蹭路肩，也不容易出现轮缘变形导致的气密性失效问题。轮辐与轮辋本体的连接位置采用满焊焊接工艺，焊道经过打磨平滑处理，既减少了焊接应力集中，也能避免焊道位置积存泥水导致的锈蚀问题，提升部件的长期使用寿命。在建模过程中，所有的圆角过渡、冲压拔模角度都按照实际冲压工艺要求设置，没有出现无法开模、无法冲压成型的锐角或者负角结构，模型的壁厚参数完全匹配量产钢制轮辋的实际板材厚度，结构受力的薄弱位置都做了对应的加强筋或者翻边处理，能够承受垂直载荷、横向侧向力、启动制动时的扭矩载荷的复合作用，不会出现局部应力超过材料屈服强度的问题。

　　针对日常使用中容易出现的问题，这款轮辋在设计时也做了对应的优化：气门嘴安装孔位置做了局部加厚，避免长期使用后气门嘴底座密封失效；轮辋的内侧做了平滑过渡，没有突出的棱角，避免安装内胎（如果适配有内胎轮胎）时刮蹭内胎导致漏气；轮辐的安装面做了精加工平面处理，保证与轮毂安装面完全贴合，避免出现安装面贴合不严导致的车轮抖动、螺栓松动问题。整个模型的结构完全还原量产钢制轮辋的实际结构，没有多余的装饰性结构，所有的几何特征都服务于功能需求，既可以作为汽车行走系统设计的参考部件，也可以用于整车装配的干涉校核、维修教学的结构演示场景。
