阀块安装用金属钣金承载支架结构

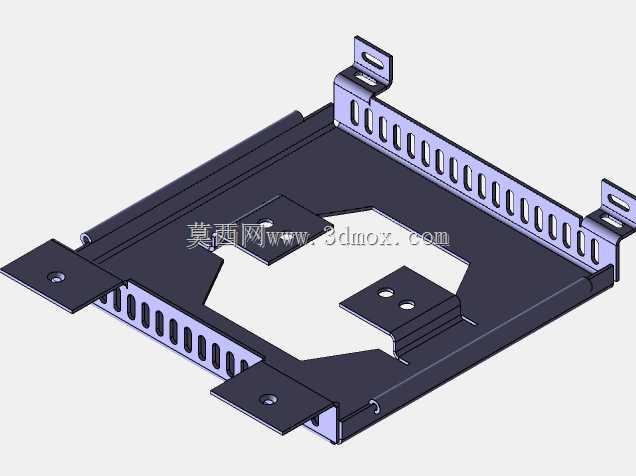

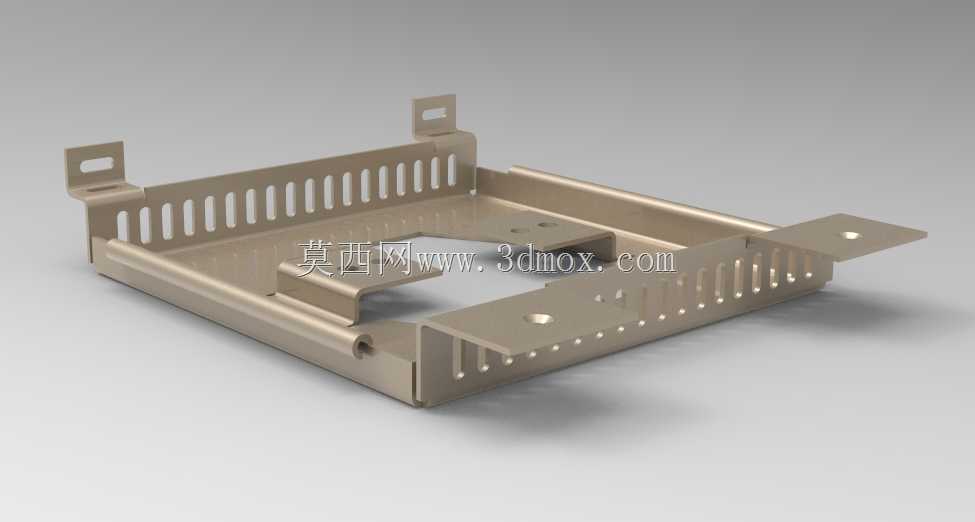

　　这类钣金承载构件主要应用在工业液压、气动控制回路的阀组集成安装场景中，作为阀块与设备主体机架之间的衔接承载结构，承担阀块的定位固定、布线避让、散热辅助的多重作用，在小型液压站、桌面型气动测试台、集成式流体控制模组中应用十分普遍。从结构功能来看，构件整体采用薄金属板材一体折弯成型，底部为平整的承载基面，可与阀块的安装底面完全贴合，保证阀块安装后的平面度，避免因安装面翘曲导致阀块密封面受力不均出现渗漏问题。基面四周延伸出的折弯翻边，一方面提升了整体构件的结构刚性，抵消薄板材受力后的形变趋势，另一方面翻边上开设的均匀长条散热槽，可在阀块工作过程中辅助空气流通，带走阀块工作产生的部分热量，避免局部热量堆积影响密封件使用寿命。

　　构件两侧延伸出的带安装孔的固定支耳，是整个结构与设备机架连接的核心部位，支耳上的安装孔位经过位置公差校核，可适配标准规格的安装螺栓，支耳与主体结构的折弯处做了应力释放处理，避免长期受载后折弯位置出现裂纹。设计过程中，首先根据待安装阀块的底面轮廓确定承载基面的外形尺寸，预留出阀块外接管路接头的操作空间，避免安装后管路接头与支架结构出现干涉；其次根据阀块的总重量计算板材的选型厚度，保证在额定负载下支架的最大形变不超过0.1mm，满足精密阀块的安装精度要求；边缘法兰的折弯高度经过反复校核，既要保证足够的结构刚性，又不能过高遮挡阀块上的调节旋钮、传感器接口，方便后期设备调试与维护操作。

　　TabJogHem特征的应用，主要是在板材的边缘位置做折边处理，消除板材裁切后的锐边，避免安装维护过程中划伤操作人员，同时折边结构也进一步提升了边缘位置的结构强度，避免薄板边缘受外力碰撞出现变形。从安装边界来看，构件整体的外轮廓尺寸适配常规小型阀块的安装需求，支耳的安装孔中心距符合通用工业机架的安装孔位标准，不需要对现有设备机架做额外的打孔改造即可直接安装，降低了现场安装的改造成本。构件上预留的异形避让缺口，是针对阀块底部突出的定位销、油口接头设计的，安装时可直接将阀块沿缺口位置对位放置，不需要额外调整位置，提升装配效率。

　　侧面的长条开孔除了散热作用外，还可用于阀块外接线缆、气管的走线固定，可配合扎带将管路线缆规整固定在支架上，避免设备运行过程中管路晃动与其他部件产生摩擦破损。这类钣金结构的设计核心是在满足承载强度、安装精度的前提下，尽可能简化加工工序，所有结构特征都可通过数控冲压、折弯工序一次成型，不需要额外的焊接、打磨工序，既降低了加工成本，也避免焊接变形对安装精度的影响。在实际选型应用中，需要根据所承载阀块的重量、工作时的振动幅度确认板材厚度是否满足要求，对于振动较大的应用场景，可在支耳与机架连接的位置加装减震垫片，进一步降低振动对阀块工作精度的影响。
