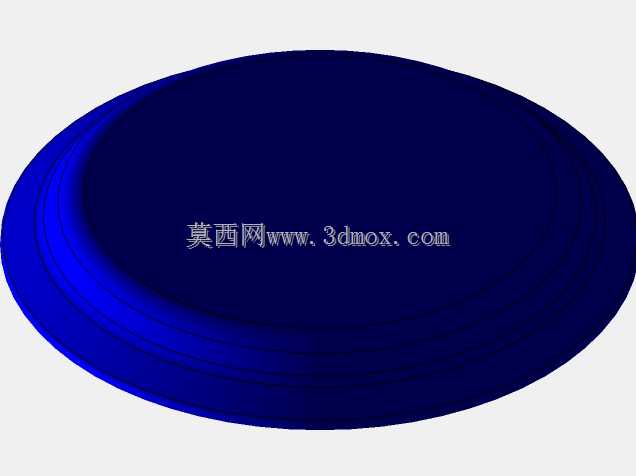

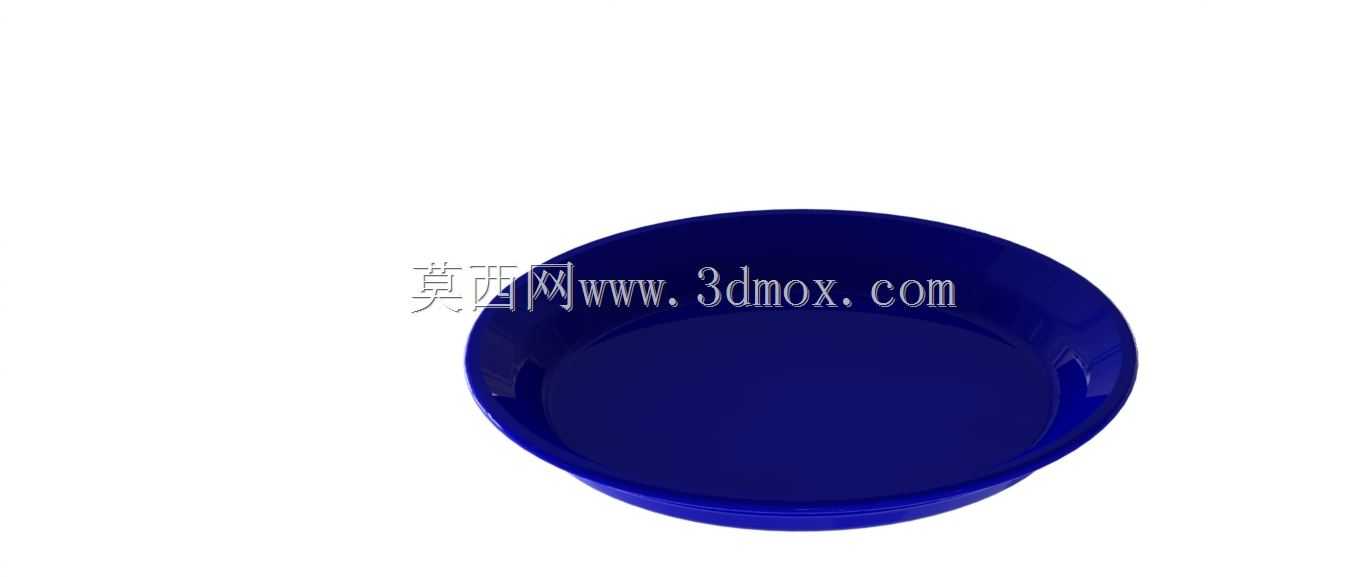

深蓝色敞口浅型盛接碟结构设计

日常生产与生活场景里，这类浅型敞口碟的应用覆盖范围极广，小到实验室操作台的试剂临时盛放、生产工位的小零件规整摆放，大到餐饮场景的餐食承托、化工场景的少量原料临时盛接，都能看到这类结构的身影。很多刚接触结构设计的从业者会觉得这类敞口浅碟结构简单，不需要做太多设计考量，实际落地生产或者做配套适配的时候，往往会因为忽略细节出现堆叠卡滞、承托滑落、边缘刮手、盛液外溢这类实际问题。

从结构设计的角度拆解这个碟体，首先要明确核心功能边界：浅型结构决定了它不适合大容量、高深度的物料盛放，核心作用是小批量物件的平铺承托、少量液体的临时盛装，以及零散小件的规整归集。设计时最先要敲定的是碟底的接触结构，整个碟底不能做成完全平整的平面，实际加工中不管是注塑成型还是冲压成型，完全平整的底面很容易因为成型应力出现中部拱起的变形，放置在台面上会出现晃动不稳的问题，常规的处理方式是在碟底外圈做一圈宽度2-3mm的接触凸环，凸环的平面度控制在0.1mm以内，中部区域做0.2-0.3mm的内凹，既可以规避成型变形带来的放置不稳，也能减少碟底和放置台面的接触面积，避免台面有少量水渍或者油污的时候出现吸附粘黏的情况，拿取的时候更顺畅。

碟身的侧壁过渡是整个结构的设计重点，从碟底到碟口的过渡不能做成直壁结构，直壁结构的碟体在堆叠存放的时候，两个碟体的侧壁会完全贴合，真空吸附作用下很难分开，批量收纳的时候效率极低。这个模型采用的是外扩式斜壁设计，侧壁和竖直方向的夹角控制在8-10度，这个角度区间是经过大量实际验证的：角度太小，堆叠的时候还是会出现卡滞，分离需要的外力过大；角度太大，会浪费过多的存放空间，同等高度下的堆叠数量会明显减少，同时碟口的直径会过度放大，摆放时占用的台面面积增加。侧壁和碟底的衔接位置做了R3-R5的圆角过渡，一方面是避免直角位置出现应力集中，不管是塑料注塑还是金属冲压，直角位置都容易出现成型缺陷，塑料件会出现应力发白，金属件会出现拉伸开裂；另一方面圆角过渡更方便日常清洁，不会在直角位置残留污渍或者物料残渣。

碟口位置的处理同样有讲究，不能直接做切口处理，切口的边缘锋利，很容易划伤操作人员，同时切口位置的结构强度低，受外力碰撞的时候很容易出现变形卷边。常规设计会在碟口位置做一圈卷边或者加厚凸缘，卷边的直径控制在2mm左右，既可以钝化边缘避免刮手，也能提升整个碟口的结构刚性，拿取的时候手指接触的位置是圆滑的弧面，握持手感更好，同时当碟体内盛放少量液体的时候，凸缘可以起到挡流的作用，轻微晃动的时候液体不会顺着碟的外壁流到台面上。

从尺寸边界来看，这类浅碟的常规直径区间在120mm-200mm之间，碟体高度控制在直径的1/6-1/5，这个比例下的碟体视觉协调性最好，盛放物件的时候不会因为深度太浅导致物件滑落，也不会因为深度过大影响小物件的取放。如果是用于工业工位盛放螺丝、垫片这类小五金零件，碟的内壁可以做细微的磨砂纹理，减少零件和碟壁的碰撞噪音，同时避免光滑内壁出现的反光问题，长时间在工位上操作的时候不会因为反光造成视觉疲劳；如果是用于餐饮或者实验室场景，内壁则要做高光光滑处理，方便清洁和擦拭，避免残留污渍。

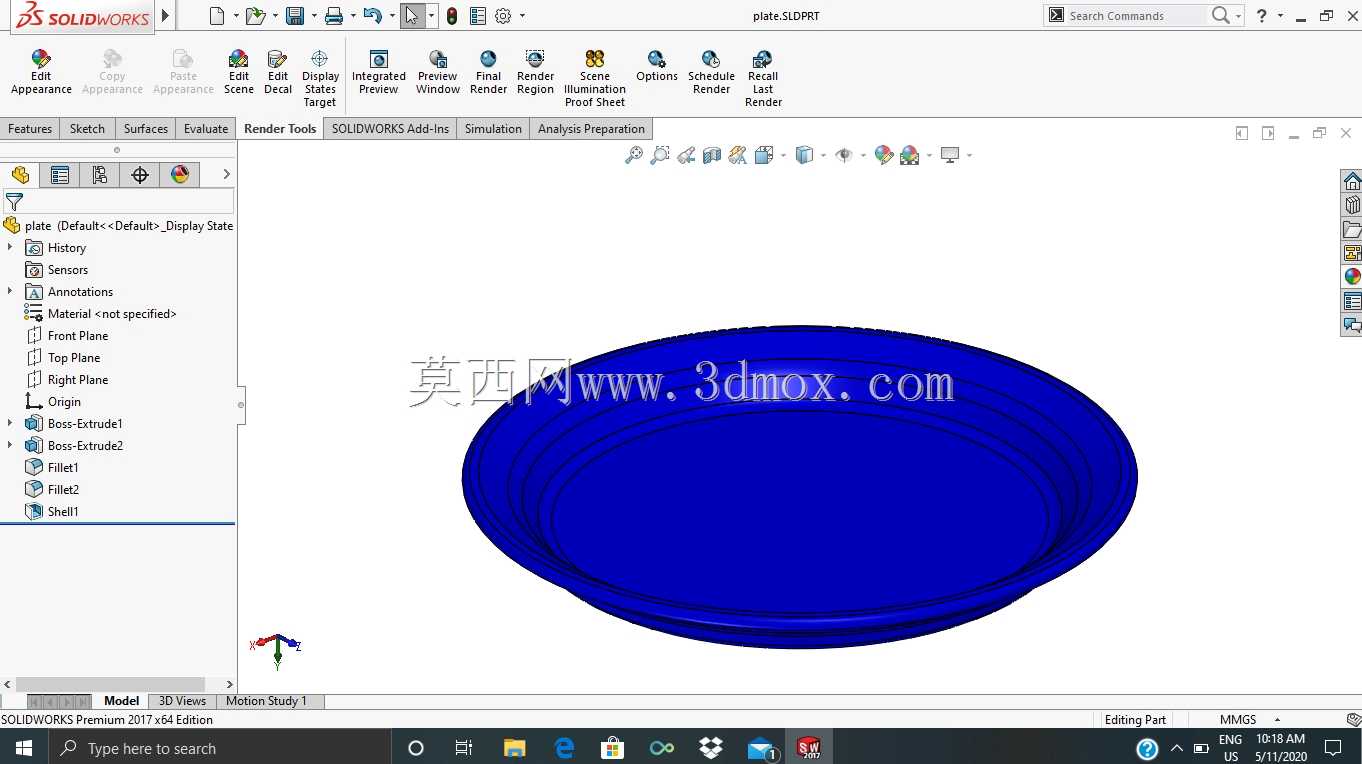

很多设计人员在做这类盘类零件建模的时候，容易忽略堆叠间隙的设计，两个碟体堆叠的时候，侧壁之间要预留0.3-0.5mm的间隙，这个间隙既可以保证堆叠的时候顺畅滑入，不会出现卡滞，也能避免间隙过大导致堆叠的时候倾斜歪倒。另外碟底的内凹深度也要和碟口的凸缘尺寸匹配，当多个碟体堆叠的时候，上方碟体的底部凸环要刚好落在下方碟体的碟口凸缘内侧，起到定位作用，堆叠到一定高度的时候也不会出现侧滑倾倒。

从材料适配的角度，这个结构可以适配多种成型工艺，如果采用食品级PP或者PET材质，就用注塑成型，壁厚控制在1.2-1.8mm，壁厚均匀避免出现缩痕；如果采用不锈钢材质，就用冲压拉伸成型，板材厚度选0.4-0.8mm，卷边位置要做双层卷边处理，避免割手；如果是采用密胺类的硬质材质，壁厚可以适当增加到2-3mm，提升整体的厚重感和抗摔性能。不同材料的收缩率不同，建模的时候要提前根据选定的材料设置缩放比例，避免开模后成品尺寸超出公差范围。

实际使用场景里，这类浅碟还有很多细节可以根据需求做调整，比如用于实验室称量场景的话，可以在碟底做防滑的硅胶嵌件，放置在精密天平上的时候不会出现滑动；用于工位零件盛放的话，可以在碟的外侧做标签卡槽，方便标注盛放的零件型号，避免物料混放；用于餐饮场景的话，可以在碟口做导流口设计，方便倾倒里面残留的液体。这些细节调整都不需要改动整体的基础结构，只需要在原有模型上做局部特征的增减，就能适配不同的使用需求，这也是这类通用盛接件的结构设计优势，基础结构的通用性极强，通过局部特征的修改就能覆盖多个行业的使用需求。
