法兰式压缩力测力传感器三维结构

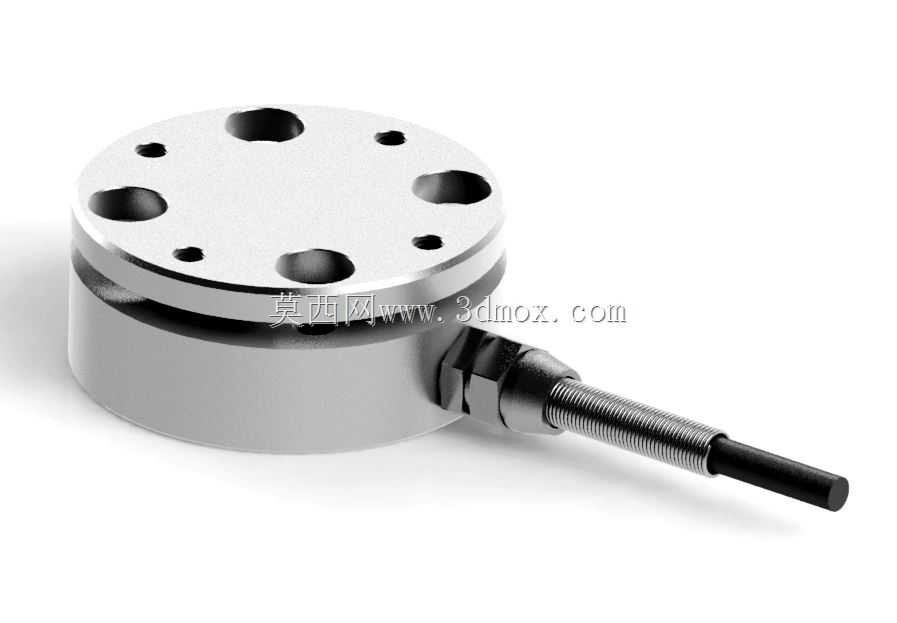

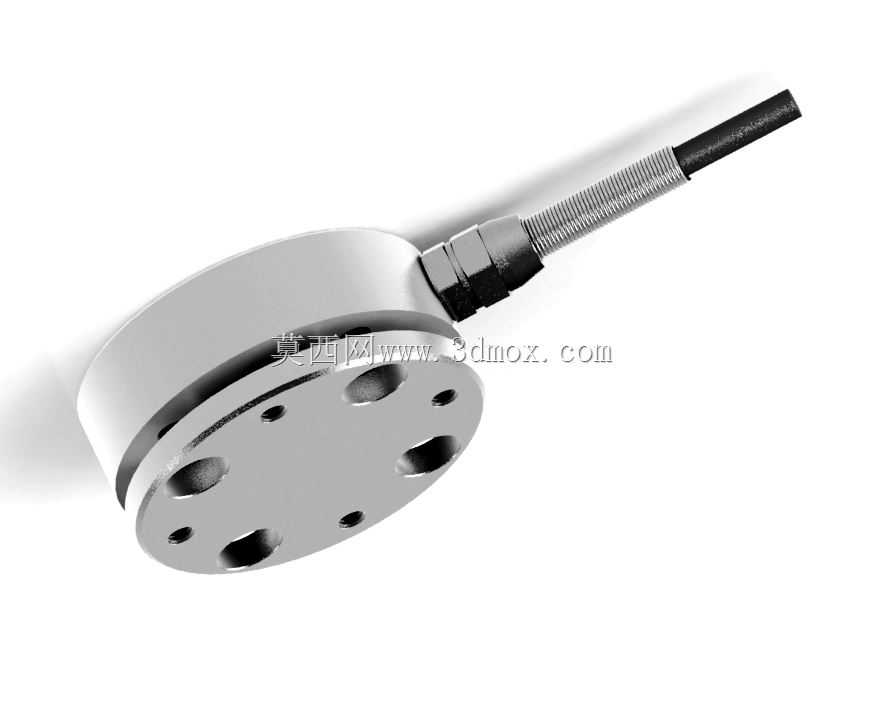

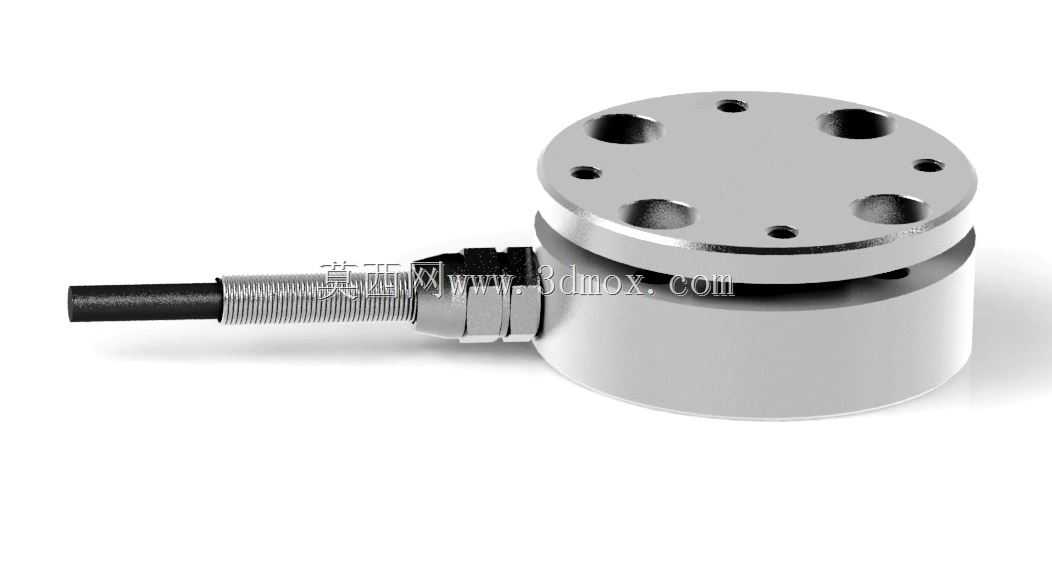

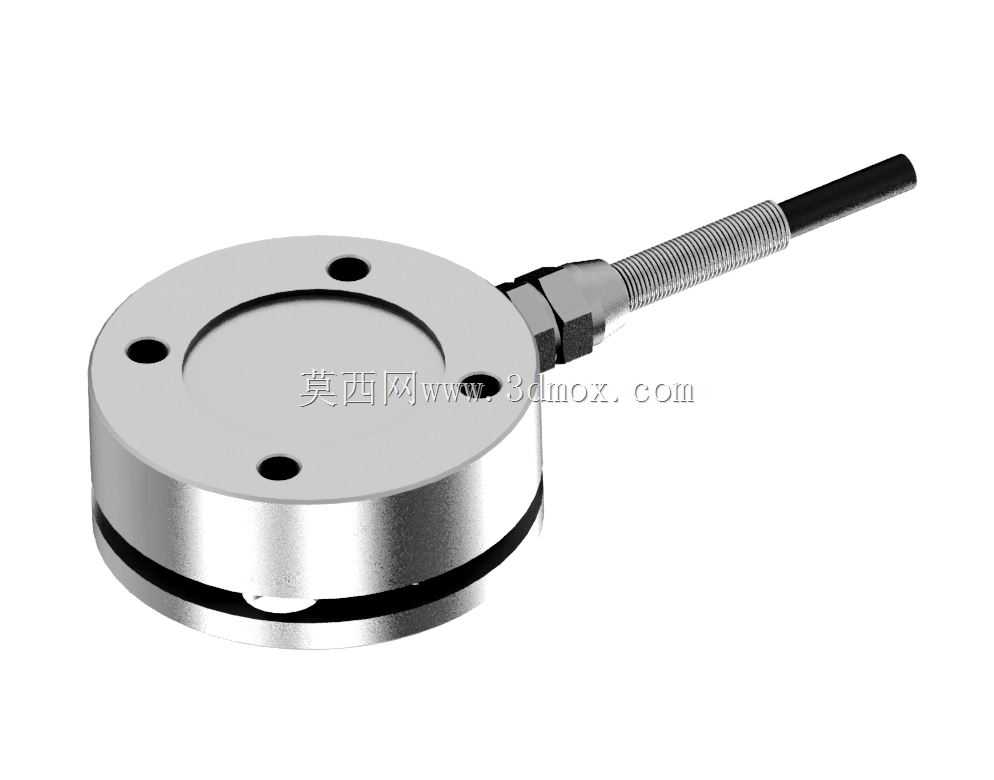

　　从结构设计来看，整体采用薄型圆柱主体加双侧法兰的布局，上端法兰面均匀分布8个安装孔，其中4个大孔用于穿装固定螺栓，4个小孔可适配定位销或者小规格紧固螺钉，这种孔位排布能保证安装后受力均匀，避免偏载带来的测量误差，主体的应变区做了薄壁环形设计，是核心的力敏变形区域，当两端法兰受到轴向压缩力时，薄壁环产生均匀的微应变，粘贴在薄壁内侧的应变片组成惠斯通电桥，将变形量转化为线性的电信号输出，出线端采用侧出的防水航空接头搭配铠装屏蔽线缆，既可以避免线缆在受压方向被挤压损坏，屏蔽层也能有效隔绝工业现场的变频器、伺服电机带来的电磁干扰，保证力值采集的稳定性。这类法兰式压缩力传感器，在工业测力场景里的适配性很强，常见于压装设备的压装力闭环监控、小型压力试验台的载荷采集、自动化装配线的压合工序力值反馈，也会用在仓储物流的称重模块、工业机器人末端压执行器的力反馈单元里，相比柱式拉压力传感器，它的法兰安装形式能更好适配两端硬连接的压缩力测量场景，不需要额外设计复杂的连接转接件，能直接通过法兰面上的安装孔固定在被测结构的两个受力端面之间。

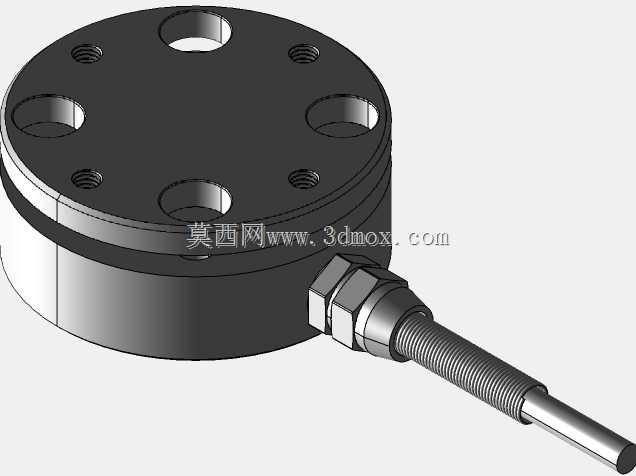

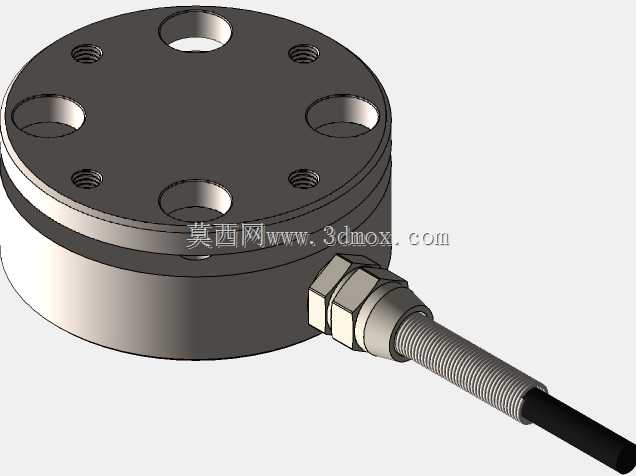

　　做三维建模的时候，首先要确认安装边界尺寸，主体的外径要匹配安装工位的预留空间，法兰厚度要满足螺栓沉头或者螺母锁紧的空间要求，出线端的线缆弯折半径要预留足够空间，避免安装后线缆过度弯折导致内部线芯断裂，建模时需要重点还原应变薄壁区的厚度尺寸，这个尺寸直接决定传感器的量程范围，2kN到20kN的不同量程，核心差异就是薄壁区的壁厚与过渡圆角大小，壁厚越薄，相同力值下的变形量越大，灵敏度越高，但过载能力会相应降低，过渡圆角的设计是为了避免应力集中，防止长期满载荷使用时出现疲劳断裂。

　　实际选型使用时，要注意安装面的平面度要求，两个安装法兰的贴合面平面度需要控制在0.02mm以内，如果安装面存在倾斜或者凹凸不平，会导致传感器承受附加的弯矩，不仅测量值会出现偏差，长期使用还会损坏内部应变结构，安装螺栓的预紧力要均匀对称施加，按照对角线顺序逐步拧紧，避免单侧预紧力过大导致传感器初始受力偏移。这类传感器的力值传递路径非常直接，轴向压缩力从上端法兰直接传递到应变薄壁区，再传递到下端法兰，没有多余的传力环节，所以测量滞后非常小，响应频率能达到上千赫兹，完全可以适配高速压装、冲击力检测这类动态力测量场景，侧出的线缆接头做了密封处理，能满足一般工业车间的防尘防泼溅要求，如果是在潮湿或者有切削液的场景使用，还可以在接头处额外增加密封护套。

　　建模过程中，安装孔的位置度公差需要严格控制，孔位的分度圆直径偏差要控制在0.05mm以内，否则现场安装时会出现螺栓无法穿入的问题，法兰端面与主体轴线的垂直度也要保证，否则安装后会出现受力偏载，线缆接口的内螺纹尺寸要匹配标准航空插头，建模时可以直接调用标准件库的航空插头模型装配，保证接口尺寸的通用性。和传统的S型拉压力传感器相比，这种法兰式结构的整体高度更低，在安装空间受限的压装工位里优势非常明显，不需要预留太长的安装空间，整体刚性也更好，能承受一定的侧向力冲击，当然使用时还是要尽量避免侧向力超过额定值，侧向力会导致薄壁环产生非轴向的变形，带来测量误差。在做设备结构设计时，如果选用这类传感器，要在传感器的上下两端设计硬度不低于HRC40的承压垫块，避免软质的安装面在长期受压后出现凹陷，导致传感器受力状态改变，垫块的接触面要做磨削加工，保证平面度和粗糙度要求，同时要设计防转结构，防止设备运行过程中传感器跟转，拉扯出线线缆。
