剪切梁式称重测力传感器结构设计

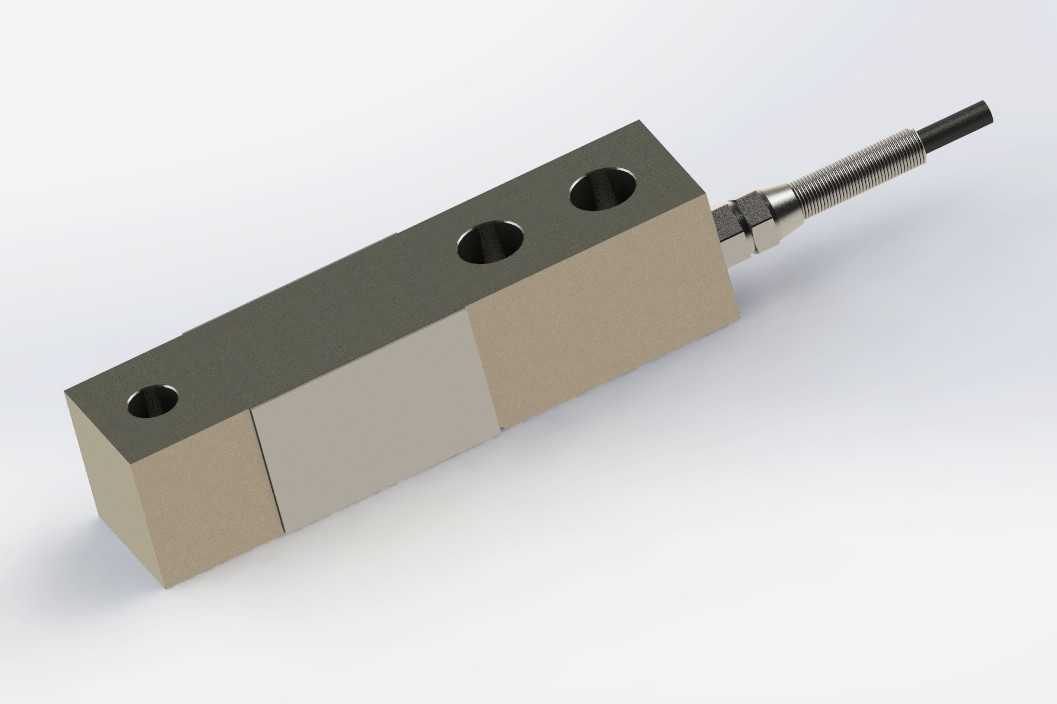

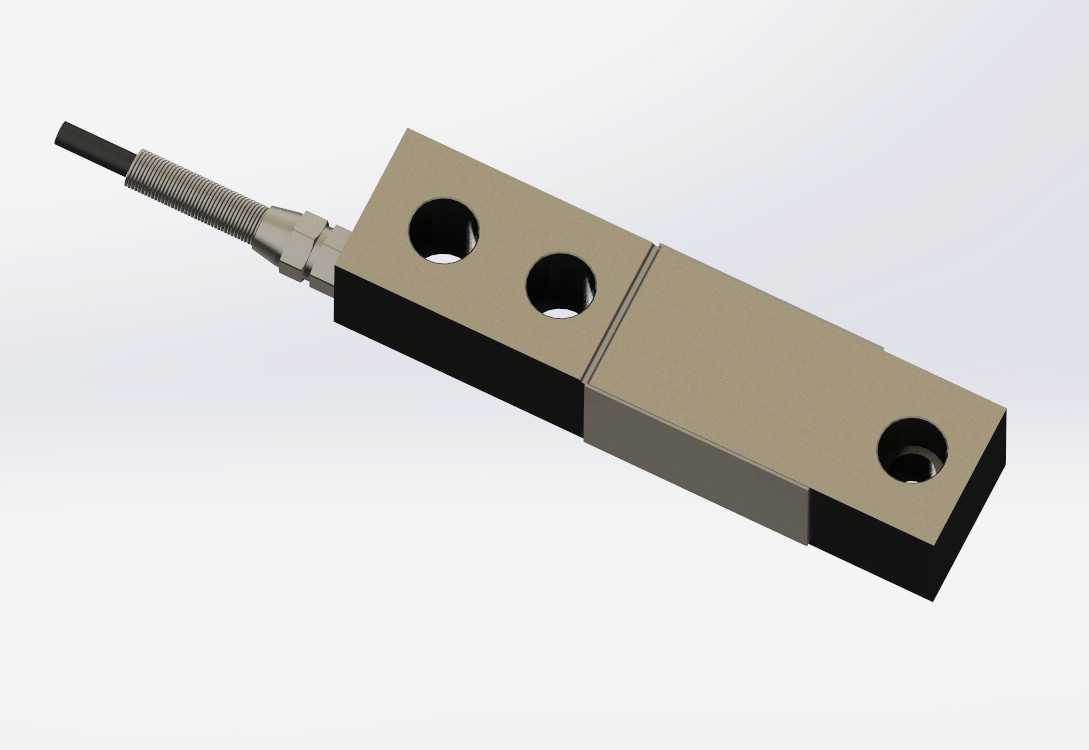

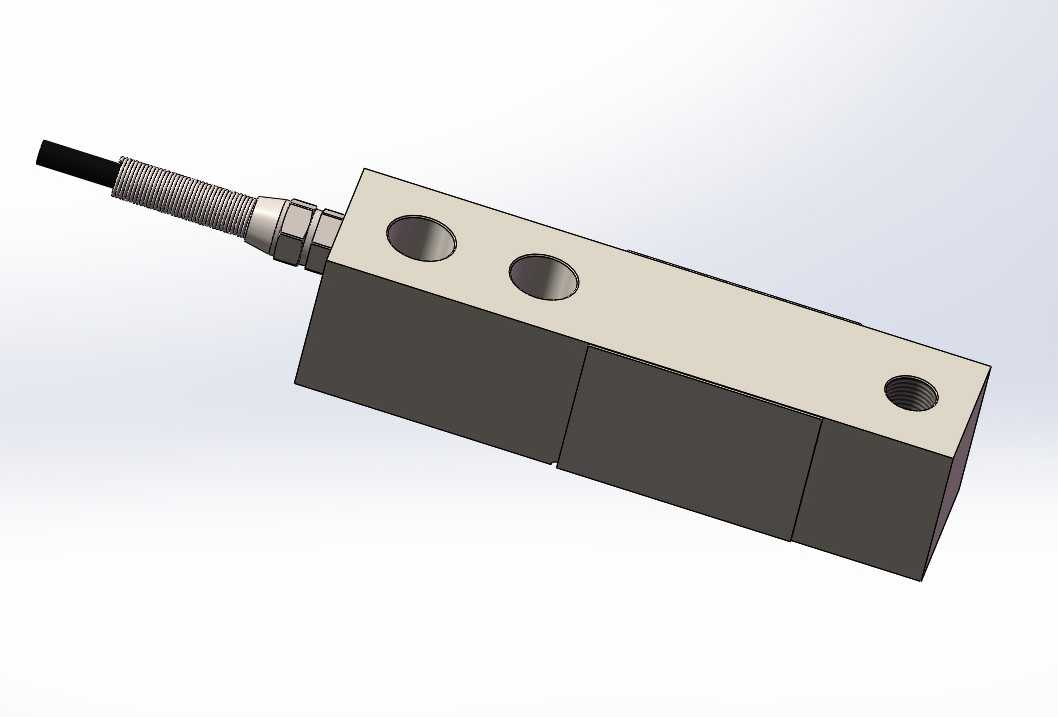

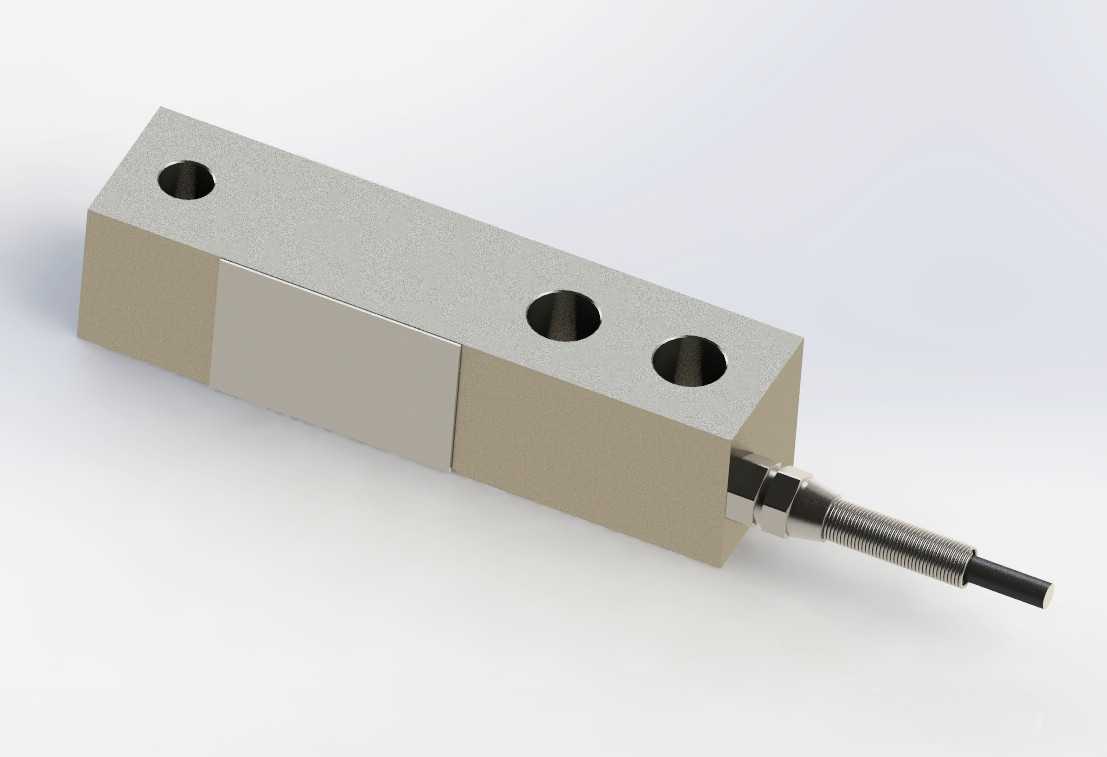

　　从结构设计逻辑来看，剪切梁结构的核心优势在于抗偏载能力强，当载荷作用点在设计允许的偏移范围内时，梁体剪切区的应变分布均匀性远优于悬臂梁结构，能有效降低安装位置偏差带来的测量误差，这也是这类结构被广泛应用在平台类称重场景的核心原因。梁体上共设置三处安装固定孔，其中靠近线缆引出端的两个通孔为主体固定孔，用于将传感器锁紧在设备安装基座上，远离线缆端的单孔为载荷承载端安装孔，用于连接称重台面、料斗支脚等承载部件，安装时需保证固定基座的安装面平面度公差控制在0.1mm以内，避免安装应力导致梁体产生附加形变，影响零点输出与测量线性度。在工业称重计量、力值检测场景中，剪切梁结构的测力元件是小量程静态、动态称重系统的核心承载部件，这类元件常被应用在平台秤、料斗秤、小型灌装设备、仓储货架载荷监测、自动化生产线在线检重工位中，承担载荷到电信号的转换功能，直接决定整套称重系统的测量精度与长期运行稳定性。这款剪切梁称重元件采用矩形截面梁式主体结构，主体采用合金钢材质经整体切削加工成型，表面做硬质阳极氧化与防腐封层处理，可适配多数工业车间的常规温湿度、轻度粉尘油污工况，无需额外加装复杂防护外壳即可满足常规使用需求。

　　线缆引出端采用金属防水接头做密封处理，线缆外层为不锈钢编织屏蔽层，可有效抵御工业现场的电磁干扰，保证应变信号传输稳定，接头与梁体的连接位置做了圆弧过渡处理，避免线缆反复弯折时出现线芯断裂的问题，适配设备运行过程中可能产生的小幅振动位移。从安装边界尺寸来看，这类量程覆盖500kg到2000kg的剪切梁传感器，梁体总长度通常在130mm到180mm区间，截面高度在30mm到40mm区间，宽度在40mm到50mm区间，安装孔位的中心距严格匹配行业通用安装尺寸，可直接替换同量程段的多数同类型产品，无需对原有设备安装基座做二次加工，降低设备改造的设计与加工成本。

　　在实际选型应用中，需要根据承载台面的尺寸、最大载荷、动载冲击系数来匹配对应量程的传感器，通常选型时会预留30%左右的量程余量，避免设备运行过程中的冲击载荷超出传感器弹性极限，造成不可逆的形变损坏。比如在1.2m×1.2m的小型平台秤应用中，通常会在四个角部分别安装单只1000kg量程的剪切梁传感器，总承载能力可覆盖3t以内的静态称重需求，同时搭配标准称重变送器即可实现重量信号的实时采集与传输；在小型料斗称重场景中，可根据料斗支脚数量配置3到4只同规格传感器，通过接线盒汇总信号后接入称重仪表，实现料仓物料重量的实时监测，配合上下限报警功能可实现物料补料、出料的自动化控制。

　　建模过程中需要重点关注梁体剪切区的壁厚设计，这一区域的尺寸直接决定传感器的量程与灵敏度，壁厚过大会导致相同载荷下应变片的形变不足，输出信号灵敏度偏低，壁厚过小则会导致梁体过载能力不足，容易在冲击载荷下发生塑性形变；同时安装孔的位置公差需要严格控制，固定孔与承载孔的中心距偏差需控制在0.05mm以内，否则会导致剪切区的受力位置偏移，影响传感器的线性精度与角差校正难度。梁体的边角位置全部做了R2到R3的圆角过渡处理，避免热处理过程中出现应力集中问题，提升梁体的疲劳强度，保证长期循环载荷下的测量稳定性。线缆接头的安装孔与梁体内部的应变片安装腔做了连通设计，方便应变片引线的穿出，腔体内壁做了光滑处理，避免穿线时划伤线缆绝缘层，应变片粘贴区域的平面度与表面粗糙度需要达到对应的工艺要求，保证应变片粘贴牢固，信号输出稳定。
