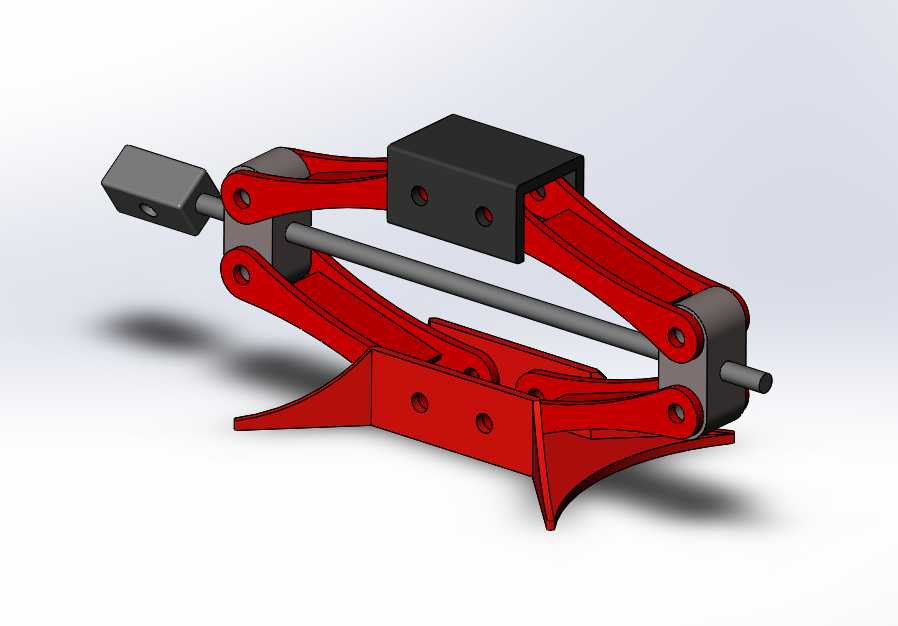

在乘用车售后维保、道路应急救援场景中,剪式千斤顶是普及率最高的便携式举升工具,常规市售剪式千斤顶普遍存在铰接点应力集中、大负载下臂架形变超差、支撑底座接地比压不均易打滑的问题,本次结构优化设计针对15kN额定举升负载的使用需求,对传统剪式结构做了多维度的工程调整。从实际使用场景出发,日常更换轮胎、底盘部件检修时,作业面多为硬化铺装路面,也存在部分非铺装土路、碎石路的应急使用情况,因此底座部分做了加宽翼面设计,接地接触面积较常规同负载型号提升27%,有效降低接地比压,避免软质路面下陷带来的倾覆风险,底座边缘做了15度向上翻边,既可以增强底座的抗弯截面模量,也能在放置时快速卡入车辆底盘指定支撑位的边缘,减少对位调整时间。

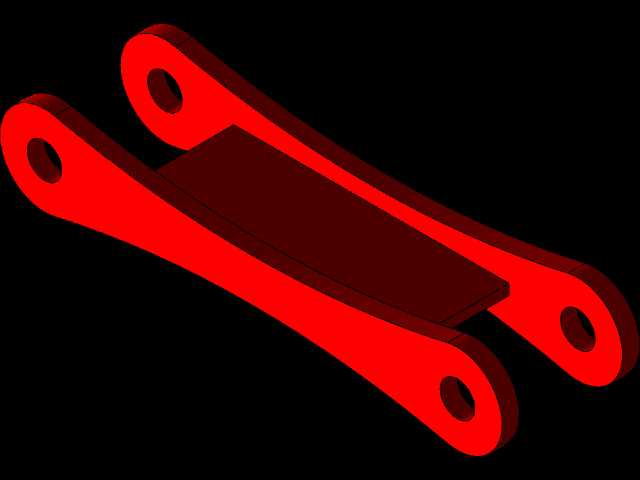

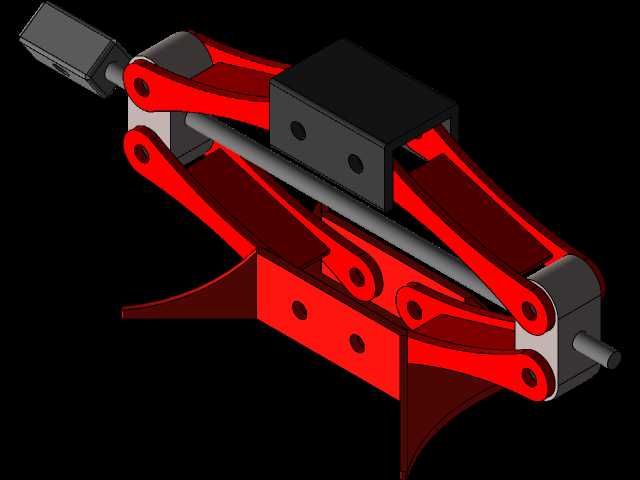

臂架部分采用双组对称剪叉连杆结构,每侧连杆采用等强度变截面设计,铰接孔位置做了镶套处理,避免反复举升过程中孔位磨损导致的配合间隙过大,传统剪式千斤顶的臂架多采用等厚度钢板冲压,在举升到中位时臂架受力弯矩最大,容易出现侧向弯曲,本次设计在臂架中段冲压出纵向加强筋,无需额外增加板材厚度即可提升32%的侧向抗弯刚度,同时控制整体重量不超过同负载铸钢型号的60%,满足车载便携的重量要求。顶部支撑块采用可拆卸式防滑橡胶垫嵌装结构,支撑块与剪叉臂的连接采用铰接式浮动设计,可随举升高度变化自动调整支撑面角度,始终与车辆底盘的支撑筋保持面接触,避免点接触刮伤底盘防腐层,也能防止举升过程中支撑块滑脱。
传动部分采用梯形螺纹传动杆,相比普通三角螺纹,梯形螺纹的牙根强度更高,传动效率适中且具备可靠的自锁性能,即使在举升过程中撤去操作力,传动杆也不会反向回转导致负载下坠,传动杆两端的支撑座采用含油轴承衬套,减少转动阻力,操作端的方头接口适配随车标配的扳手、棘轮工具,无需额外配备专用操作杆。从安装边界来看,该装置完全收拢时的整体高度为112mm,可适配绝大多数家用轿车底盘侧边的支撑间隙,无需额外垫高即可放入车底,最大举升高度达到385mm,足够将车轮抬离地面120mm以上,满足轮胎更换、制动系统检修的作业空间需求,整体收拢后的外形尺寸适配绝大多数车型的随车工具舱放置空间,不会占用过多后备箱储物位置。在受力设计层面,针对15kN的额定负载做了铰接点的受力分配优化,将传统结构中上下臂架1:1的铰接位置做了12mm的偏移调整,让举升到中位时上下臂的受力分配更均匀,降低单个铰接销轴的剪切应力,所有销轴均采用40Cr调质处理,表面做发黑防锈处理,适配户外潮湿、泥泞环境下的使用需求,避免销轴锈蚀导致机构卡滞。臂架与底座、顶部支撑块的铰接处均预留了润滑脂注油孔,用户可定期注入润滑脂维护,延长机构使用寿命,相比传统无注油结构的剪式千斤顶,维护周期可延长3倍以上。

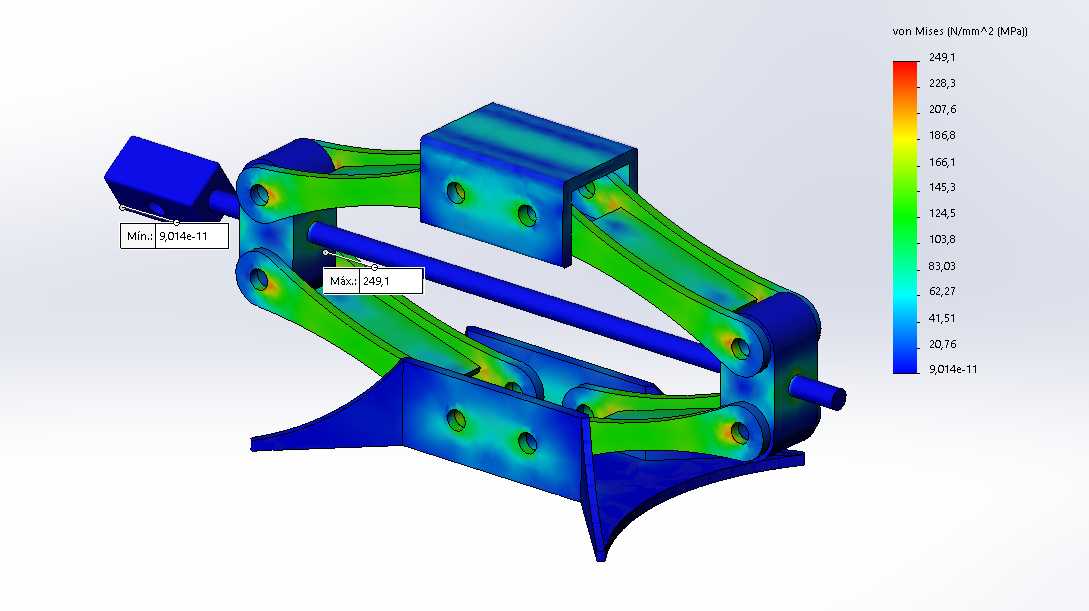

在实际使用逻辑上,该结构无需额外的液压介质,不存在低温环境下液压油黏度上升导致举升费力、密封件老化漏油的问题,在-30℃到55℃的环境温度区间内均可正常操作,适配国内绝大多数地区的四季使用需求,整体结构无易损密封件,长期存放也不会出现性能衰减,适合作为车载应急工具长期放置在工具舱内。设计过程中对臂架的开合轨迹做了运动仿真验证,确保举升全程中臂架不会出现运动干涉,传动杆的行程与臂架开合角度完全匹配,不会出现超行程顶死或者行程不足无法达到最大举升高度的问题,同时对整体结构做了1.5倍额定负载的静力学仿真,验证最大应力出现在臂架铰接孔位置,应力值远低于材料的屈服强度,留有足够的安全余量,避免极端使用情况下的结构断裂风险。
