剪式螺旋顶升支撑结构三维数模

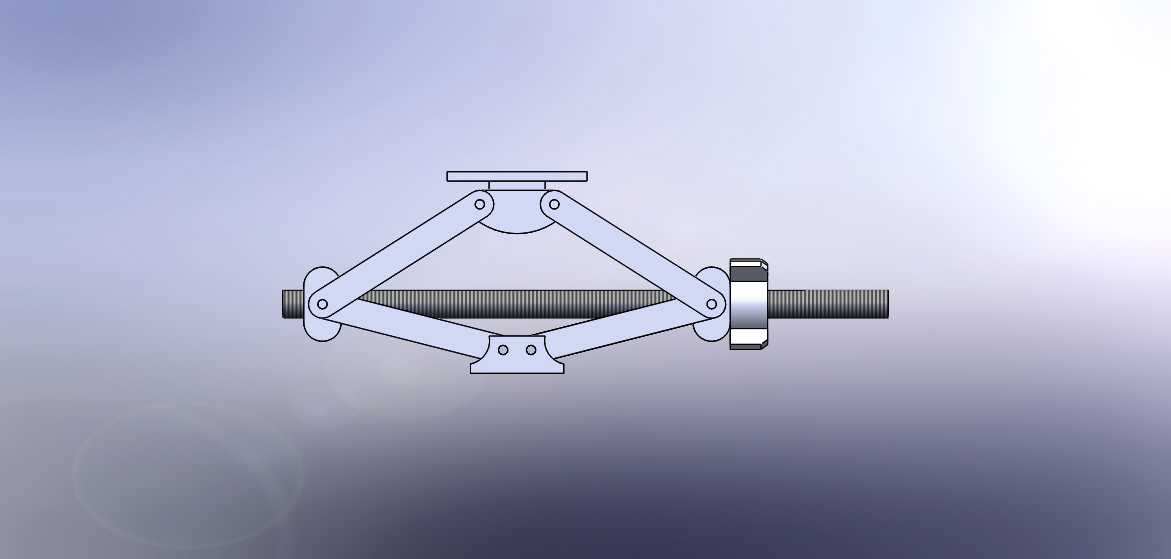

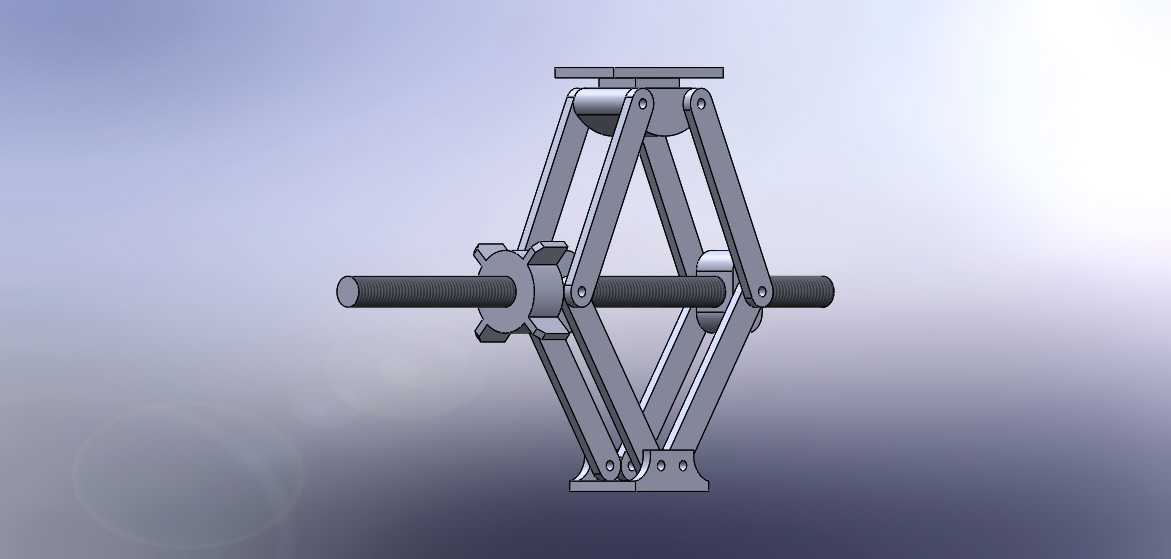

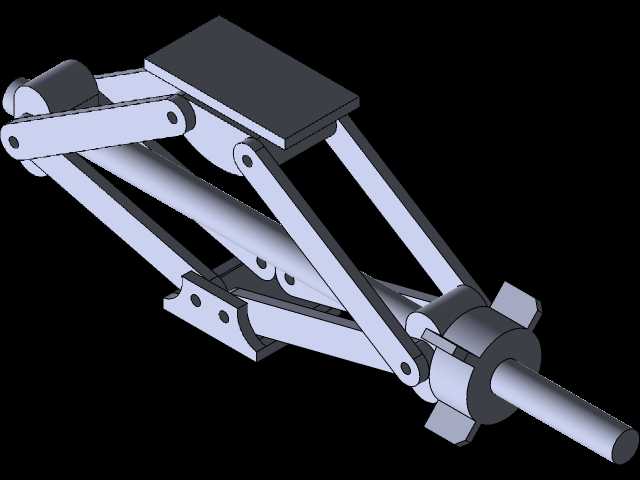

　　在日常的车辆维保、小型设备安装调平、轻型构件临时顶升作业场景里，剪式螺旋顶升结构是应用频次极高的手动起重支撑部件，不同于液压类顶升设备依赖密封件、液压油维持负载的特性，纯机械螺旋传动的结构不存在泄压回落的风险，在无电源的户外作业、狭小空间内的临时支撑场景下适配性极强。这套剪式螺旋顶升结构采用对称菱形剪臂布局，核心传动部件为贯穿两侧铰接螺母的梯形传动螺杆，螺杆一端设置有适配扳手或摇杆的方头连接结构，转动螺杆时，两侧铰接螺母会沿螺杆轴向做相向或反向同步移动，带动上下两组剪臂绕铰接点转动，实现顶部支撑台的垂直升降动作。

　　从结构设计逻辑来看，剪臂采用对称等长的冲压钢板结构，所有铰接点均采用销轴配合衬套的连接形式，既保证铰接转动的灵活性，又能避免长期负载下铰接点出现过量磨损导致的间隙晃动；上下支撑端均设置有防滑贴合面，底部支撑脚做了加宽处理，顶升作业时能分散对支撑地面的压强，避免软质地面出现下陷倾斜，顶部支撑台的接触面做了滚花防滑处理，与被顶升构件接触时能增大摩擦力，防止顶升过程中出现构件滑移脱落的风险。传动螺杆选用梯形螺纹而非普通三角螺纹，核心原因是梯形螺纹的牙根强度更高，传动效率适配手动操作的力矩输入，同时具备一定的自锁特性，当停止转动螺杆时，螺纹副的摩擦角能支撑负载不会自行回落，无需额外添加锁止结构就能满足作业安全要求。从安装边界与尺寸适配角度来看，该结构处于最低收拢位置时整体高度较低，能塞入车辆底盘、设备底座下方间隙较小的作业空间，完全展开后能达到常规小型维保作业所需的顶升高度，整体收拢后外形为扁平状，占用收纳空间极小，适合随车配套、工具箱内常备。在实际作业过程中，操作人员无需额外配套动力源，只需要配套对应的摇杆或者套筒扳手，转动螺杆端部的受力头就能平稳控制顶升速度，升降过程中剪臂的运动轨迹为纯垂直方向，不会出现水平方向的偏移，顶升过程中支撑点的位置稳定性优于其他斜向支撑的手动顶升结构。

　　设计过程中对剪臂的受力点做了针对性的加强处理，在剪臂与螺杆螺母铰接的位置、上下支撑端与剪臂连接的铰接位置，都做了折弯加强或者局部增厚处理，避免长期承受交变负载时出现应力集中导致的结构变形；螺杆的行程做了限位设计，当顶升到达最大高度时，两侧螺母会碰触到螺杆端部的限位台阶，防止过度转动螺杆导致螺母脱出螺杆造成结构失效。这类结构除了应用在车载应急换胎场景外，还常被集成到小型设备的调平支撑脚、轻型工装的高度调节机构中，通过调整螺杆的直径、剪臂的板材厚度与长度，就能适配不同的额定负载与顶升行程需求，结构的拓展性极强。

　　不同于液压顶升结构需要定期维护密封件、补充液压油，纯机械的剪式螺旋结构几乎不需要复杂的日常维护，只需要定期在铰接销轴、螺纹副位置涂抹少量润滑脂，就能保证长期操作的顺畅性，在低温、高粉尘等恶劣作业环境下的适应性远高于液压类产品，不会因为低温导致液压油黏度上升操作费力，也不会因为粉尘进入液压阀组导致密封失效。整套结构的所有零件均为常见的机加、冲压件，加工工艺成熟，生产制造成本较低，零件互换性强，出现易损件磨损后可以快速更换对应销轴或者螺杆，不需要整体报废更换，在民用维保、小型工程作业领域的实用性非常突出。
