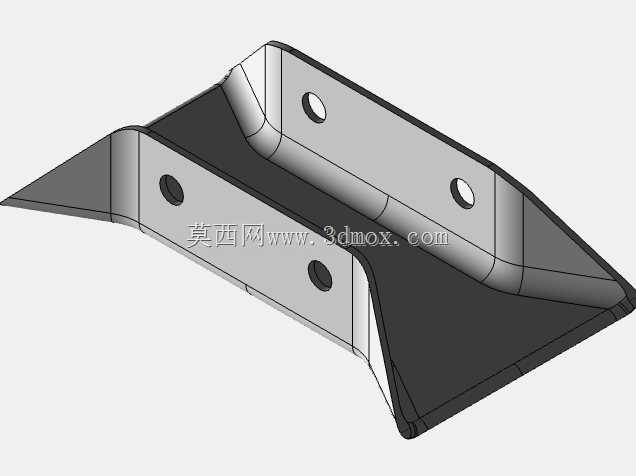

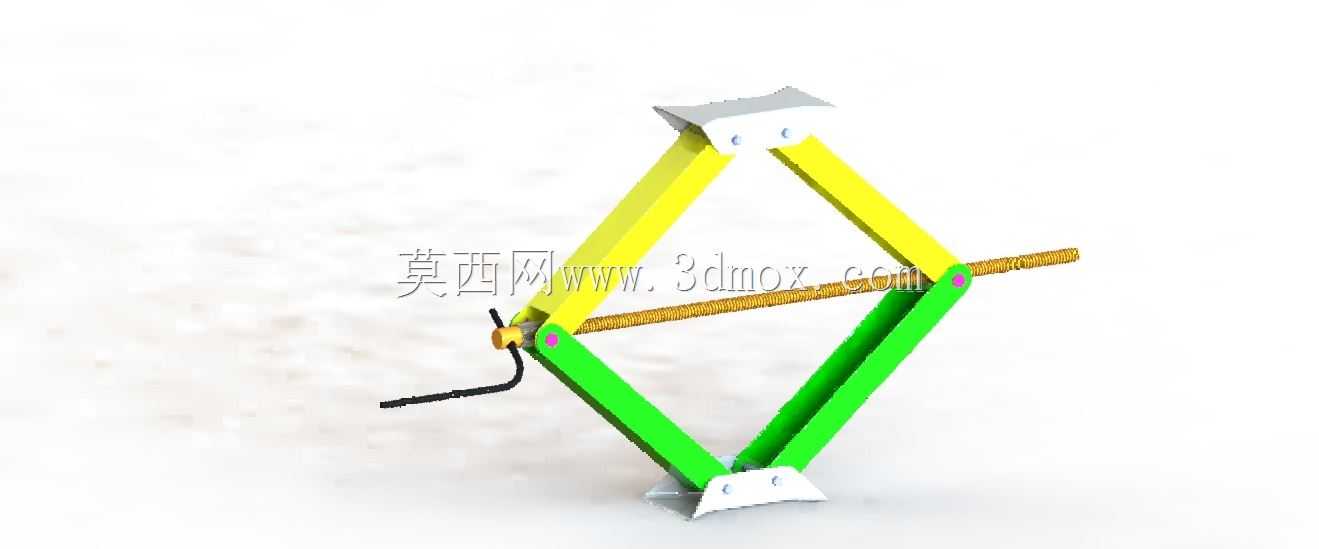

日常乘用车维保场景里,更换备胎、检查底盘悬挂胶套老化、制动片磨损测量这类作业,都需要稳定的小行程顶升设备支撑车身,剪式螺旋顶升结构正是适配这类场景的典型车载配套部件。这套结构的核心受力框架采用两组对称布置的铰接剪臂,上下两端分别设置带防滑齿面的支撑托板与底座承托板,托板表面的凸起齿纹可卡入车身底盘指定顶升点的加强筋凹槽内,避免顶升过程中出现滑移脱开的风险,底座板的加宽平面设计可分散接地压强,在非硬化铺装的松软路面作业时,也能减少下陷量,保障支撑稳定性。

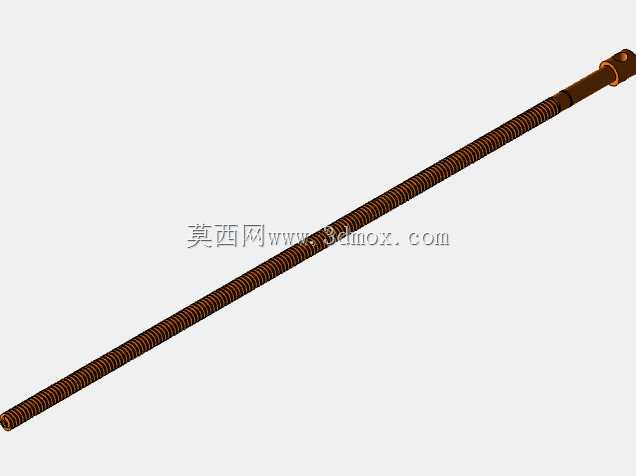

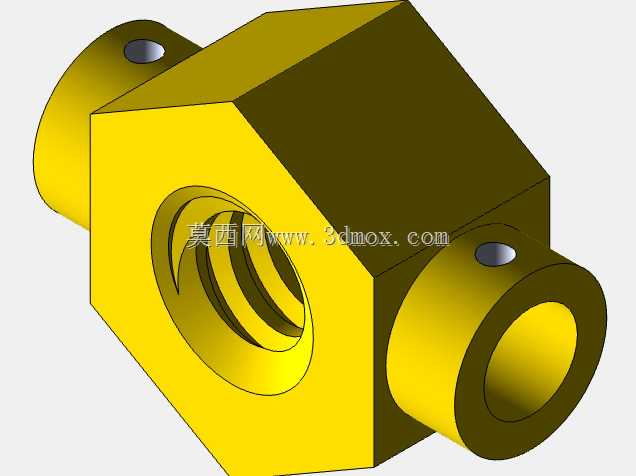

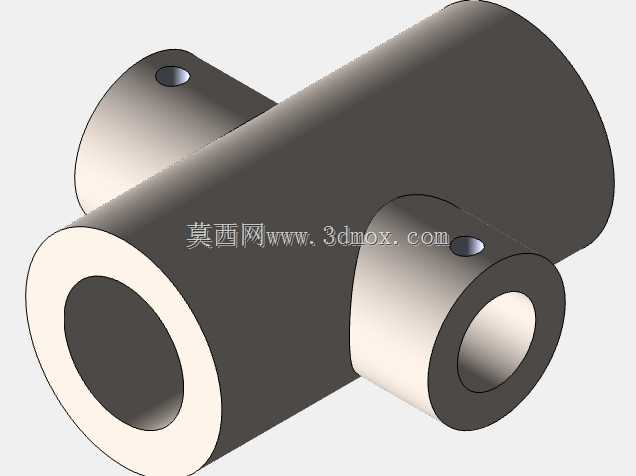

驱动部分采用梯形螺纹传动副,穿设在两组剪臂中部的铰接销轴座内,梯形螺纹的自锁特性是这套结构的核心安全设计点,当转动摇臂驱动螺纹轴旋转时,两侧铰接座会沿轴向同步靠近或远离,带动剪臂完成夹角变化,实现顶升高度的调整,当停止转动摇臂时,螺纹副的自锁摩擦力可牢牢锁止当前剪臂夹角,不会因为车身载荷作用出现自动回落,无需额外加装锁止销结构,简化了操作步骤。摇臂接口采用快拆式方孔配合,随车配套的摇把可直接插入方孔驱动,也可配合棘轮扳手快速转动,适配不同作业场景的操作需求。

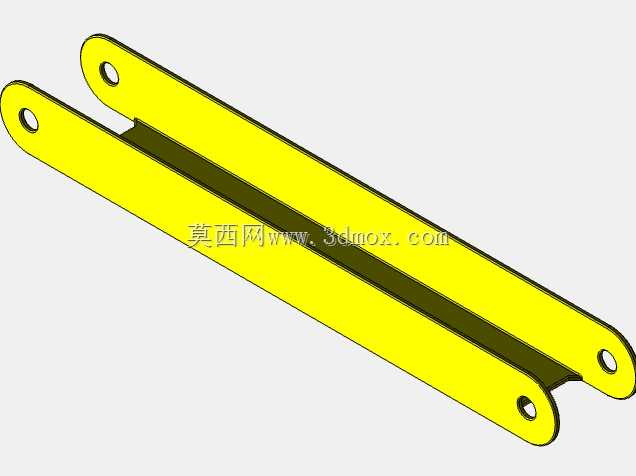

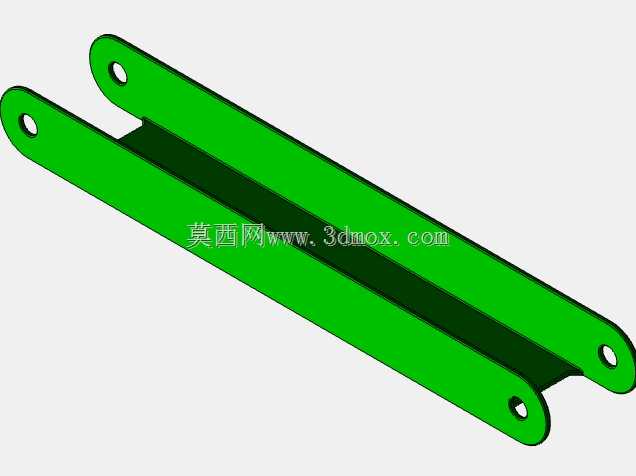

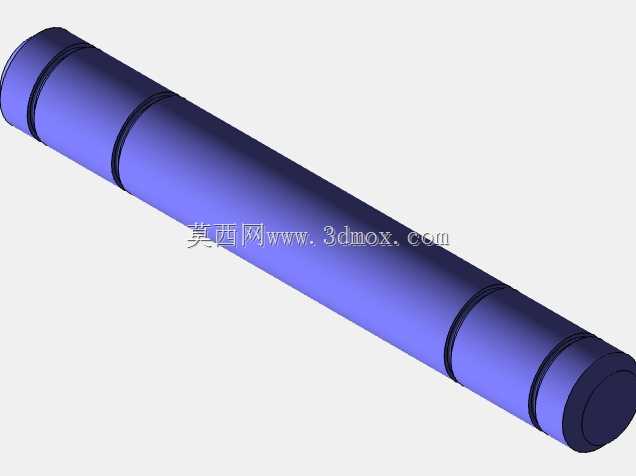

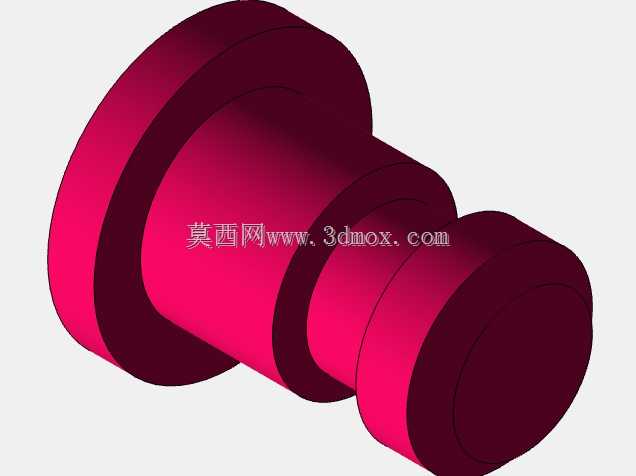

从结构设计逻辑来看,剪臂采用槽型截面的型材弯折成型,相比实心杆件可在控制整体重量的前提下提升截面抗弯模量,铰接点处均镶嵌耐磨衬套,减少反复升降过程中的铰接孔磨损,延长结构使用寿命,所有铰接销轴的端部都设置防脱卡簧,避免作业过程中销轴脱出引发结构失效。上下托板与剪臂端部的铰接处预留了小角度摆动间隙,可适配顶升过程中剪臂角度变化带来的托板角度偏移,保证托板始终与车身顶升面、地面保持最大接触面积,避免局部应力集中。

这套结构的完全收拢状态厚度控制在100mm以内,可轻松放入乘用车后备箱的备胎槽储物格内,不会占用额外的储物空间,最大顶升行程可满足绝大多数家用轿车、城市SUV的轮胎更换离地间隙需求,顶升过程中螺纹轴的传动比经过匹配设计,手动摇动力矩控制在普通人可轻松操作的范围内,无需借助加长力臂即可完成额定载荷的顶升作业。

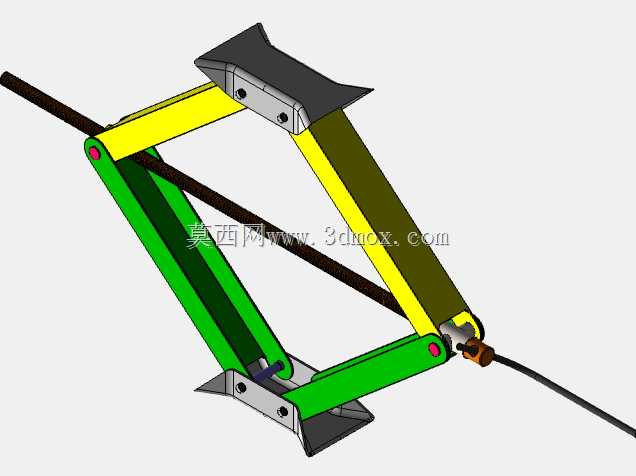

在建模过程中,所有铰接位置的配合间隙都按照实际机加工公差设置,剪臂的开合运动、螺纹轴的旋转驱动都可实现无干涉的运动仿真,可直观验证全行程内的结构运动轨迹,检查是否存在零件干涉、托板偏移量超标的问题。螺纹部分采用真实的梯形螺纹牙型建模,而非简化的圆柱面代替,可准确还原螺纹副的接触受力状态,方便后续开展有限元受力分析,校核不同顶升高度下剪臂、螺纹轴、铰接销轴的应力分布,验证额定载荷下的结构安全系数。

不同于液压类顶升结构,这套纯机械剪式结构不存在液压油泄漏、密封件老化失效的问题,长期存放也不会出现掉压回落的情况,日常无需特殊维护,仅需定期在铰接点、螺纹副表面涂抹少量润滑脂即可保证操作顺畅,非常适合作为车载应急配套工具使用。作业时需注意将底座放置在坚实平整的地面,托板对准车身厂家指定的顶升加强点位,严禁在支撑状态下钻入车底开展长时间作业,如需长时间底盘作业,需额外搭配安全支架作为冗余支撑,规避安全风险。
