带承载舱双轴轮式浮桥转运拖车结构

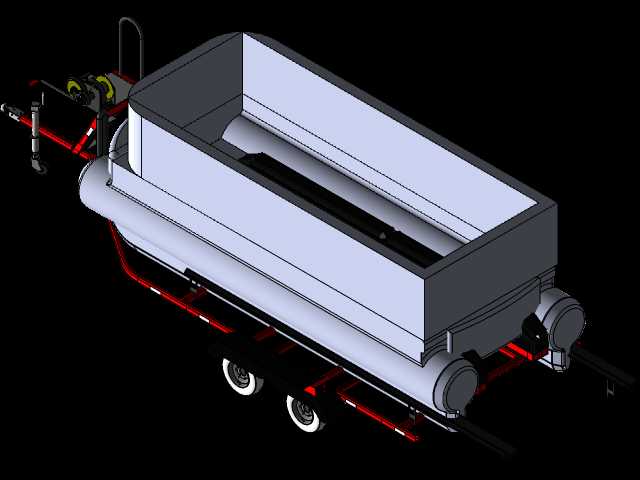

　　这款浮桥转运拖车的三维结构，核心服务于内河、湖泊沿岸的浮桥段接驳转运作业场景，在临时浮桥搭建、水上作业平台移位、滨水施工物料转运环节中，承担浮桥模块短距离陆域转运、临水岸坡就位的核心功能，区别于普通货运拖车，其结构设计完全围绕浮桥组件的形态特征与转运工况做适配。从底盘结构来看，采用双轴四轮布局，轮距匹配常规滨水作业便道的通行宽度，轮胎选用小直径宽幅橡胶轮，既能够在铺装路面平稳行驶，也可在压实的岸坡土路、临时施工便道上获得足够接地面积，避免陷车风险；底盘框架采用矩形钢管焊接成型，主纵梁沿拖车长度方向贯通，横梁间距根据浮桥模块的支撑点位置排布，确保承载时受力均匀传递至轮轴，不会出现局部应力集中导致的框架变形。

　　底盘上方设置的长槽形承载舱，是针对浮桥模块的柱形浮筒结构专门设计，舱体内侧轮廓与浮筒外圆弧面做适配贴合，转运时浮筒嵌入槽内，无需额外复杂捆扎即可限制横向、纵向窜动，避免运输过程中浮筒移位滑落；承载舱侧壁高度经过反复校核，既能够保证浮筒放置后的侧向限位高度足够，又不会过高增加整车重心，影响岸坡行驶时的稳定性。拖车前端设置牵引连接结构，适配常规小型牵引机具的牵引销尺寸，连接位置高度匹配通用农用拖拉机、小型工程叉车的牵引接口，无需额外改装牵引机具即可完成挂接；牵引架与底盘框架采用铰接连接，预留一定上下摆动余量，在岸坡起伏路面行驶时，牵引架可随地形角度变化自适应调整，避免牵引部位出现硬连接掰弯变形的问题。

　　底盘侧边设置的手动撑杆结构，可在拖车停靠就位时向下伸出支撑地面，配合轮组驻车结构，让拖车在装卸浮桥模块时保持整体稳定，不会因单侧加载出现侧倾；侧边还预留了绑带挂点，当转运异形浮桥配件时，可通过绑带穿过挂点完成捆扎固定，拓展设备的适配场景。从设计思路上，这款拖车没有采用复杂的液压装卸结构，全部采用纯机械结构设计，一方面降低滨水高湿环境下的设备故障概率，减少液压元件锈蚀泄漏的维护成本，另一方面纯机械结构的维护门槛更低，现场作业人员仅需常规润滑、紧固件检查即可完成日常保养，适合野外无专业维修条件的作业场景。

　　外形尺寸方面，整车长度匹配单节标准浮桥模块的长度，宽度控制在常规作业便道的2.2米通行限界以内，整车空载高度不超过1.5米，满足乡村道路、施工便道的通行限高要求；安装边界上，轮轴与底盘的连接位置预留了调整余量，可根据实际承载需求更换不同载荷等级的轮组，牵引架的铰接孔位也预留了不同高度的安装位，可适配不同牵引高度的机具，不需要改动主体框架即可完成适配调整。在实际作业流程中，浮桥拆解后单节浮筒可直接吊装放入承载舱，通过槽型结构的自定位快速完成装载，短距离转运至下一作业点位后，可直接从舱体端部滑出浮筒完成下水就位，省去了额外的对位调整步骤，相比通用平板拖车，单节浮桥的装卸效率可提升40%以上，同时也避免了通用平板运输时浮筒滚动带来的安全隐患。底盘框架的焊缝位置全部做了圆弧过渡处理，减少应力集中点，表面处理预留了喷涂防腐涂层的工艺余量，适配滨水作业高湿度、多盐雾的使用环境，延长结构使用寿命；轮组的轴承部位设置了防尘密封结构，减少岸坡作业时泥沙进入轴承造成的磨损，降低日常维护频次。
