钣金结构可折叠拖车承载平台设计

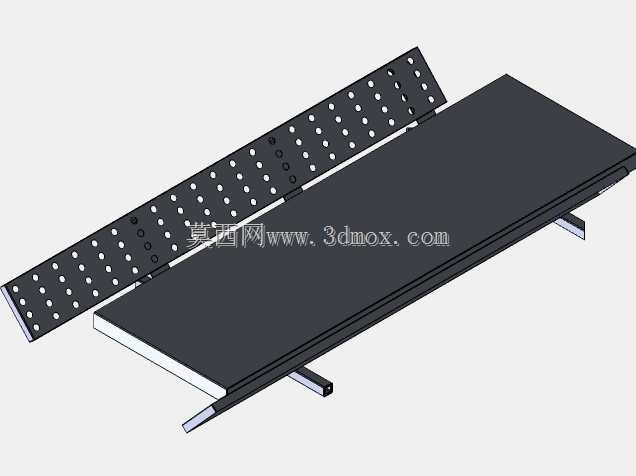

　　这款钣金结构的拖车承载平台，核心面向厂区内部物料周转、户外短途轻型货物转运场景设计，可适配手动拖车、轻型电动牵引车的挂载需求，解决零散钣金件、工装治具、包装货品的短距离转移承载问题，尤其适合生产车间工序间的物料接驳，无需额外配置大型转运容器，直接将待转运物料放置于平台台面即可完成拖运。从结构设计逻辑来看，整体采用薄板钣金折弯+焊接的成型思路，主承载台面为整块冷轧钢板折弯成型，边缘做翻边强化处理，避免薄板受载后出现波浪形变形，台面下方设置两道纵向加强筋，筋板同样采用钣金折弯件，与台面底部采用塞焊连接，既保证整体刚性，又能控制整体自重，避免冗余材料带来的拖拽阻力增加。侧部的翻折挡板是该结构的核心功能设计，挡板与主台面采用合页式铰接结构，

　　挡板板面加工阵列式通孔，一方面是减轻挡板自身重量，降低铰接部位的载荷负担，另一方面可通过通孔搭配绑带实现货物的捆扎固定，防止转运过程中货物滑落；当需要转运尺寸超出台面宽度的物料时，可将挡板向下翻折至与台面齐平位置，拓展整体承载宽度，适配不同尺寸规格的物料承载需求，无需额外更换承载平台。从安装边界来看，平台底部设置两组平行的插接式支腿，支腿采用方管折弯成型，可直接插入拖车底盘的对应安装插槽内，支腿上预留定位销孔，插入后穿入弹簧销即可完成快速固定，无需螺栓紧固，能实现平台与拖车底盘的快速拆装，日常维护更换时无需额外工具即可完成操作；整体台面的离地高度适配常规手动拖车的底盘高度，保证挂载后台面处于水平状态，

　　避免转运过程中物料因台面倾斜出现滑移。结构细节上，所有钣金边缘均做去毛刺倒钝处理，避免操作人员上下物料时被锋利割伤，挡板的铰接部位设置限位结构，当挡板向上翻起至垂直位置时可自动卡止，不会因转运过程中的颠簸出现意外翻倒，阵列孔的孔距经过统一规划，适配常规宽度的货物绑带穿入，也可搭配快卸销安装临时挡块，对小型零散物料做分区隔离。该结构目前处于研发验证阶段，针对钣金组件的不同折弯参数、板材厚度选型做了多组变体验证，对比不同厚度板材下的承载变形量，测试不同翻边高度对台面刚性的提升效果，同时验证铰接部位在反复翻折后的磨损情况，优化铰接轴的材质与配合间隙，避免长期使用后出现挡板晃动、定位失效的问题。在实际工况适配中，

　　该平台可根据使用场景选择不同的表面处理方式，车间内部使用可采用喷塑处理提升防锈能力，户外使用可额外增加镀锌层提升耐候性，台面也可根据需求铺设防滑橡胶垫，提升与货物之间的摩擦力，进一步降低货物滑落的风险。整体结构没有采用复杂的机加工零件，全部构件均可通过钣金剪切、折弯、冲压、焊接工序完成加工，加工成本低，生产周期短，适合小批量定制化生产，可根据用户的实际承载需求调整板材厚度、台面尺寸，适配不同载重等级的转运需求，对于轻型物料转运场景来说，相比传统的焊接式固定平台，折叠式挡板的设计大幅提升了场景适配能力，拆装式的支腿结构也方便平台的堆叠存储，闲置时可将支腿拆除、挡板翻折，大幅减少仓储占用空间。
