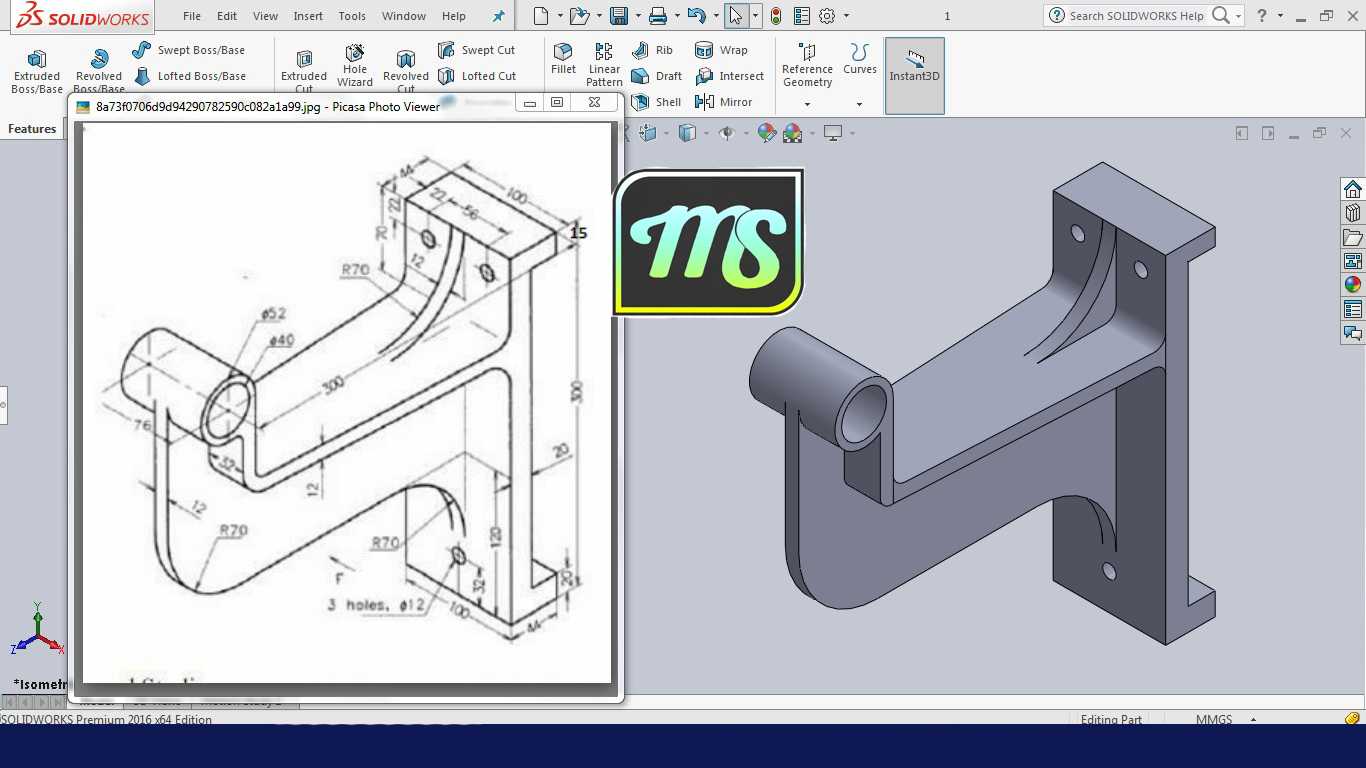

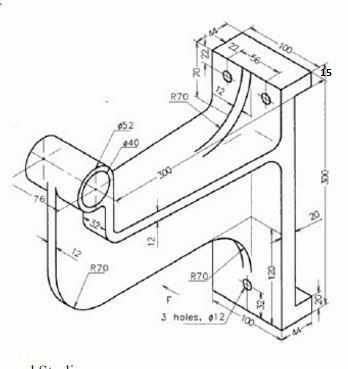

弯臂式带孔安装支座结构三维建模练习

这类弯臂式安装支座属于管路支撑类的通用结构件，常见于工业流体输送系统的阀组周边、小型气动液压回路的管线排布场景中，主要作用是为悬空布置的管路、小型阀件或者传感元件提供稳定的安装支撑，避免管线长期受振动、自重影响出现接口松动、密封失效的问题。从结构设计逻辑来看，整个零件采用一体化折弯加筋的构型，没有多余的分体拼接结构，能在满足支撑强度的前提下尽可能减少零件数量，降低装配环节的累计误差。

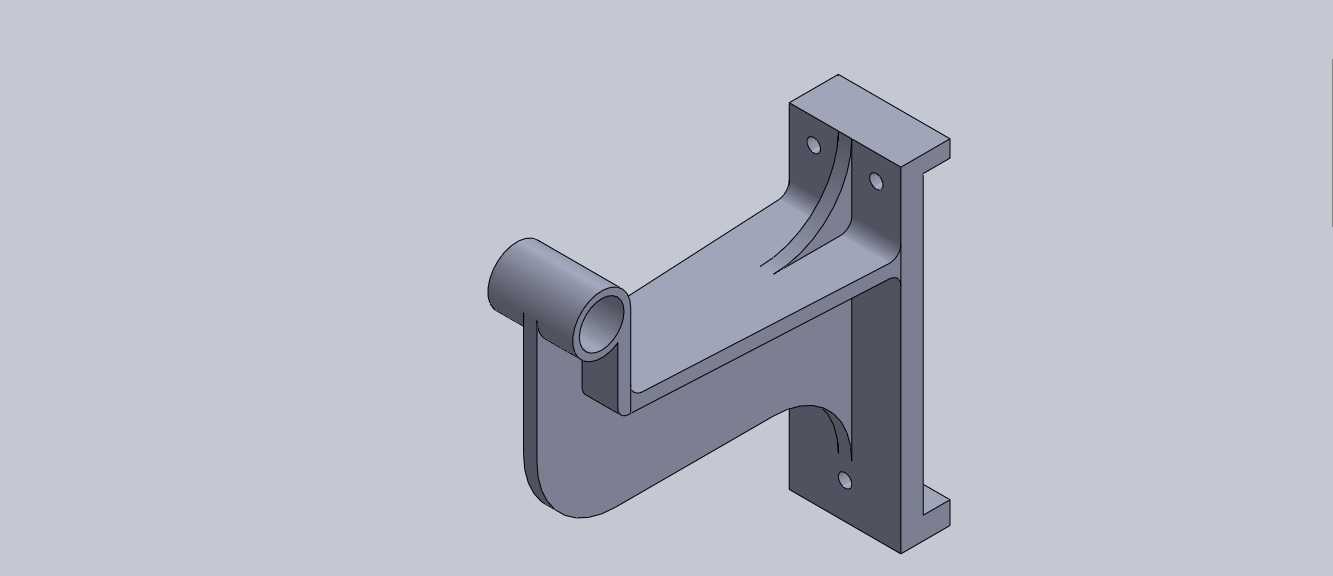

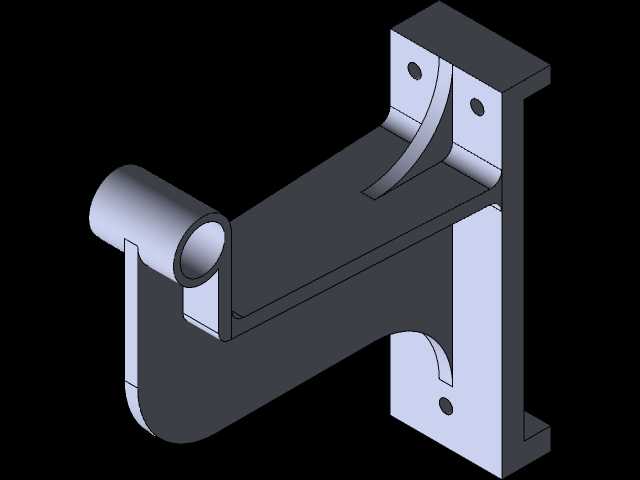

零件的主体支撑臂采用带圆弧过渡的L型弯臂结构，弯折处做了大圆角处理，不是直角折弯，这一设计主要是为了分散应力集中点——如果采用直角弯折，在承受管路振动带来的交变载荷时，弯折内角位置很容易出现应力疲劳裂纹，大圆弧过渡能让应力沿着臂身均匀传导，大幅提升零件的抗疲劳寿命。臂身一侧设置了同轴的圆筒状安装孔，这个孔是用来穿装固定销轴或者管路接头的，孔的内壁做了等径设计，没有台阶，方便销轴或者接头直接贯穿，孔的端面和臂身连接处做了小倒角，既可以去除加工毛刺，也能在装配时起到导向作用，避免安装时刮伤配合件的表面。

零件的两个安装端面分别设置在弯臂的上下两个垂直端面上，每个端面都预留了两个螺栓过孔，孔位采用对称排布，安装时可以通过螺栓直接固定在相邻的设备机架或者安装基板上，过孔的孔径比常用的固定螺栓大0.2mm左右，预留了一定的安装调整余量，避免因为加工位置度误差导致螺栓无法穿装。在弯臂的内侧转角位置，设置了一条三角形的加强筋，筋的厚度和臂身的壁厚保持一致，从上端的圆筒安装位置一直延伸到下端的安装端面，这道筋不需要额外增加太多零件重量，就能大幅提升整个弯臂的抗扭、抗弯刚度，避免支撑臂在承受载荷时出现侧向变形。

从安装边界尺寸来看，整个零件的横向伸出长度控制在120mm以内，竖直方向的安装高度在90mm左右，整体的外轮廓没有突出的尖锐结构，安装时不需要预留太大的周边操作空间，适合在阀组排布比较紧凑的设备内部使用。零件的壁厚统一采用3mm的等壁厚设计，不管是采用钣金折弯焊接成型，还是采用铸造成型后机加工，都能很好地适配加工工艺：如果是钣金工艺，等壁厚的板材可以直接通过折弯、焊接加强筋的方式快速成型，加工周期短，适合小批量定制场景；如果是铸造工艺，等壁厚设计可以避免铸造时出现壁厚差过大导致的缩孔、冷隔缺陷，提升铸件的成品率。

在建模过程中需要特别注意几个尺寸的配合关系：首先是圆筒安装孔的同轴度，因为这个孔是核心的配合面，如果同轴度超差，穿装销轴或者接头时会出现卡滞，长期使用还会出现偏磨；其次是两个安装端面的平面度，以及两个端面之间的垂直度，如果端面平面度不够，安装时会和基板之间出现间隙，螺栓拧紧后零件会产生内应力，长期受载容易变形；另外加强筋和臂身的连接处也要做圆角过渡，不能直接直角连接，避免加工时出现应力集中，也能减少焊接或者铸造时的缺陷产生。

这类支座在实际使用中，通常会配合橡胶减震垫一起安装，在安装端面和基板之间垫上薄橡胶垫，可以吸收管路传递过来的振动，进一步降低螺栓松动的概率，同时也能弥补安装面的微小平面度误差。和普通的直臂支座相比，这种弯臂构型的支座可以避开安装面上的其他凸起结构，在空间受限的阀组区域里，能更灵活地调整支撑位置，不需要额外增加转接件，整个支撑链路的零件更少，可靠性也更高。在做结构校验的时候，重点需要校核弯臂在额定载荷下的挠度，确保伸出端的变形量在允许范围内，避免因为支撑变形导致管路接口出现错位，影响整个流体回路的密封性能。
