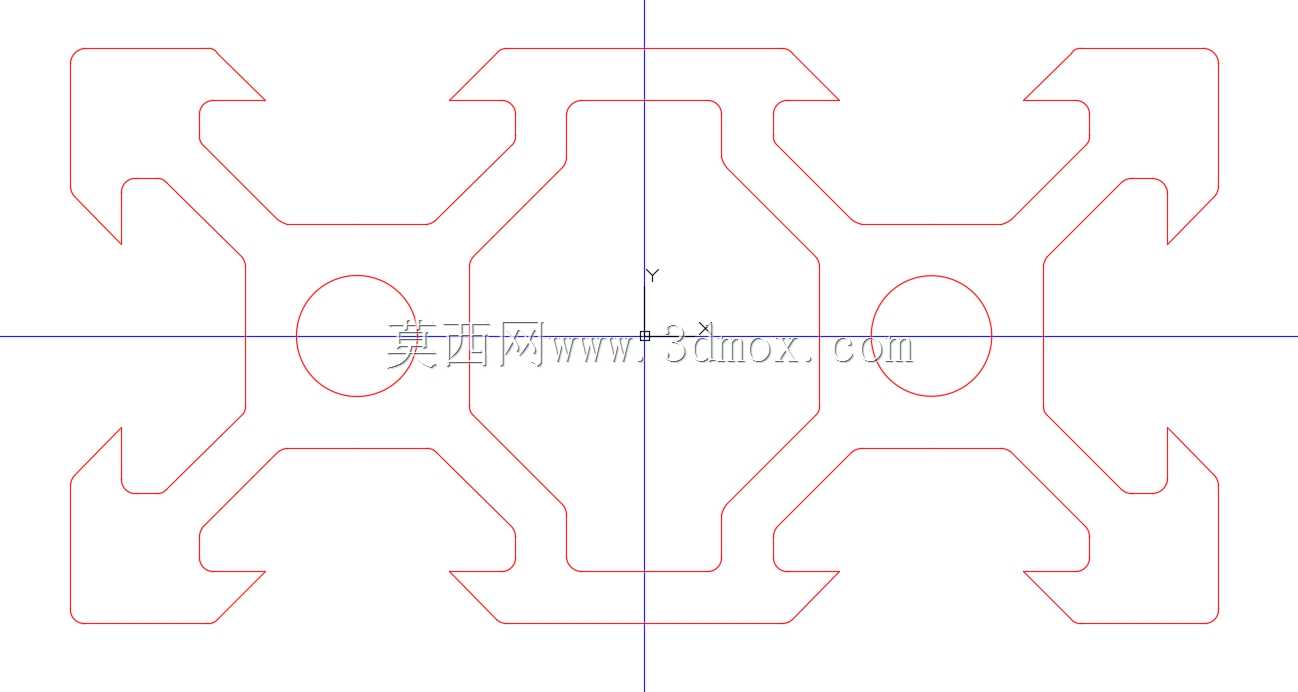

40×20规格V型槽铝型材结构设计

　　在自动化生产线的物料导向工位、小型设备的滑动导向单元、检测仪器的装夹定位模块里，这类V型槽结构的铝型材是出镜率极高的基础构件，很多刚入行的结构设计人员容易忽略这类基础型材的细节设计，实际投产使用时往往会出现导向卡顿、装夹偏移、型材拼接错位的问题。这款40×20规格的V型槽铝型材，槽口的V型夹角做了对称度公差管控，两侧斜面的表面粗糙度控制在Ra1.6以内，配合配套的V型滚轮使用时，滚动接触的贴合面能保持均匀的线接触状态，不会出现局部点接触导致的滚轮偏磨、运行抖动问题，在轻载直线往复运动的场景下，比如小型点胶设备的滑台导向、电子元件分拣线的物料挡边、实验室小型测试台的滑动装夹座，都能直接作为基础承载构件使用，不需要额外再加工导向槽面，能大幅缩短设备的装配调试周期。

　　从设计思路上来说，这款型材的截面采用了等壁厚设计，主体壁厚控制在2mm，既保证了挤压成型时的铝液流动均匀性，避免出现壁厚差导致的型材弯曲变形，也能在单米重量控制在合理区间的前提下，满足15kg以内的垂直承载需求，V型槽的槽深做了3.5mm的设计，槽底预留了0.8mm的平直退刀位，一方面是挤压模具的成型工艺需要，避免模具尖角处出现应力集中导致的崩模问题，另一方面也能给配套的密封胶条、防尘毛刷预留安装空间，在多粉尘的生产车间使用时，能阻挡碎屑进入槽内卡滞滑动件。外形尺寸上，型材的截面外形严格控制在40mm宽度、20mm高度的边界内，四个外角做了R0.5的圆角处理，避免装配时锐边划伤操作人员，型材的背部设计了两条平行的T型安装槽，槽口宽度4.2mm，能适配标准的M4T型螺栓，在和其他型材、安装板拼接时，不需要额外打孔攻丝，直接将螺栓滑入槽内就能完成锁紧固定，安装孔位的中心距做了标准化管控，和同系列的20系列、40系列工业铝型材能完全兼容，做框架拼接时不会出现孔位错位的问题。

　　实际使用场景里，这类V型槽铝型材除了做导向构件，还能作为设备的门框嵌条、安全防护网的固定压条、线缆的走线槽盖使用，V型的槽口结构在嵌装透明亚克力板、钣金防护板时，配合楔形的橡胶压条，能实现无打孔快速固定，板材的装拆效率比传统的螺栓压接结构提升60%以上，而且密封性能更好，在有切削液飞溅的机加工设备防护场景下，能阻挡切削液从板材拼接缝隙渗出。设计时还特意做了槽口的倒角处理，V型槽的两个上口边缘做了C0.3的倒角，一方面是去除挤压成型后产生的飞边毛刺，不需要后续人工去毛刺工序，另一方面在滚轮滑入槽口时能起到导向导入的作用，即使安装时滚轮和槽口有0.5mm以内的同轴度偏差，也能顺着倒角顺利滑入槽内，降低了装配时的对位精度要求，对一线装配人员更加友好。

　　型材的截面惯性矩经过校核，在水平安装、支撑跨距500mm的工况下，中部的最大扰度不超过0.2mm，完全满足检测仪器、小型精密设备的安装精度要求，不会因为型材自身的变形导致设备运行精度下降。很多设计人员在选用这类型材时，往往只关注截面的外形尺寸，忽略槽型的对称度、表面粗糙度这些细节参数，实际采购回来的型材经常出现槽口歪、斜面粗糙导致滚轮运行阻力大的问题，这款V型槽型材在设计阶段就把这些工艺细节纳入管控范围，挤压成型后会通过专用的通止规检测槽型尺寸，保证每一段型材的槽型参数一致性，做长距离拼接导向时，多段型材对接后槽口的错位量不超过0.1mm，滚轮滑过拼接缝时不会出现卡顿、冲击的问题。在工装夹具的设计场景里，这类V型槽还能作为圆柱形工件的定位座使用，V型的两个斜面能自动对中不同直径的圆棒类工件，配合快速夹钳就能实现工件的快速装夹定位，在小型零件的钻孔、铣削加工工装里，不需要定制专用的定位块，直接截取合适长度的型材就能作为定位基准，大幅降低工装的制作成本和制作周期。
