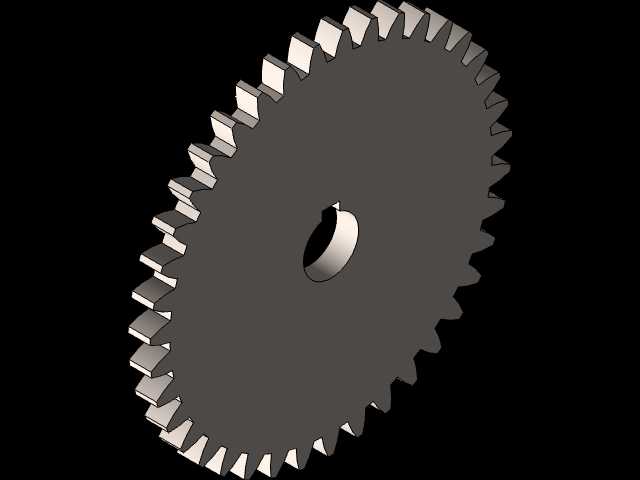

带键槽直齿圆柱传动齿轮结构

在常规的中小功率传动场景里，这类带中心键槽的直齿圆柱齿轮是应用最普遍的动力传递零件之一，从普通的仪表阀门执行机构、小型输送线的动力辊筒，到轻工设备的进给机构、小型工装的传动模组，都能见到这类齿轮的身影。不同于斜齿轮的轴向分力问题，直齿圆柱齿轮在啮合过程中仅产生径向力，对支撑轴承的轴向承载要求更低，非常适合安装空间紧凑、轴向定位条件有限的传动节点，尤其是在阀门阀块的驱动端，这类齿轮不需要额外设置推力轴承就能完成动力传递，能有效压缩整个阀组的装配体积。

从结构设计逻辑来看，这个齿轮采用了实心辐板的结构形式，没有做减重孔设计，这是适配小模数、小外径齿轮的典型选择——当齿轮齿顶圆尺寸不大时，实心结构的加工工序更少，滚齿、插齿工序的装夹刚性更好，加工过程中不容易出现振纹，能更好地保证齿形精度和齿向公差。中心的键槽采用了普通平键的配合形式，键槽的侧壁做了清根处理，能保证平键装配时完全贴合，避免传动过程中出现键侧间隙导致的冲击，这种键连接的形式装拆方便，对轴的加工精度要求适中，不需要像过盈配合那样做热装或者压装工序，现场维护更换的效率更高。

齿形部分采用的是标准渐开线齿廓，齿顶做了微小的倒角处理，一方面是避免齿轮啮合过程中出现齿顶棱边的磕碰损伤，另一方面也能减少啮合起始点的滑动摩擦，降低传动过程中的噪音。齿宽的设计匹配常规的传动负载需求，既不会因为齿宽过窄导致单位齿面载荷过大出现点蚀，也不会因为齿宽过宽增加不必要的转动惯量，对于中小扭矩的传动场景来说，这个齿宽参数能兼顾承载能力和响应速度。齿轮的端面和内孔都做了粗糙度控制，内孔的配合精度能保证和轴的同轴度，避免装配后出现径向跳动，导致传动过程中出现周期性的速度波动。

实际安装使用时，需要注意齿轮的轴向定位，这类齿轮通常会在轴上设置轴肩，配合轴端挡圈完成轴向固定，安装时要保证两个啮合齿轮的中心距偏差在公差范围内，中心距过大会导致齿侧间隙过大，正反转切换时出现冲击，中心距过小则会导致齿面啮合过紧，运转过程中磨损加剧。同时要保证两个齿轮的轴线平行度，避免出现偏载导致局部齿面磨损过快。在润滑条件上，这类中小模数的齿轮如果是开式传动可以采用润滑脂定期涂抹，如果是闭式箱体里的传动则可以采用润滑油飞溅润滑，能有效提升齿轮的使用寿命。

从建模的角度来说，这类齿轮的参数化设计可以通过齿廓方程生成渐开线齿形，再通过阵列完成轮齿的创建，中心键槽的尺寸可以根据配合轴的直径匹配对应的平键标准，建模过程中要注意齿根圆角的处理，避免应力集中，因为齿轮传动过程中齿根位置的弯曲应力最大，合理的齿根圆角能大幅提升齿轮的疲劳强度，避免出现断齿失效。另外齿轮的所有加工面都要考虑加工工艺性，比如内孔的退刀槽、键槽的加工可达性，避免出现无法加工的结构特征，保证设计完成后能直接通过常规的机加工工序完成制造，不需要额外的特殊工装。
