41齿薄型法兰式传动齿轮结构

这款41齿薄型法兰齿轮，在中小载荷动力传递场景中适配性极强，常见于轻工包装线的分度传动机构、小型输送设备的同步驱动单元、阀门阀块的调节传动组，也可作为仪器仪表类精密设备的微调传动零件使用，区别于重载设备的厚齿宽齿轮，这类薄型法兰齿轮更侧重安装空间紧凑、传动同步精度要求适中的工况，不需要额外加装轮毂定位件，自身带的法兰安装边就能直接完成轴向固定。

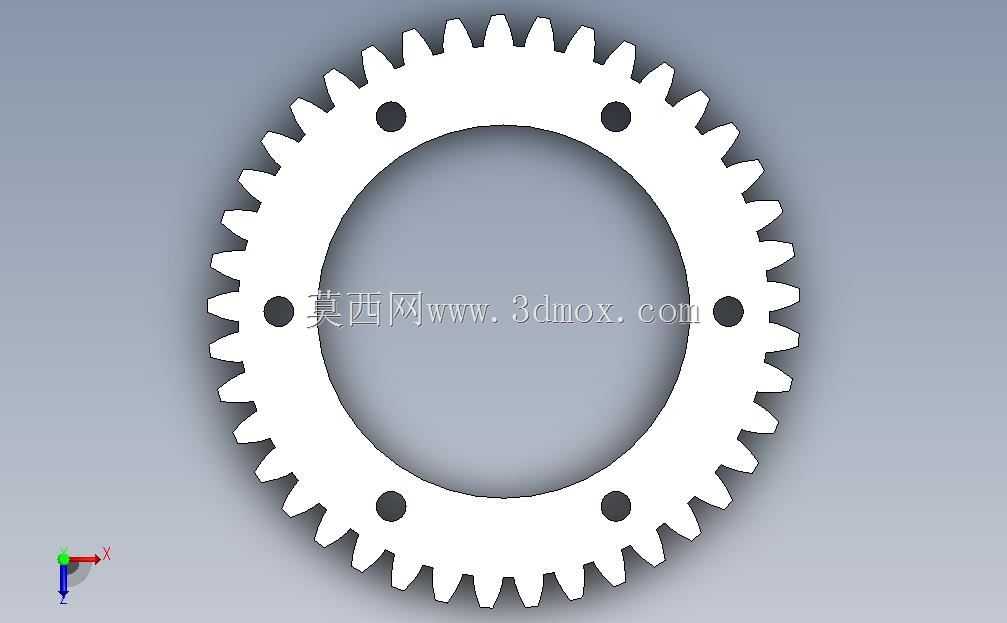

从结构设计逻辑来看，齿部采用标准渐开线齿形设计，齿顶修缘量控制在常规传动的合理区间，能有效降低啮合瞬间的刚性冲击，减少齿面磨损的同时降低传动噪音，适配常规模数的配对齿轮啮合，中心传动通孔直径大于齿根圆直径的三分之二，既可以穿装传动轴做周向键连接传动，也能在中空穿线、穿管路的特殊安装场景下使用，不会干涉内部管线排布。法兰端面上均匀分布的6个安装通孔，沿节圆内侧的同心圆等角度排布，孔位的位置度公差控制在0.02mm范围内，安装时可以通过内六角螺栓直接将齿轮固定在从动转盘或者安装法兰面上，不需要额外加工定位台阶，安装面的平面度要求控制在0.01mm以内，能保证齿轮安装后端面跳动量符合传动要求，避免运转过程中出现齿面偏载的问题。

实际选型使用时，需要注意几个安装边界参数：首先是齿顶圆的外径尺寸，要预留出至少1.5倍模数的径向安全间隙，避免齿轮运转时和周边的护罩、机架结构发生剐蹭；其次是轴向安装厚度，这类薄型齿轮的轴向尺寸紧凑，安装时要确认配对齿轮的齿宽覆盖范围，保证啮合齿面的接触长度不小于齿宽的80%，防止局部应力集中造成断齿；另外安装孔的中心圆直径要和对接法兰的孔位完全匹配，螺栓锁紧时要采用对角分次锁紧的方式，避免单侧锁紧造成齿轮端面倾斜，影响传动精度。

在传动性能层面，41齿的齿数设计属于中齿数区间，既不会因为齿数过少出现根切问题影响齿根强度，也不会因为齿数过多造成齿轮外径过大占用过多安装空间，单齿的弯曲强度能满足中小载荷下的连续运转需求，齿面接触应力适配常规润滑条件下的长期使用，在每分钟数百转的工作转速下，传动平稳性表现较好，不会出现明显的传动脉动，适合对传动噪音有一定要求的室内设备使用。如果是用于有腐蚀环境的工况，还可以在该结构基础上调整材质做表面发黑或者镀锌处理，齿面做高频淬火提升硬度，就能适配更复杂的使用场景。这类齿轮的建模过程中，齿形绘制需要严格遵循渐开线生成逻辑，先确定基圆、分度圆、齿顶圆、齿根圆的参数，再通过方程生成渐开线齿廓，阵列后完成齿槽切除，最后做安装孔和中心孔的切除，建模时要注意齿根圆角的处理，不能做成直角结构，避免应力集中造成齿根断裂的隐患，法兰端面的倒角也要按工艺要求设置，方便安装时的导向对位，去除加工毛刺。
