带凸点颗粒的健身康复按摩球结构设计

日常做结构设计练习时，这类带均匀凸点的球面构件是很典型的曲面阵列实操案例，很多刚接触三维建模的工程师都会拿类似结构练手，掌握球面基准建立、特征阵列、曲面过渡的核心技巧。从实际应用场景看，这类带凸起颗粒的球体，最常见的使用场景是健身后的肌肉放松，用户可以将球垫在腰背部、足底、肩颈位置，依靠自身体重施压，凸点能精准作用于肌肉紧张的结节位置，比光滑球面的按压力度更集中，刺激深度更足，适合长期伏案的办公人群、健身爱好者做日常筋膜放松；另一类应用场景是康复训练领域，针对手部肌力不足、触觉敏感的康复人群，可通过抓握、按压球体完成手部力量训练与触觉脱敏训练，凸点带来的不均匀触感能更好地刺激手部神经末梢，辅助提升康复训练效果；还有部分场景会将这类球体作为儿童感统训练器材，让孩子通过触摸、抓握、滚动球体，提升触觉感知能力与手部精细动作控制能力。

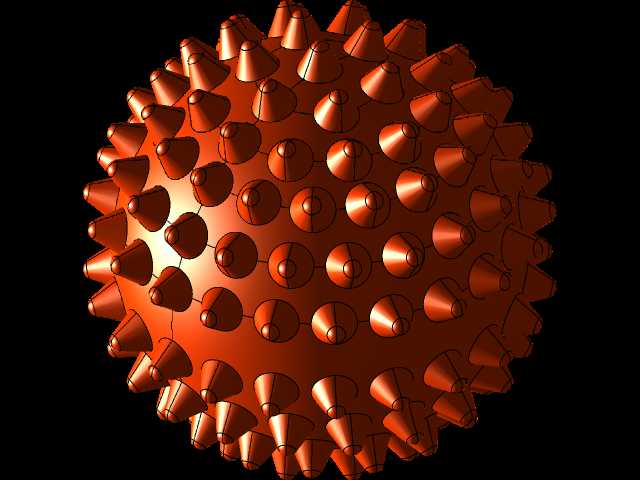

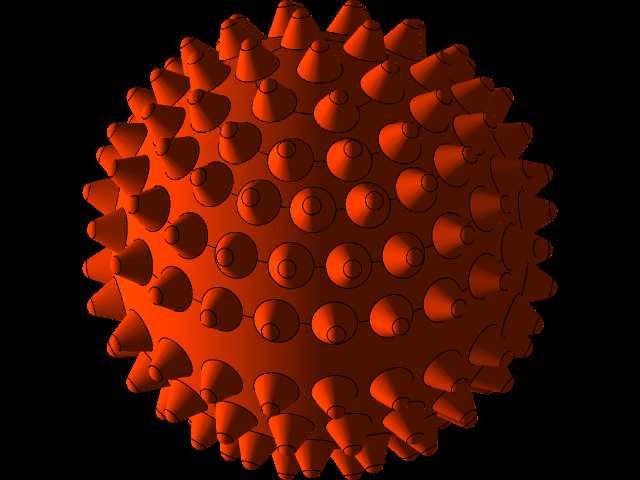

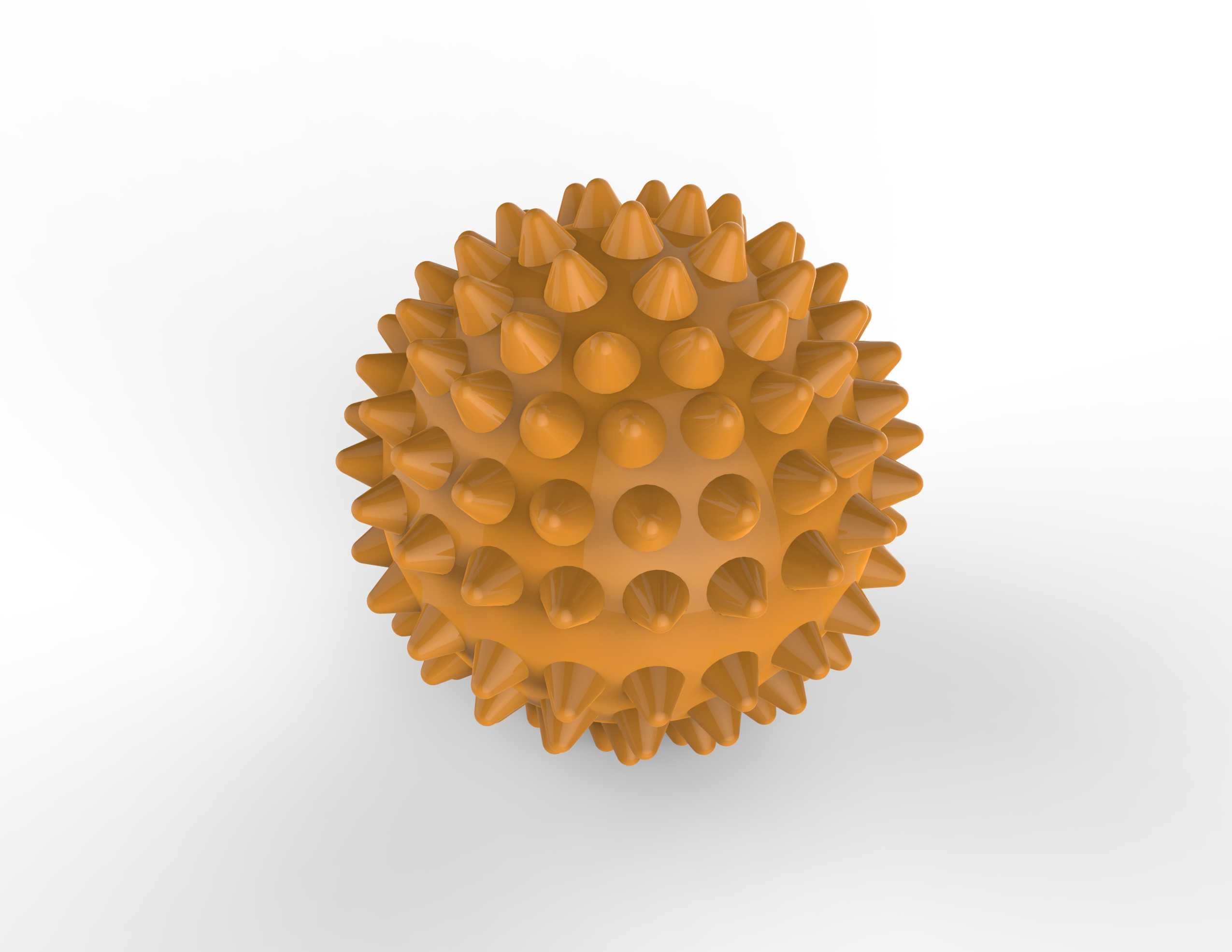

从功能特性上看，球体表面的凸点采用了两种不同的形态交替排布，一类是锥状尖凸，一类是圆弧状钝凸，两种凸点交错阵列覆盖整个球面，既保证了按压时的刺激层次，尖凸负责深层点位刺激，钝凸负责大面积肌肉放松，也避免了全尖凸设计容易划伤皮肤、按压痛感过强的问题。球体整体为实心结构设计，自身重量适中，按压时不会出现过度形变，能稳定传递按压力度，表面做了圆滑过渡处理，所有凸点的根部都做了圆角倒钝，不存在尖锐棱角，日常使用接触皮肤时不会产生剐蹭不适感。

设计这类球面凸点结构时，首先要确定球体的基准直径，常规家用放松用的按摩球直径多在6-9cm区间，这个尺寸刚好适配手掌抓握，也能贴合腰背部、足底的生理曲线，不会因为直径过大导致按压时贴合度不足，也不会因为直径过小导致按压点位过于集中产生刺痛。建立好基础球体模型后，需要先在球面上划分均匀的阵列网格，很多新手做这类结构时容易出现阵列分布不均、两极位置凸点变形的问题，这就需要提前做好球面UV方向的分割，采用沿球面经纬线等角度偏移的阵列方式，保证每一个凸点之间的间距均匀，不会出现局部凸点过密或过疏的情况。凸点的高度控制也很关键，常规凸点高出球面的尺寸在3-5mm即可，过高会导致按压时容易弯折断裂，也会提升使用痛感，过低则无法起到足够的刺激作用，凸点与球面衔接的位置要做R1-R2的过渡圆角，避免应力集中，在长期按压使用时出现凸点根部断裂的问题。两种不同形态凸点的交替排布，要注意相邻凸点的形态差异，保证任意一个点位周围都有不同形态的凸点分布，提升使用时的触感层次。

从安装与使用边界来看，这类球体属于独立使用的小型构件，不需要额外的安装固定结构，日常使用时直接放置于身体与接触面之间即可，也可以搭配布套使用，降低凸点的直接刺激感，适合对痛感耐受度较低的人群。设计时还要考虑球体的整体圆度公差，控制在±0.2mm以内，保证球体在平面上滚动时不会出现卡顿、偏移的情况，凸点的高度公差控制在±0.1mm，避免个别凸点过高导致局部压力过大。材质选择上多采用弹性适中的PVC或TPE材质，既保证足够的支撑硬度，也有一定的弹性缓冲，不会过硬导致按压不适，也不会过软导致凸点塌陷失去刺激作用。建模过程中要注意所有曲面的连续性，凸点与球面的衔接处要做到G2连续，避免出现明显的拼接棱线，影响后续模具开模与成品的表面质感。这类结构看似简单，实则很考验工程师对曲面阵列、特征排布、公差控制的基础能力，把这类基础结构做扎实，后续处理更复杂的曲面类零部件时也能更得心应手。
