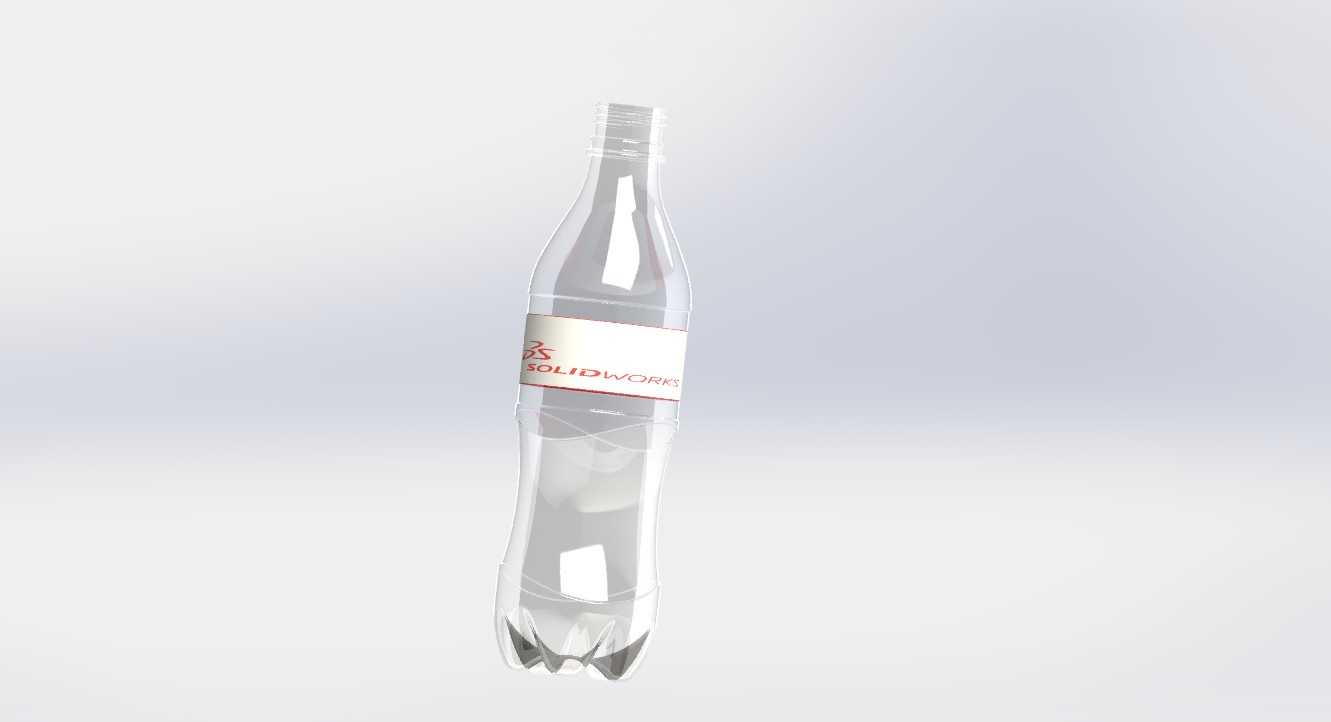

带防滑底结构透明饮用塑料瓶三维建模

日常快消品包装领域里，PET塑料瓶是液态饮品最核心的承载容器，从瓶装饮用水、碳酸饮料到功能饮品，这类容器的结构设计直接关联灌装生产效率、运输堆叠稳定性、终端握持使用体验，甚至会影响内容物的保质期表现。很多刚接触结构建模的从业者容易把塑料瓶建模当成简单的回转体拉伸操作，实际落地到生产端的瓶型，每一处曲面弧度、壁厚变化、底部加强筋结构都有明确的工程逻辑支撑。

先从实际应用场景拆解这类瓶型的设计约束：在高速灌装生产线上，空瓶要经过理瓶、输送、冲洗、灌装、旋盖、贴标、装箱多个工序，瓶身的曲面过渡不能存在容易卡滞的锐角结构，瓶身中部的握持区域要兼顾机械手抓取的摩擦力和人工手持的贴合度，瓶肩位置的弧度要控制在合理范围，避免冲洗后残留积液顺着瓶身流到标签区域引发贴标翘边。运输堆叠环节，整箱瓶装水堆码高度通常能达到5-8层，瓶底的支撑结构要能均匀传递上层载荷，避免出现瓶身凹陷变形甚至爆瓶的问题；消费者日常使用时，瓶身的防滑设计要保证带水握持时不会打滑脱手，瓶口的螺纹结构要和通用瓶盖匹配，保证密封性能的同时旋合扭矩符合行业通用标准，不需要消费者用过大的力气就能开启。

建模过程中首先要理清各部分的尺寸边界：常规500ml容量的饮用塑料瓶，整体高度控制在230mm左右，瓶口外径统一采用行业通用的28mm标准口径，这个尺寸能匹配市面上绝大多数的瓶装水、碳酸饮料瓶盖，不需要单独开模做密封配件，能大幅降低包材采购成本。瓶身最宽处直径控制在65mm上下，这个尺寸刚好适配成年人手掌的握持弧度，单手握持时手指能完全环抱住瓶身，不会出现握持不稳的情况。瓶底部分不能做成简单的平底结构，要做五瓣式内凹防滑支撑脚，每个支撑脚的凸起高度控制在8mm左右，相邻支撑脚之间的过渡圆弧半径不能小于3mm，一方面是避免吹塑成型时出现壁厚不均的问题，另一方面五瓣式结构能把堆叠时的垂直载荷均匀分散到五个支撑点上，哪怕瓶内充有碳酸饮料的气压，也能保证瓶底不会向外鼓出导致放置不稳。

瓶身的曲面设计不能做等直径的直筒结构，要在握持区域做1.2mm左右的内收弧度，同时在对应手指贴合的位置做细微的磨砂纹理预留，建模时不需要把每一处磨砂颗粒都做出来，只要在对应区域做曲面分区，给后续渲染或者模具蚀纹预留位置即可。瓶肩位置的过渡圆弧半径要控制在25mm以上，这个弧度能保证灌装时液体顺着瓶壁流下，不会因为流速过快产生大量泡沫影响灌装精度，同时也能减少瓶肩位置的应力集中，避免瓶子从高处跌落时首先在瓶肩位置出现开裂。瓶身中部的标签区域要做一段长度100mm左右的等直径圆柱面，这个区域的圆度公差要控制在0.2mm以内，保证套标或者贴标时标签能平整贴合，不会出现褶皱、偏移的问题。

壁厚设计是塑料瓶建模最容易忽略的环节，很多人做模型时直接给整个曲面抽1mm的均匀壁厚，实际吹塑生产中，瓶坯拉伸后各位置的壁厚是有差异的：瓶口位置因为要和瓶盖配合螺纹，壁厚要做到1.8mm，保证螺纹的结构强度，不会因为旋盖扭矩过大导致螺纹滑牙；瓶身主体位置壁厚控制在0.3mm到0.35mm之间，在保证结构强度的前提下尽可能减少材料用量，降低包材成本；瓶底支撑脚的位置因为要承受堆叠载荷和跌落冲击，壁厚要适当增加到0.45mm左右，避免支撑脚位置因为壁厚过薄出现开裂。建模时要通过曲面偏移的方式调整不同区域的壁厚，不能做全局等厚处理，否则模型和实际生产的产品结构会存在明显偏差。

很多建模者在做这类透明容器时，容易把注意力放在曲面的顺滑度上，忽略了实际生产和使用的约束：比如瓶身所有的外表面转角都要做不小于0.5mm的圆角，避免吹塑成型时出现应力集中，同时也能防止消费者握持时被锐边划伤；瓶底的内凹深度要控制在12mm以内，内凹过深会导致吹塑时瓶底中心位置壁厚过薄，容易出现漏液的问题；瓶身的合模线位置要做在两个支撑脚的中间过渡区域，建模时就要把分型面的位置预留好，避免合模线出现在标签区域或者握持区域，影响产品的外观质感。

从结构验证的角度，模型完成后要做几个关键的模拟校验：一是把模型放到水平基准面上，检查五个支撑脚是否都能和基准面完全贴合，不能出现某个支撑脚悬空导致瓶子放置不稳的问题；二是模拟垂直方向的堆叠载荷，检查瓶身的变形量是否在允许范围内，正常满瓶状态下承受50N的垂直载荷时，瓶身的轴向变形量不能超过2mm；三是检查瓶口的螺纹参数是否符合通用标准，螺纹的牙型角、螺距要和市售标准瓶盖完全匹配，保证密封性能。这类塑料瓶的建模看似简单，实则每一处结构都对应着生产、运输、使用全流程的实际需求，只有把每个环节的工程约束都考虑到位，建出来的模型才能真正对接后续的模具设计和生产环节，而不是只能做外观展示的曲面模型。
